ASV-sarjan pikapakokaasun kaasuventtiili

ASV-sarjan pikapakokaasukaasuventtiili | 4-in-1 nopea pneumaattinen nopeudensäätöventtiili, äänenvaimennin ja yhden kosketuksen kiinnitys

Tuotemerkki: SOLH by Richge Technology | Täysin yhteensopiva SMC ASV Original -sarjan vaihto

1. Tuotteen yleiskatsaus

     SOLH ASV -sarja on a4-in-1 integroitu nopea pneumaattinen ohjausventtiili jossa yhdistyvät nopea pakokaasutoiminto, pakokaasun kuristuksen säätö, sisäänrakennettu äänenvaimennin ja yhden kosketuksen asennus. Perinteisistä yksitoimisista nopeudensäätöventtiileistä poiketen ASV-sarjassa on kaksinkertainen tehollinen virtausalue, mikä mahdollistaa sylinterin nopean pidennyksen ja säädettävän hiljaisen sisäänvedon. Se ratkaisee täydellisesti nopeiden sylinterin toiminnan ja vakaan nopeuden säädön välisen ristiriidan, ja se toimii ensisijaisena venttiilinä korkeataajuisissa, nopeissa ja hiljaisissa pneumaattisissa automaatiojärjestelmissä, täysin vaihdettavissa alkuperäisen SMC ASV -sarjan kanssa.

2. Ydintoimintaperiaate ja -toiminnot

     • Imuisku (IN → OUT / sylinterin jatke): Sisäinen takaiskuventtiili avautuu täysin ilman virtausvastusta, mikä mahdollistaa suuren virtauksen suoran ilmanoton. Se parantaa huomattavasti sylinterin pidennysnopeutta ja täyttää nopean toiminnan vaatimukset.

     • Pakoputki (ULOS → EXH / sylinterin sisäänveto): Takaiskuventtiili sulkeutuu automaattisesti. Poistoilma kulkee tarkan neulaventtiilin kuristuksen läpi portaaton nopeuden säädön takaamiseksi, kun taas sisäänrakennettu äänenvaimennin eliminoi pakokaasun melun. Se saavuttaa säädettävän sisäänvetonopeuden ja hiljaisen toiminnan.

     • Ylivoimainen korkean virtauksen suorituskyky: Tehokas poikkipinta-ala on noin2 kertaa tavallisiin AS-sarjan nopeudensäätöventtiileihin verrattuna, joka tarjoaa tehokkaan virtauksen tuen nopeaan sylinterin liikkeeseen ja korkeataajuiseen sykliseen toimintaan.

3. Mallin koodaussäännöt ja parametrien määrittely

  Tyypillinen malliesimerkki: ASV310F-01-06A

     • ASV: Sarjakoodi 4-in-1-pikapakokaasuventtiilille äänenvaimentimella ja yhdellä kosketuksella

     • Kokokoodi (120/220/310/410/510): Vastaa M3/M5/G1/8/G1/4/G3/8 porttimäärityksiä

     • F: Varustettu yhden kosketuksen pikaliittimellä nopeaa letkun asennusta varten

     • Viestikoodi (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Putken ulkohalkaisijan koodi: sovitettavissa φ4/φ6/φ8/φ10/φ12 pneumaattisiin putkiin

     • Suffiksin määritelmä: A=push-lock käsipyörä;S=kierteen esipinnoitettu tiiviste;N=sähkötön nikkelipinnoitus

4. Kaksi rakennetyyppiä ja sovelluksen ominaisuudet

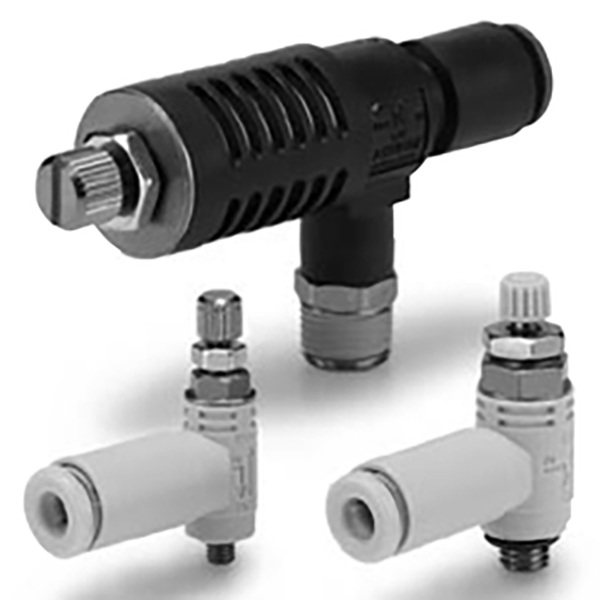

 4.1 Kyynärpäätyyppi (ASV120F / ASV220F)

     • 90° kulmakulmainen ohjausrakenne, sama ulkonäkö kuin AS-sarjan kulmanopeuden säätöventtiili, kompakti ja tilaa säästävä.

     • Epäsymmetrinen käyttöliittymärakenne: toisella puolella M3/M5-kierreportti, toisella puolella pikaliitin.

     • Ihanteellinen miniatyyri- ja pieniin sylintereihin ja kapeiden laitteiden asetteluskenaarioihin.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Kolmiporttinen suora läpimenorakenne: IN-kierre ilmanotto, OUT-pika-asennus ilmanpoistoaukko, EXH-sisäänrakennettu hiljainen poistoportti.

     • Suurempi tehollinen virtausalue ja pienempi virtausvastus maksimoi sylinterin toimintanopeuden.

     • Suositeltu rakenne vakio-, keski- ja suurireikäisille suurnopeuksille sylintereille.

5. Täyden sarjan vakiomäärittelytaulukko

6. Tekniset ydinparametrit ja materiaalikokoonpano

7. Valintaero: ASV vs tavallinen AS-sarjan nopeudensäätöventtiili

8. Ammattimaiset asennus- ja käyttöohjeet

     • Suuntainen asennus: Asenna tarkasti venttiilin rungossa olevan nuolen mukaan. YhdistäIN portti solenoidiventtiiliin jaOUT-portti sylinteriin, jotta käänteinen asennus ei aiheuta epänormaalia nopeuden säätöä.

     • Nopea letkuliitäntä: Leikkaa pneumaattinen putki litteäksi ja työnnä se kokonaan yhden kosketuksen liittimeen, kunnes kuuluu "naksahdus", joka vahvistaa kiinteän ja ilmatiiviin liitoksen.

     • Tärinänkestävä lukitustoiminto: Säädä pakokaasuvirtaa ja sylinterin nopeutta pyörittämällä käsipyörää.Lukitse käsipyörä painamalla alas ja estämään laitteiden tärinän aiheuttama nopeuspoikkeama;nosta käsipyörää lukituksen avaamiseksi toissijaista säätöä varten.

Yhden lauseen yhteenveto

     SOLH ASV -sarja on ammattimainen 4-in-1 nopea pneumaattinen ohjausventtiili, joka integroi nopean poiston, pakokaasun kuristuksen, hiljaisen melunvaimentimen ja yhden kosketuksen asennuksen. Kaksinkertaisen virtausalueen, tärinänvaimennusrakenteen ja palonkestävän materiaalin ansiosta se täyttää täydellisesti pneumaattisten sylintereiden nopean, korkeataajuisen ja hiljaisen toiminnan vaatimukset, ja se on optimaalinen päivityskorvaus tavallisille AS-sarjan nopeudensäätöventtiileille.
