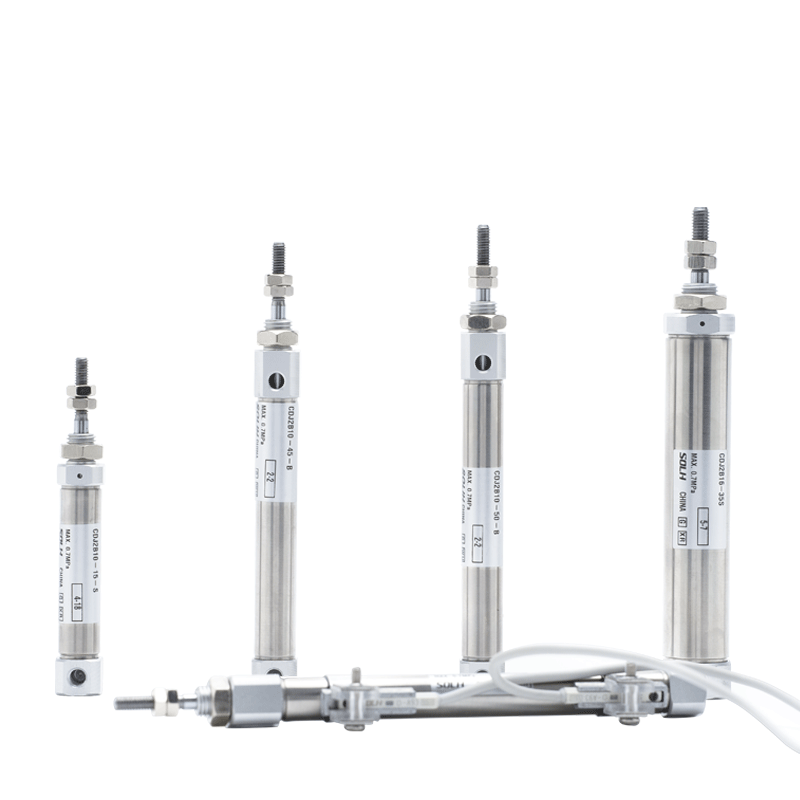

CDJ2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (kaksi-/yksitoiminen)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CDJ2 -sarja on magneettirenkaalla varustettu kynätyyppinen ruostumattomasta teräksestä valmistettu minisylinteri, täysin vaihdettavissa SMC CJ2 -sarjan kanssa. Porauskoot: φ6 / 10 / 16mm. Erinomaiset ominaisuudet: erittäin kompakti ääriviiva, kevyt rakenne, korroosionkestävyys ja vakaa nopea ja korkeataajuinen toiminta. Käytetään laajasti elektroniikka-, lääketieteellinen, elintarvikkeiden jalostus ja tarkkuusautomaatio suljetun tilan asemat; valtavirran miniatyyri lineaarinen toimilaite.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Vakioerittely: Vastaa SMC:n minisylinterin mittastandardia (ei ISO-standardia), yleiset asennusmitat teollisuudessa.

   2. Materiaali: 304 ruostumattomasta teräksestä valmistettu tynnyri ja männänvarsi, ruosteenkestävä ja korroosionkestävä, sopii kosteaan, heikkoon happoon, heikkoon alkaliin ja puhtaisiin tuotantoympäristöihin.

   3. Rakenne: Suora pyöreä tynnyri, puristetut päädyt, kiinnitystankoton muotoilu, erittäin pieni tilavuus. CDJ2-16×100 vain noin. 120g.

   4. Toimintavaihtoehdot

      -- CDJ2B Kaksitoiminen: Ilmansyöttö molemmista päistä, yleinen vakiomalli

      -- CDJ2E yksitoiminen: Kevätpalautus; CDJ2ET: Jousipidennys

     -- CDJ2KB Pyörimätön: kuusikulmainen männänvarsi kiertymisen estoon ja tarkan paikannukseen

   5. Tyyny: tavallinen kumityyny; ilmatyyny (liite Z) valinnainen nopeisiin sovelluksiin iskujen ja melun vähentämiseksi.

   6. Tiivistys: Vähäkitkainen tiiviste öljysäiliön uralla. Matala käynnistyspaine (0,06 MPa), öljytön toiminta, käyttöikä ≥5 miljoonaa jaksoa.

   7. Asennon tunnistus: Sisäänrakennettu magneettirengas, yhteensopiva M9B / A93 / Z73 sarjan magneettikytkimien kanssa männän asennon valvontaan.

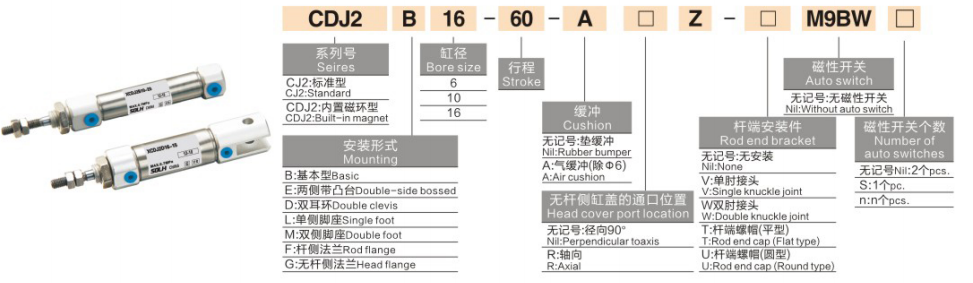

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: CDJ2B16-50Z-B

   2. Vakiotilauksen viiteesimerkit

     -- CDJ2B10-30-B: Poraus 10, isku30, kaksitoiminen, kumityyny, magneetilla varustettu

     -- CDJ2E6-15-B: Poraus 6, isku15, yksitoiminen jousipalautus

     -- CDJ2KB16-50-B: Poraus 16, isku 50, pyörimätön kuusikulmainen männänvarsi

Universal Core tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

   1. Kaksitoiminen CDJ2B

   2. Yksitoiminen CDJ2E (jousipalautus @0,5 MPa)

Asennuslomakkeet ja johdannaismallit

   1. Asennustarvikkeet

     -- B Perustyyppi: Suora asennus päätykappaleen kierteiden kautta (yleisimmin käytetty)

     -- Laippa: Tangon puoleinen / pään puoleinen laippakiinnitys

     -- L Jalkakannatin: Yksijalkainen kiinnitys

     -- D Kaksoishaarukka: Taka kaksoishaarukka (φ10/16)

     -- E Boss-kiinnitys: Monisuuntaiset kiinnitysulokkeet päätykappaleissa

   2. Pääjohdannaissarja

     -- CDJ2B: Normaali kaksitoiminen

     -- CDJ2E: Yksitoiminen, jousen sisäänveto (automaattinen sisäänveto ilmaleikkauksen jälkeen)

     -- CDJ2ET: Yksitoiminen, jousipidennys (automaattinen ulostyöntö ilmaleikkauksen jälkeen)

     -- CDJ2KB: Pyörimätön kuusikulmainen männänvarsi

     -- CDJ2RB: Suoraan kiinnitettävä ohut versio ilman asennusulokkeita

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima/kuorma, vara ≥50 % turvamarginaali; valitse pienempi reikä korkeampaa syklistä nopeutta varten.

   2. Iskun vahvistus: Lisää 10–20 mm ylimääräistä marginaalia tehokkaaseen liikenteeseen; Suurin isku: kaksitoiminen 200 mm, yksitoiminen 100 mm.

   3. Konfiguraatiosovitus

     -- Toimintotyyppi: Kaksitoiminen → B; yksitoiminen jousen sisäänveto → E; kiertymisenestoasetus → KB

     -- Pehmuste: Nopea käyttö valitse Z-ilmatyyny

     -- Asennon palaute: Valitse magneetilla varustettu malli, sovita M9B/A93 magneettikytkimet

Yhden lauseen yhteenveto

     SOLH CDJ2 ruostumattomasta teräksestä valmistettu kynätyyppinen minisylinteri on vaihdettavissa SMC CJ2:n kanssa, saatavana kaksitoimisina, yksitoimisina ja pyörimättöminä kuusikulmaisena tankoversiona, kumi/ilmatyyny valinnainen, korroosionkestävä öljytön rakenne, ihanteellinen kompakti korkeataajuinen miniatyyri lineaarinen toimilaite elektroniikkaan, lääketieteelliseen ja elintarvikekäyttöön.
