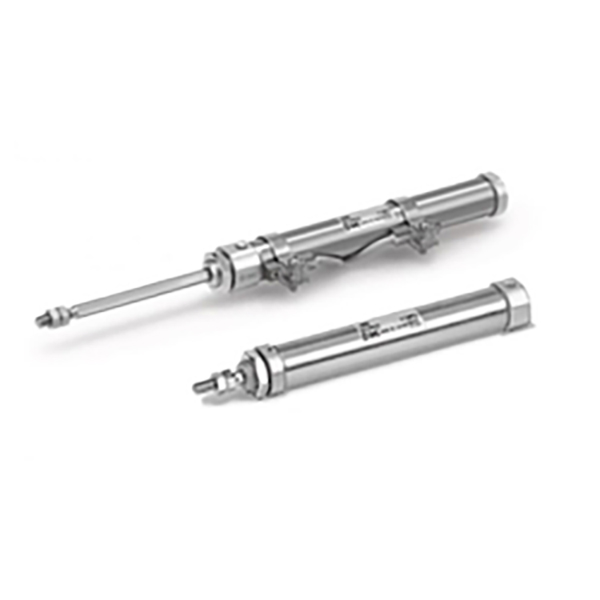

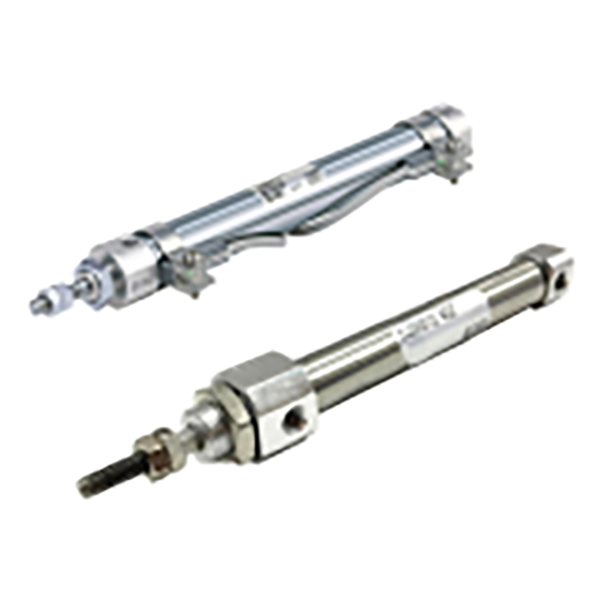

CJ2K-sarjan ruostumattomasta teräksestä valmistettu minisylinteri｜ pyörimätön sauvatyyppi

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CJ2K -sarja on pyörimätön ruostumattomasta teräksestä valmistettu minisylinteri, joka on peräisin CJ2-minisylinteriperheestä. Ydinominaisuus: Kuusikulmainen pyörimisen estävä männänvarsi, joka on integroitu sisäiseen ohjausrakenteeseen, joka estää männän varren pyörimisen pidennyksen ja sisäänvedon aikana. Ihanteellinen tarkkuusasemille, joissa päätykappaleen on säilytettävä kiinteä kulma-asento. 304 ruostumattomasta teräksestä valmistettu tynnyri, kompakti ja kevyt. Tukee kolmea toimintatilaa: kaksitoiminen, yksitoiminen jousipalautus, yksitoiminen jousipidennys. Porauskoot: Φ10, Φ16. Täysin mitoiltaan vaihdettavissa tuodun alkuperäisen CJ2K:n kanssa. Valinnainen sisäänrakennettu magneettirengas, joka on yhteensopiva M9BW-magneettikytkimien kanssa. Laajalti käytössä pienissä automaatioissa, 3C-laitteissa, tarkkuustyökaluissa ja jigityöntösovelluksissa.

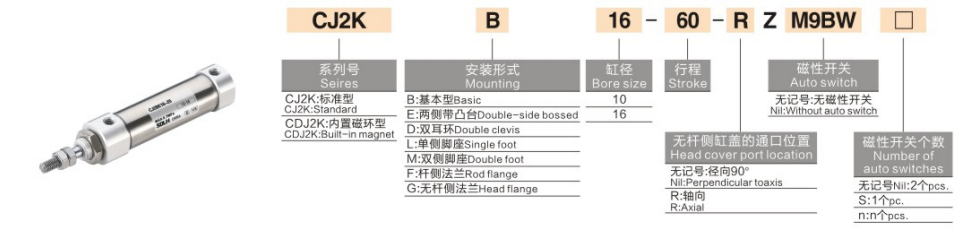

Täydellinen mallikoodausselitys

   1. Malliesimerkki: CJ2KB10-30SZ-M9BW-B

   2. Tilausesimerkki

    CJ2KB10-30SZ-M9BW

     -- Pyörimätön minisylinteri, peruskiinnitys, poraus 10, isku 30, yksitoiminen jousipalautus, sisäänrakennettu magneettirengas, varustettu M9BW magneettikytkimellä.

Ydinrakenne ja suorituskyvyn edut

   1. Kuusikulmainen männänvarsi mekaaninen pyörimisen esto (Core Advantage)

     -- Poikkileikkaukseltaan kuusikulmainen männänvarsi, joka on sovitettu yhteen etuohjainholkin kanssa kehän pyörimisen rajoittamiseksi.

     -- Kiertymisenestotarkkuus: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Ratkaise taipumisongelmat, jotka aiheutuvat tavallisen pyöreän männänvarren vapaasta vääntymisestä edestakaisin liikkumisen aikana.

   2. 304 ruostumattomasta teräksestä valmistettu tynnyri, kompakti, ohut ääriviiva

     - Ruosteenkestävyys ja kosteudenkestävä suorituskyky; sylinterimäinen rakenne säästää asennustilaa kompaktien laitekaappien sisällä.

   3. Useita toimintatiloja käytettävissä

     -- Kaksitoiminen: Ilmansyöttö molemmilta puolilta, vakaa työntövoima, suositeltava jatkuvassa massatuotannossa

     -- S Jousipalautus: Pidennä jännitteen ollessa päällä, vetäytyy automaattisesti sisään tehon menetyksen jälkeen

     -- T Jousen pidennys: Vedä sisään, kun se on jännitteinen, jatketaan automaattisesti virrankatkoksen jälkeen turvallisuusnollausvaatimusten täyttämiseksi

   4. Monipuoliset asennusvaihtoehdot

     -- Perustyyppi, jalkatuki L, laippa F, kaksoishaarukka D. Tukee pysty-, vaaka- ja käänteistä asennusta.

   5. Öljytön toiminta

     -- Esipinnoitettu pitkäkestoinen rasva sisäpuolella, yhteensopiva kuivan öljyttömän paineilman kanssa vakaan pitkäkestoisen toiminnan takaamiseksi.

   6. Valinnainen magneettisen sijainnin tunnistus

     -- Z-versio, joka on varustettu sisäänrakennetulla magneetilla, toimii yhteistyössä M9BW-kytkimen kanssa ja lähettää signaalin PLC:lle automaattista lukituksen ohjausta varten.

   7. Vakiokumityyny

     -- Sisäänrakennetut kumiset pehmusteet molemmissa päissä, jotka vaimentavat männän iskuja ja vähentävät käyttömelua.

Normaalit tekniset tiedot

   1. Teoreettinen ulostulon työntövoima @0,5 MPa (N)

Valinnan vertailu: Pyörimätön CJ2K VS vakio CJ2 pyöreä sauva

    1. ✅ Suosi CJ2K:ta näissä työolosuhteissa

     -- Tasaiset jigit, vaihtohaarukat tai asemointitapit asennetaan tangon päähän, kuorman taipuminen on kielletty;

     -- Pienet indeksointityökalut, työkappaleiden työntäminen ohjausurien sisään;

     -- Kameran ja tarkastuslaitteiden lineaarinen syöttö, jotka vaativat vakiokulman;

     -- Litteät puristimet, jotka on liitetty männän varteen, vääntö aiheuttaa materiaalin juuttumisen tai asennon epäonnistumisen.

   2. ❌ Normaalit CJ2-skenaariot

     -- Yksinkertainen irrotus, pyöreiden työkappaleiden työntäminen, ei kuorman kulmarajoituksia, kustannusprioriteetti.

3-vaiheinen valintaopas

   1. Vahvista kiertymisen estovaatimus

     -- Tasainen/neliömäinen kiinnitys paikoitusuralla → Valittava CJ2K ei-pyörivä versio.

   2. Valitse toimintatila

     -- Jatkuva edestakaisin liikkuva ja suurin työntövoima → Kaksitoiminen (ilman S/T-liitettä)

     -- Pidennä ilmalla, vetää automaattisesti sisään sammutuksen jälkeen → S jousipalautus

     -- Vedä sisään ilmalla, automaattinen ulostyöntö sammutuksen jälkeen → T-jousen pidennys

   3. Määritä anturi ja asennus

     -- PLC:n asennon palaute vaaditaan: Lisää pääte Z (sisäänrakennettu magneetti) + M9BW magneettikytkin

     -- Asennusvaihtoehto: Laippa F päätypintojen asennukseen; Jalka L sivukehyksen asennukseen; Kaksoishaarukka D saranoituun kääntöliikkeeseen

Tyypilliset sovellusskenaariot

     -- 3C automaatio: piirilevyn litteän jigin työntö, liittimien sijoittaminen koloihin

     -- Optiset tarkastuslaitteet: Kameran lineaarinen syöttö kiinteällä tunnistuskulmalla

     -- Pienet työkalut ja kiinnikkeet: Tasaisen työkappaleen ulostyöntö, materiaalin syöttö ohjausaukoihin

     - Pakkauskoneet: Litteän kartongin asemointi, pienten tarrojen työntäminen

     -- Laboratorioautomaatio ja kosteat työpajat (ruostumattomasta teräksestä valmistettu ruosteenestoputki)

Normaali pneumaattisen piirin viite

   1. Kaksitoiminen työntöpiiri

     -- AFC ilmansuodattimen säätimen voitelulaite → 4V210-06 5/2 magneettiventtiili → PU4 letku → CJ2KB16-60Z-M9BW

   2. Yksitoiminen jousipalautuspiiri

     -- AR paineensäädin → 3V210 3/2 solenoidiventtiili → CJ2KB10-30SZ

Käyttöön liittyvät varotoimet

     -- Vältä männän varren liiallista radiaalista sivukuormitusta. Sivusuuntainen voima kiihdyttää ohjausholkin kulumista ja vähentää pyörimisen eston tarkkuutta.

     -- Asenna päätykuorma koaksiaalisesti vääntömomentin minimoimiseksi.

     -- Asenna AF-ilmansuodatin eteen, jotta pöly ei tukkeudu ohjainkokoonpanoon.

     -- Vältä pitkäaikaista nopeaa käyttöä täydessä 0,7 MPa paineessa; hyödyntää täysimääräisesti kumityynyä.

     -- Fluorikumitiivisteversio, joka on muokattavissa vahvoja happoja ja emäksiä syövyttäviä ympäristöjä varten.

Yhden lauseen yhteenveto

     SOLH CJ2K ruostumattomasta teräksestä valmistettu pyörimätön kuusikulmainen sauvaminisylinteri tarjoaa tarkan kiertymisen estävän lineaarisen liikkeen, saatavana kaksi-/yksitoimisina versioina useilla kiinnitystyyleillä, yhteensopiva M9BW-magneettikytkimien kanssa, täydellinen toimilaite 3C-testaukseen, optiseen tarkastukseen ja tarkkuusjig-asemointiin.
