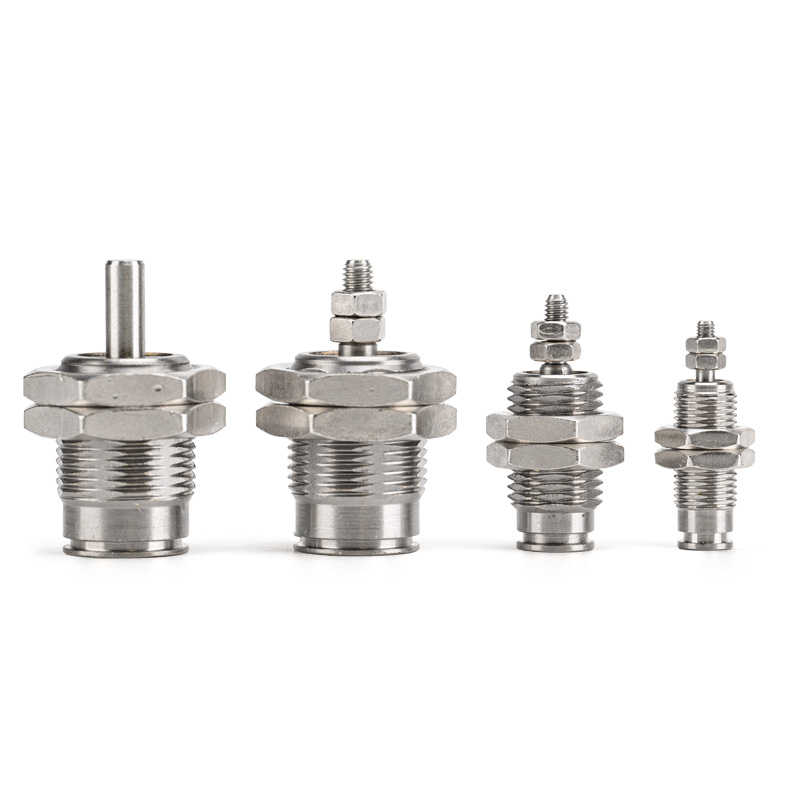

CJP-sarjan yksitoiminen tappisylinteri (lyhyttahtinen mikrosylinteri)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CJP -sarja on yksitoiminen jousipalautustappisylinteri. Ydinominaisuudet: erittäin lyhyt runko, minimaalinen asennustila, yksisuuntainen työntövoima ja automaattinen jousen palautus ilmakatkoksen yhteydessä. Soveltuu yksisuuntaiseen tarkkuuteen push-pull-liikkeeseen rajoitetussa tilassa, kevyessä kuormassa ja korkeataajuisissa lyhytiskuasemissa. Se on klassinen malli pienikokoisiin yksisuuntaisiin ajosovelluksiin.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Ajotila: Yksitoiminen (jousipalautus). Pidennä, kun ilmaa syötetään; vedetään automaattisesti sisään jousella ilman ilmanpainetta turvallisen toiminnan varmistamiseksi.

     -- Porauskoot: Ø4 / 6 / 10 / 16 mm, kattaa mikro-kevyen hyötykuorman (0,1–3 kg).

     -- Rakenne: Kova-anodisoitu messinkirunko, männänvarsi ruostumatonta terästä, ei sisäänrakennettua pehmustetta. Erittäin lyhyt ääriviiva, saatavana paneeliasennukseen tai uppoasennusta varten laitteiden sisään.

     -- Kiinnitystyypit: Kaksi ydinkokoonpanoa — Paneelikiinnitys (B) ja uppoasennus (S).

     -- Materiaali ja tiiviste: Messinkikotelo + NBR-tiivisteet, öljytön toiminta, yhteensopiva puhtaiden ja hieman öljyisten ympäristöjen kanssa. Mekaaninen käyttöikä ≥3 miljoonaa jaksoa.

     -- Anturivaihtoehto: CDJP-versio, jossa on sisäänrakennettu magneettirengas, tukee yhtä magneettikytkintä laajennetun asennon havaitsemiseen.

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: CJPB6-10

   2. Vakiotilauksen viiteesimerkit

     -- CJPB4-5: Reikä 4, isku 5, paneelikiinnitys, ei magneettirengasta

     -- CDJPS10-15: Poraus 10, isku 15, upotettu asennus, sisäänrakennettu magneetti

     -- CJPB6-10H4: Poraus 6, isku 10, paneelikiinnitys, OD4 työntöliitäntä

Universal Core tekniset tiedot (0,5 MPa, yksitoiminen jousipalautus)

Keskeiset kilpailuedut

   1. Erittäin kompakti ääriviiva säästää asennustilaa

     -- Erittäin lyhyt runko tukee uppouttamista koneisiin tai paneelikiinnitykseen, mikä vähentää käytettyä tilaa jopa 50 % tavallisiin sylintereihin verrattuna, mikä on ihanteellinen erittäin ahtaisiin asemiin.

   2. Yksisuuntainen työntövoima virrankatkaisun nollauksella

     -- Jousen sisäänveto aktivoituu, kun ilmansyöttö katkeaa. Turvallinen yksisuuntaisten liikkeiden kiinnittämiseen, irrottamiseen ja pysäyttämiseen.

   3. Nopea vaste ja vakaa korkean taajuuden toiminta

     -- Pehmusteeton, vähäkitkainen tiiviste mahdollistaa tasaisen pyöräilyn ≥ 250 cpm lyhyitä toistuvia tehtäviä varten.

   4. Öljytön toiminta ja pidennetty käyttöikä

     -- Sopii puhtaisiin työpajaolosuhteisiin. Messinkirunko ja kestävä tiiviste takaavat ≥3 miljoonaa huoltovapaata kiertoa.

   5. Joustava asennuskokoonpano

     -- Paneeli- ja uppoasennus saatavana; tangon pää voi olla tasainen tai pyöristetty sopimaan erilaisiin mekaanisiin malleihin.

Asennusvaihtoehdot ja tyypilliset teollisuussovellukset

   1. Asennuslomakkeet

     -- Paneelikiinnitys (B): Laippa kiinnitetty laitteen pintaan, kätevä ulkoiseen työntö- ja vetoliikkeeseen

     -- Uppoasennus (S): Runko upotettu laitereikään, vain männänvarsi paljastettu maksimaalisen tilan säästämiseksi koneen sisällä

   2. Tyypilliset sovellusskenaariot

     -- 3C ja elektroniikka: mikroosien kiinnitys, sirun poisto, miniatyyri jigikäyttö, painikkeiden kestävyystestaus

     -- Tarkkuusinstrumentit: Miniventtiilin kytkentä, kuitujen asemointi, instrumentin hienosäätö, lyhyen iskun pysäytys

     -- Yleinen automaatio: suurtaajuinen lataus/purku, etikettien kuoriminen, mikrokomponenttien siirto, yksisuuntainen kiinnitys

     -- Lääketieteelliset laitteet: Miniatyyri instrumentin laajennus, mikronesteen propulsio, tarkkuusasemointikokoonpanot

3-vaiheinen nopea valintaopas

   1. Poran valinta hyötykuorman perusteella

      -- Ø4 ≤0,3kg；Ø6=0,3-0,7kg；Ø10=0,7-2kg；Ø16=2-3kg. Varaus ≥50 % turvamarginaali.

   2. Vedon vahvistus

     -- Vakioisku: 5/10/15 mm. Lyhyemmät vedot takaavat vakaamman korkeataajuisen suorituskyvyn.

   3. Konfiguraatiosovitus

     -- Asennon palaute: Valitse CDJP, jossa on sisäänrakennettu magneetti ja yksi M9B-kytkin valvoaksesi laajennettua asentoa.

     -- Kiinnityksen asettelu: Uppoasennus (S) sisäisten laitteiden asennusta varten; paneelikiinnike (B) pintakokoonpanoa varten.

Yhden lauseen yhteenveto

     SOLH CJP yksitoiminen jousipalautteinen mikrotappi pneumaattinen sylinteri tarjoaa erittäin lyhyen kompaktin rungon paneeli- ja uppoasennusvaihtoehdoilla; CDJP-versio tukee magneettikytkimen tunnistusta, ihanteellinen taloudellinen pienoistoimilaite yksisuuntaiseen lyhytiskunpoistoon, kiinnitys- ja asemointitehtäviin suljetussa tilassa 3C, tarkkuusinstrumentteja ja lääketieteellisiä automaatiolaitteita.
