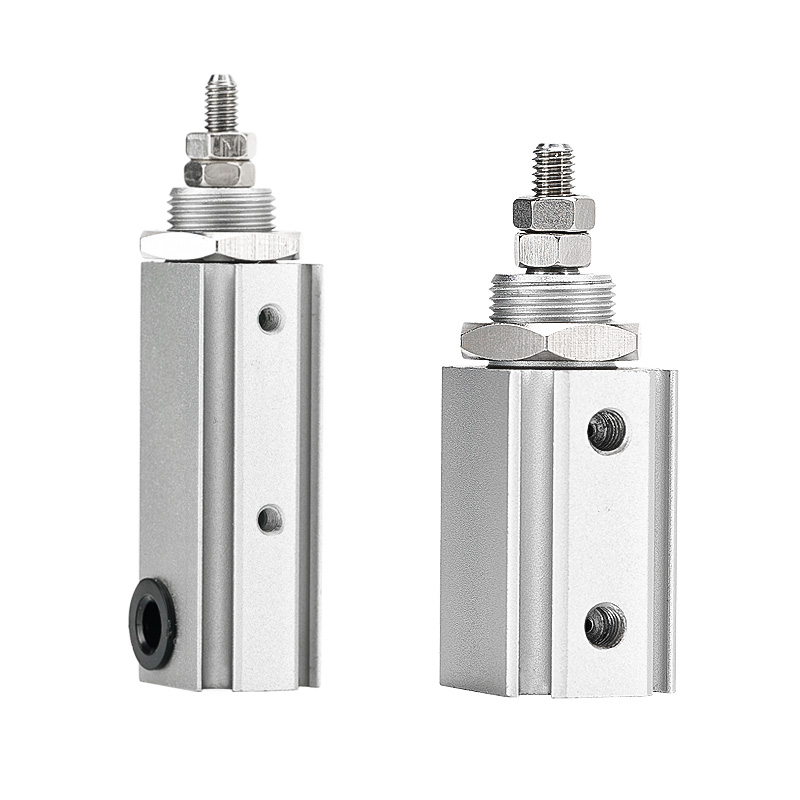

CJP2-sarjan tappisylinteri (kaksitoiminen)

CJP2-sarjan kaksitoiminen tappisylinteri (kompakti mikrosylinteri)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CJP2 -sarja on kompakti kaksitoiminen tappisylinteri. Keskeiset edut: erittäin lyhyt runko, kevyt rakenne, vakaa kaksisuuntainen työntövoima ja luotettava korkean taajuuden toiminta. Suunniteltu kaksisuuntaiseen tarkkuuteen työntö-vetoliikenteeseen ahtaassa tilassa, keskisuurissa mikrokuormissa ja nopean kierron automatisoiduissa asemissa. Se on yleisin malli mikro-kaksisuuntaisiin lineaarisiin ajosovelluksiin.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Ajotila: Kaksitoiminen (ilmansyöttö sekä ulos- että sisäänvetoiskulle). Porausalue: Ø4 / 6 / 10 / 16mm, kattaa mikrosta pieneen hyötykuormaan.

     -- Rakenne: Suulakepuristettu alumiinirunko (päivitetty perinteisestä messinkiversiosta), 55 % ~ 65 % kevyempi. Varustettu kumityynyillä molemmissa päissä iskujen ja melun vähentämiseksi.

     -- Monipuolinen asennus: Saatavilla 6 kiinnityskokoonpanoa: perustyyppi, paneelikiinnitys, laippakiinnitys, jalkakiinnitys, nivelkiinnike ja haarukkakiinnitys monisuuntaiseen asennukseen.

     -- Anturin yhteensopivuus: Kaikki tekniset ominaisuudet on rakennettu magneettirenkaalla, tukevat kahden magneettikytkimen asennusta, mukaan lukien minimaalinen Ø4-reikä ja 5 mm:n isku ilman ylimääräisiä kiinnikkeitä.

     -- Materiaali ja tiiviste: Kova-anodisoitu alumiini + NBR-tiivisteet, öljytön toiminta, sopii puhtaaseen tai hieman öljyiseen ympäristöön. Mekaaninen käyttöikä ≥3 miljoonaa jaksoa.

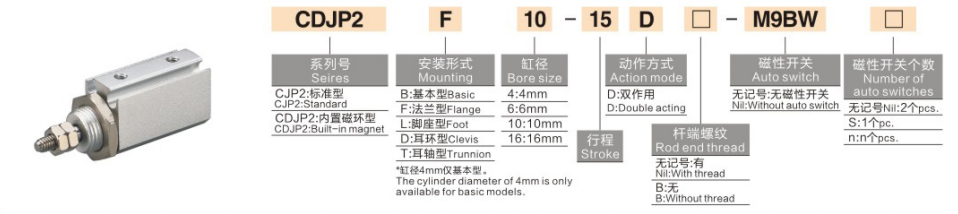

Täydellinen mallikoodaussääntö

  1. Malliesimerkki: CDJP2B10-15D-M9B

   2. Vakiotilauksen viiteesimerkit

     -- CJP2B6-20D: Poraus 6, isku 20, kaksitoiminen perustyyppi, ei magneettirengasta

     -- CDJP2F4-10D: Poraus 4, isku 10, paneelikiinnitys, sisäänrakennettu magneettirengas

     -- CDJP2B16-30D-2M9B: Poraus 16, isku 30, perustyyppi, varustettu kahdella M9B-kytkimellä

Universal Core -tekniset tiedot (@0,5 MPa, kaksitoiminen)

Keskeiset kilpailuedut

   1. Erittäin lyhyt kevyt runko

     -- Kokonaispituus lyhennetty 6–9,5 mm verrattuna vanhaan CJP-malliin, painoa vähennetty 55–65 %, täydellinen erittäin rajalliseen asennusasetteluun.

   2. Vakaa kaksisuuntainen lähtö

     -- Kaksitoiminen muotoilu ilman palautusjousta. Kaksisuuntainen työntövoima on 30 % ~ 50 % suurempi kuin vastaavissa yksitoimisissa sylintereissä, jotka sopivat 100 g ~ 5 kg hyötykuormille.

   3. Korkea taajuus ja hiljainen toiminta

     -- Kumityyny + vähäkitkainen tiiviste. Toimintanopeus 50-500mm/s, vakaa yli 200cpm, iskumelu ≤60dB.

   4. Useita asennus- ja täysi magneettirengasstandardi

     -- 6 kiinnitysmuotoa mukautuvat monimutkaiseen työkaluasetteluun. Magneettirengas varustettu kaikenkokoisille, jopa pieni Ø4-reikä tukee kahta magneettikytkintä kätevää asennon valvontaa varten.

   5. Öljytön muotoilu ja pitkä käyttöikä

     -- Yhteensopiva puhtaiden tuotantolinjojen kanssa. Karkaistu alumiinirunko ja kulutusta kestävät tiivisteet takaavat vakaan toiminnan yli 3 miljoonan jakson ajan.

Asennusvaihtoehdot ja tyypilliset teollisuussovellukset

    1. Asennuslomakkeet

     -- Perustyyppi (B): Ulkokierteen aksiaalinen päätykiinnitys suoraa työntöä varten

     -- Paneelityyppi (F): Laitepaneeliin upotettu runko erittäin ohutta asettelua varten

     -- Laippatyyppi (L): Tangon puolen laipan kiinnitys pystysuoraan kuormitukseen

     -- Jalkatyyppi (T): Alajalkakiinnike vaakasuoraa sivuttaistyöntöä varten

   2. Tyypilliset sovellusskenaariot

     -- 3C-elektroniikka: mikrokomponenttien tartunta, sirun irrotus, painikkeiden kestävyystesti, pienoisjigiajo

     -- Tarkkuuslaitteet: Mikroventtiilin kytkentä, kuidun sijoittelu, instrumentin hienosäätö, miniatyyri liukusäädin

     -- Yleinen automaatio: suurtaajuinen lastaus/purku, tarran kuoriminen, työkappaleen lyhyt siirto

     -- Lääketieteelliset laitteet: Pienen instrumentin teleskooppinen liike, mikronesteen propulsio, tarkkuusasemointikokoonpanot

Valinnan vertailu: CJP2 VS CJ1 VS CJP mikrosylinterit

3-vaiheinen nopea valintaopas

   1. Poran valinta hyötykuorman perusteella

     -- Ø4 ≤0,5kg；Ø6=0,5-1kg；Ø10=1-3kg；Ø16=3-5kg. Varaus ≥30 % turvamarginaali.

  2. Vedon vahvistus

     -- Valitse isku halutun matkan mukaan; priorisoi lyhyemmät vedot vakaata korkeataajuista pyöräilyä varten.

   3. Konfiguraatiosovitus

     -- Asennon suljetun silmukan ohjaus: Varusta kaksi M9B-magneettikytkintä kaksisuuntaista asennon palautetta varten.

     -- Asennusasetelma: Paneelityyppi (F) sulautetuille laitteille; perustyyppi (B) aksiaalikierteitettyyn kokoonpanoon.

Yhden lauseen yhteenveto

     SOLH CJP2 kompakti kaksitoiminen tappi pneumaattinen sylinteri on erittäin lyhyt kevyt runko, kaksisuuntainen vakaa työntövoima, kumityyny ja 6 asennusvaihtoehtoa; CDJP2-versiossa sisäänrakennettu magneettirengas, joka on yhteensopiva M9-sarjan kytkimien kanssa, ihanteellinen mikrolineaarinen toimilaite kaksisuuntaisiin lyhyttahtisiin push-pull-tehtäviin 3C:ssä, tarkkuusinstrumentit ja lääketieteen automaatiolaitteet.
