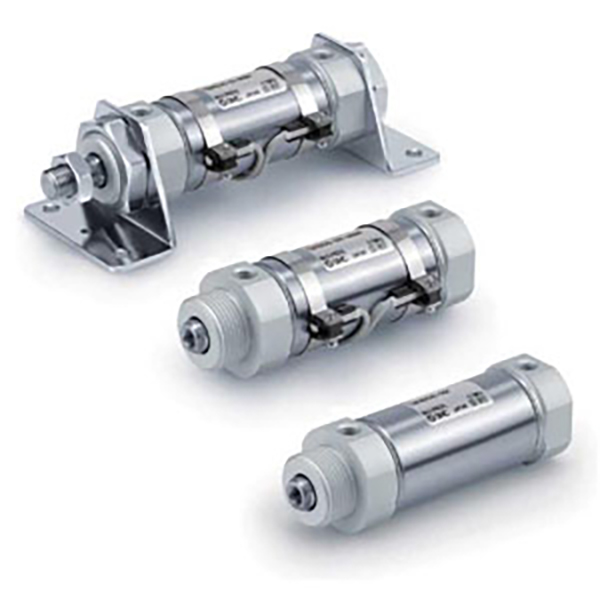

CM3-sarjan lyhyt ruostumattomasta teräksestä valmistettu minisylinteri | Uuden sukupolven erittäin kompakti pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH CM3/CDM3 -sarja on uuden sukupolven lyhyttyyppinen ruostumattomasta teräksestä valmistettu minisylinteri, joka on optimoitu korvaamaan perinteisen CM2-sarjan. Se kattaa porauskoot φ20 - φ40, ja sen enimmäispituus on lyhennetty 29 mm ja paino 21 % kevyempi kuin CM2. Erittäin kompaktin rungon, täydellisen 304 ruostumattoman teräksen rakenteen, öljyttömän toiminnan ja 4-suuntaisen putkirakenteen ansiosta se mukautuu täydellisesti rajallisiin, kosteisiin, heikkoihin happoihin ja emäksiin sekä puhtaisiin työolosuhteisiin. Käytetään laajasti elintarvike-, lääke-, elektroniikka- ja pakkausteollisuudessa keskikuormitustarkkuuteen lineaariseen liiketehtävään.

  1.1 Standard & Premium materiaalirakenne

     Täysin yhteensopiva JIS B 8356 vaihdettavien standardien kanssa. Koko sylinteriputki, männänvarsi ja päätykannet on valmistettu korkealaatuisesta ruostumattomasta teräksestä 304, mikä takaa erinomaisen ruosteen- ja korroosionkestävän suorituskyvyn. Se toimii vakaasti kosteissa ympäristöissä, heikkojen happojen / heikkojen emästen työolosuhteissa ja puhtaissa tuotantopajoissa, joissa on vahva ympäristön sopeutumiskyky.

  1.2 Integroitu erittäin kompakti rakenne

     Päätykannen kierrelukituksen ja integroidun sylinteriputkirakenteen ansiosta kokonaiskoko on huomattavasti minimoitu. Innovatiivinen 4-suuntainen putkistorakenne (90° väli) tarjoaa erittäin suuren asennusvapauden, ratkaisee kapean laitetilan asennusongelman ja mahdollistaa automatisoitujen asemien joustavan sijoittelun.

  1.3 Monipuoliset liiketyypit täydelliseen skenaarion kattamiseen

     • Kaksitoiminen (CM3B) : Kaksipään ilmanotto edestakaisin liike, yleisin tyyppi tavalliseen automatisoituun lineaariseen ajoon.

     • Yksitoiminen (CM3S/T) : S = Jousipalautus, T = Jousen jatkaminen; automaattinen nollaus virran katkaisun jälkeen turvallisuuden prioriteettitilanteissa.

     • Tuplatanko (CM3W) : Kaksipään sauvan ulostulo, synkroninen vakaa liike ja kaksinkertainen tehokas isku erityisiä kytkentämekanismeja varten.

     • Pyörimätön sauva (CM3K) : Kuusikulmainen vääntymistä estävä männänvarsi, nollakierto käytön aikana korkean tarkkuuden asettamiseen.

  1.4 Huippuluokan tiivistys ja pitkä käyttöikä

     Matalakitkaisella kaksisuuntaisella tiivisterenkaalla ja sisäänrakennetulla öljyvarastouralla varustetussa sylinterissä on erittäin alhainen käynnistyspaine ja vakaa toiminta. Normaali öljytön voitelurakenne täyttää puhtaat alan standardit. Optimoitu kulutusta kestävä rakenne takaa yli 8 miljoonan syklin käyttöiän, mikä vähentää huomattavasti laitteiden huoltotiheyttä.

  1.5 Joustava puskuri- ja induktiokokoonpano

     Vakiokumipuskuri iskunvaimennuksen ja melun vähentämiseen; valinnainen A-tyyppinen ilmapuskuri nopeaan toistuvaan käyttöön eliminoimaan loppuiskut. CDM3-mallissa on sisäänrakennettu magneettirengas, joka on yhteensopiva M9B/A93/Z73-sarjan magneettikytkimien kanssa reaaliaikaista asentosignaalin palautetta varten ja PLC:n automaattinen linkitysohjaus; CM3 ei-magneettinen versio yksinkertaiseen sykliseen liikkeeseen.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillinen mallirakenne: CDM3B25-100Z

 2. Esimerkkejä vakiotilauksista

     • Magneettinen kaksitoiminen malli: CDM3B32-50Z (φ32-reikä, isku 50 mm, sisäänrakennettu magneettirengas, kaksitoiminen)

     • Yksitoiminen Spring Return -malli: CDM3S20-25Z (φ20 reikä, 25 mm iskunpituus, jousipalautus)

     • Pyörimätön tarkkuusmalli: CDM3K40-100Z (reikä φ40, isku 100 mm, kuusikulmainen vääntösuojatanko)

3. Tekniset ydinparametrit (vakiotyyppi)

4. 0,5 MPa teoreettiset työntövoima- ja jännitystiedot

 4.1 Kaksitoiminen (CM3B) työntö- ja jännityspöytä

  4.2 Yksitoiminen (CM3S-jousipalautus) suorituskykytaulukko

5. Asennustyypit ja johdannaismallit

  5.1 Monipuoliset asennustavat

     • B Perustyyppi: Suora asennus päätykannen kierteiden kautta, yleisin ja kustannustehokkain asennustapa.

     • L Jalkakiinnike: Kiinnitetty aksiaalisella jalkakannattimella vakaaseen vaakasuoraan asennukseen.

     • F/G Laippakiinnitys: Tangon puoleinen / sauvaton sivulaippaasennus pystysuoraan kiinteään asentoon.

     • C/D Clevis Mount: Yksihaarainen / kaksoishaarukkaliitäntä keinu- ja kytkentäskenaarioihin.

     • E Runnion Mount: Tankoton sivutankorakenne joustavaan kääntöliikkeeseen.

  5.2 Johdannaisten ydinsarja

     • CDM3B: Magneettinen kaksitoiminen tyyppi (tavallinen valtavirtamalli)

     • CDM3S/T: Magneettinen yksitoiminen tyyppi (jousipalautus / jousipidennys)

     • CDM3W: Magneettinen kaksoissauva kaksitoiminen tyyppi

     • CDM3K: Magneettinen pyörimätön kuusikulmainen sauvatyyppi

     • CDM3R: Suora ultraohut asennustyyppi äärimmäisen rajoitetun tilan asemille

6. CM3 vs CM2 valinnan vertailu

7. 3-vaiheinen pikavalintaopas

     1. Poran valinta: Vahvista reiän koko todellisen kuorman painon mukaan, varaa vähintään 50 % turvamarginaali. Priorisoi CM3-sarja keskitehoisissa, puhtaissa ja korroosionkestävissä työolosuhteissa.

     2. Iskun valinta: Todellinen työisku plus 10-20 mm turvamarginaali. Noudata tavallisia iskusääntöjä: kaksitoiminen ≤300mm, yksitoiminen ≤100mm.

     3. Toiminnallinen kokoonpano: Valitse B tavanomaiselle kaksitoimiselle edestakaiselle liikkeelle; S yksitoimisille jousipalautusturvaskenaarioille; K erittäin tarkkaan vääntöä estävään paikannusvaatimuksiin.

Yhden lauseen yhteenveto

     Uuden sukupolven lyhyt ruostumattomasta teräksestä valmistettu minisylinteri SOLH CM3 sisältää erittäin kompaktin ja kevyen rungon, 304 ruostumattoman teräksen täydellisen korroosionkestävyyden, öljyttömän pitkän käyttöiän ja monipuoliset asennustavat, jotka tarjoavat erittäin vakaita ja tilaa säästäviä keskitehoisia lineaariliikeratkaisuja elintarvike-, lääketieteellisiin, elektroniikka- ja pakkauspuhtaisiin automaatiolaitteisiin.
