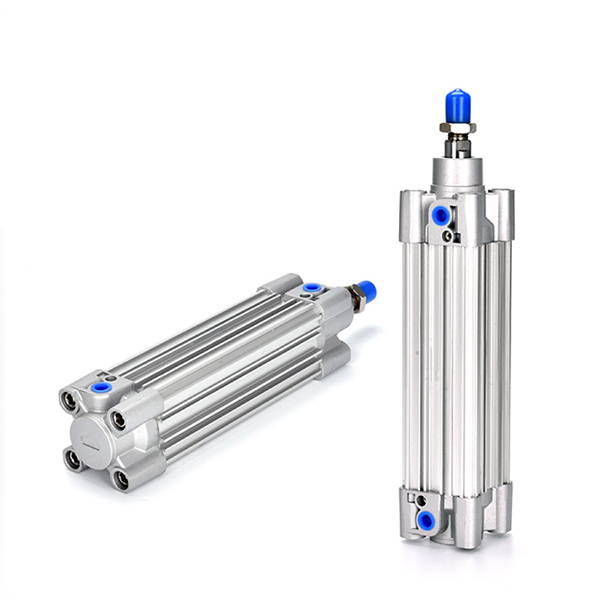

CP96S-sarjan ISO15552 vakiopaineilmasylinteri (kaksoisraskas tyyny)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH CP96S -sarjan raidetangon sylinteri on kansainvälisen ISO15552 / VDMA24562 standardin mukainen. Hyväksyy alumiiniprofiilisäiliön, joka on varustettu kaksoistyynyjärjestelmällä (säädettävä ilmatyyny + kumityyny). Ominaisuudet alhainen melutaso, korkea jäykkyys, sopii nopeisiin, korkeataajuisiin edestakaisin ja pitkätahtisiin raskaisiin automaatiosovelluksiin. Suora mekaaninen vaihto alkuperäisen CP96S-sarjan kanssa.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Rakenne: Profiilipiippu sisäänrakennetulla raidetangolla, 15 % kevyempi kuin perinteiset raidetangon sylinterit. Kaksoispehmuste vaimentaa voimakkaasti päätyiskuja ja vähentää toiminnan melua.

   2. Materiaali: Kova-anodisoitu alumiinirunko, lujat päätytulpat, kovakromattu männänvarsi. Kulutusta kestävä ja pitkä käyttöikä.

   3. Toimintavaihtoehdot

     -- CP96S: Yksitankoinen kaksitoiminen vakiomalli

     -- CP96SD (liite W): Kaksinkertainen sauva kaksitoiminen, erinomainen vääntöä estävä suorituskyky

     -- Suffiksi -S: Sisäänrakennettu magneettirengas magneettikytkimelle

   4. Tyynyjärjestelmä: Ilmatyyny + kumikomposiittipuskuri, täydellinen 50 ~ 1000 mm/s nopeaan pyöräilyyn.

   5. Korkea jäykkyys: Tarkkuuskoneistetut päätykappaleet, pieni männänvarren taipuma, vahva offset-kuormitusvastus.

   6. Sensor Groove: Varatut paikat M9B-, A93-sarjan magneettikytkimille.

   7. Vaihdettavuus: ISO15552-standardimitta, yhteensopiva SE-, SAI-, DNC-sarjan lisävarusteiden kanssa.

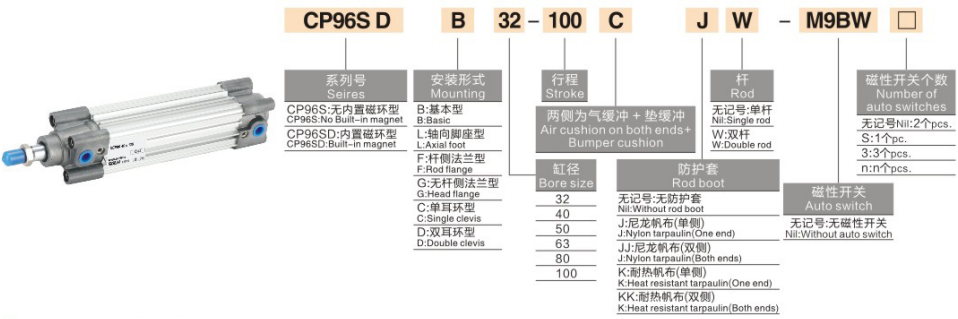

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: CP96SB40-100W-S

   2. Esimerkkejä vakiotilauksista

     -- CP96SB50-200-S: Poraus 50, isku 200, yksitanko, perustyyppi magneetilla

     -- CP96SF63-150W: Poraus 63, isku150, kaksoistanko, tangon sivulaippakiinnitys

Tekniset perustiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

Asennustyypit ja johdannaismallit

   1. Asennusvaihtoehdot

     -- Perus, jalkatuki, etu/takalaippa, yksi/kaksoishaarukka.

   2. Pääjohdannaissarja

     -- CP96S / CP96SD: Yksi- ja kaksoisvapamalli

     -- CP96SK: Korkean lämpötilan mukautettu sylinteri

     -- CP96SR: Ruostumattomasta teräksestä valmistettu männänvarsi kevyeen korroosioympäristöön

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima, vara ≥50 % turvamarginaali; priorisoi CP96S nopeiden ja hiljaisten vaatimusten vuoksi.

   2. Iskun vahvistus: Lisää 10–20 mm turvamarginaali; max vakioisku 800mm, räätälöity 2000mm asti.

   3. Konfiguraatiosovitus

     -- Asennon palaute: Valitse -S magneettimalli M9B/A93 magneettikytkimillä;

     -- Asennus: L-jalkakiinnike vaakasuoraan raskaaseen kuormaan; F-laippa pystysuoraan asennukseen;

     -- Erikoisympäristö: Valitse CP96SK korkeassa lämpötilassa ja CP96SR syövyttävässä tilassa.

Yhden lauseen yhteenveto

     SOLH CP96S ISO15552 raidetangon sylinteri, joka on varustettu kahdella ilma- ja kumityynyllä, korkealla nopeudella, alhainen melu, vahva anti-offset-kuormituskapasiteetti, ihanteellinen raskaaseen käyttöön tarkoitettu lineaarinen toimilaite korkeataajuisiin vientiautomaatiolaitteisiin.
