CQ2-sarjan kompakti ohut pneumaattinen sylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

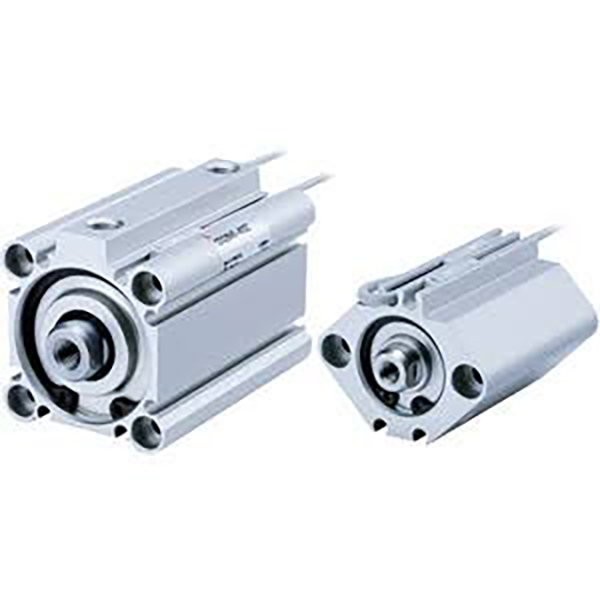

     SOLH CQ2 -sarjan neliön muotoinen kompakti ohut sylinteri, täysin vaihdettavissa alkuperäiseen CQ2-standardiin. Erittäin lyhyt runko, pituus 50 % pienempi verrattuna tavalliseen raidetangon sylinteriin. Täydellinen porausalue φ4 ~ 200 mm, käytetään laajalti puristamiseen, työntämiseen ja sijoittamiseen pakkauksissa, autoissa, elektroniikassa ja yleisessä automaatiossa.

Rakenne ja pääominaisuudet

     -- Neliömäinen ultraohut alumiinirunko, kova anodisoitu pinta, korkea jäykkyys;

     -- Kromattu männänvarsi, kevyt ja kestävä;

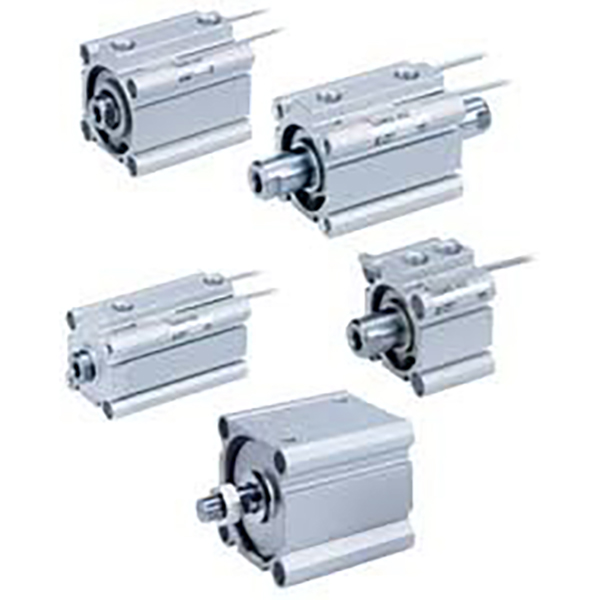

     -- Useita vaihtoehtoja: yksi sauva, kaksoistanko, pyörimätön sauva, ilmatyyny, ultralyhytiskuinen versio;

     -- CDQ2 sisäänrakennettu magneetti sijainnin havaitsemiseen; monipuoliset anturiurat, kytkimet eivät työnty ulos;

     - Vakiokumipuskuri, valinnainen ilmatyyny nopeaan käyttöön;

     -- Matalakitkainen tiiviste öljysäiliöllä, öljytön toiminta, käyttöikä ≥5 miljoonaa sykliä.

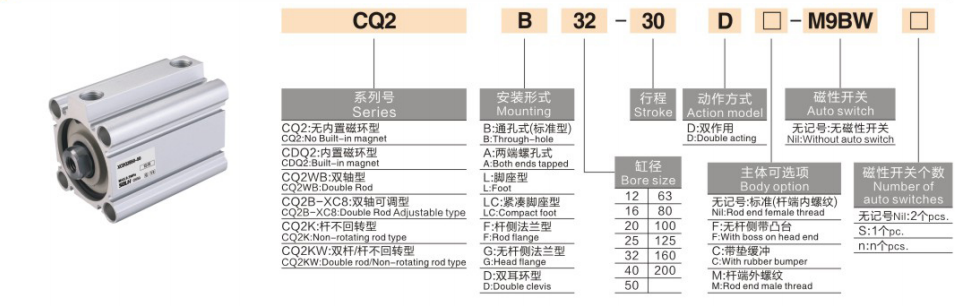

Mallin koodaussääntö

   1. Esimerkki: CDQ2B25-50Z-M9B

     -- C: Sisäänrakennettu magneetti (CDQ2); ei C = ei-magneettinen CQ2

     -- DQ2: Sarjan nimi

     -- B = yksi sauva; W = kaksoistanko; K = pyörimätön sauva; KW = kaksoispyörimisen estotanko

     -- 25: Poran koko 4~200 mm

     -- 50: Iskun pituus

     -- Z: Uusi kevyt vakiorakenne

     -- -C: Ilmatyynyvaihtoehto

     -- M9B: Magneettikytkin

Tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva)

Yhden lauseen yhteenveto

     SOLH CQ2 yleiskäyttöinen kompakti ohut pneumaattinen sylinteri kattaa täyden reiän φ4 ~ 200 mm, runsaat rakennevaihtoehdot valinnaisella ilmatyynyllä ja pyörimisen estotangolla, yleisimmin käytetty lyhyttahtitoimilaite tilaa säästäviin automaatiolaitteisiin.
