CQM-sarjan ohjattu ohut pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

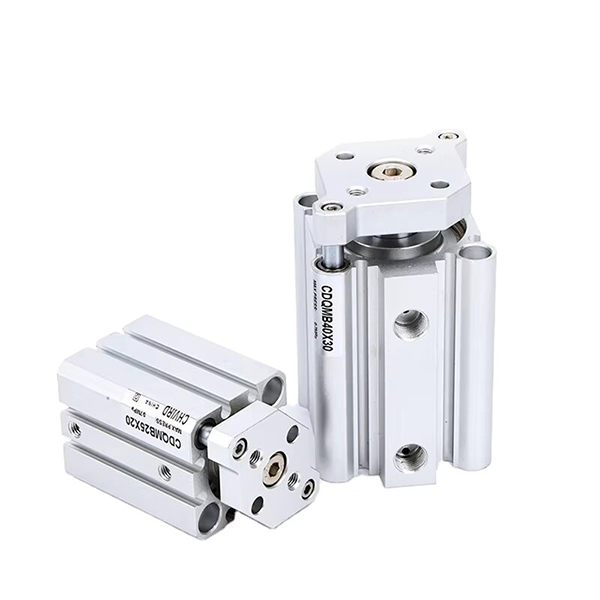

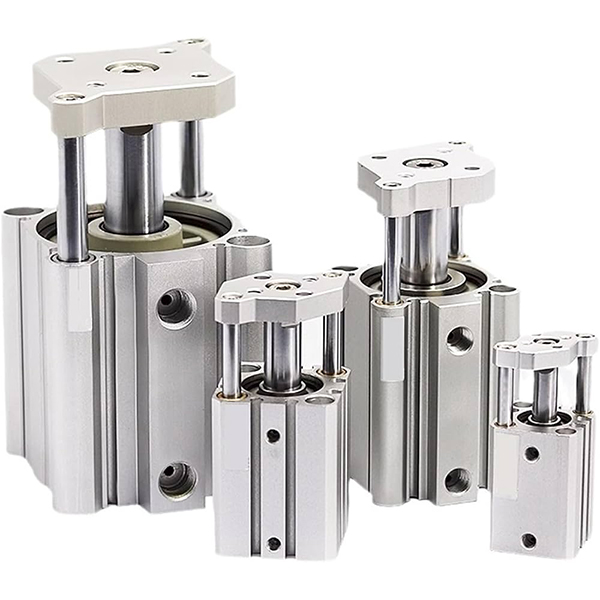

     SOLH CQM -sarjan erittäin jäykkä ohjattu ohut sylinteri, vaihdettavissa tuontiin CQM/CDQM. Sisäänrakennettu kaksoisohjaintanko, joka perustuu ohueen CQ2-sylinterirakenteeseen. Parantaa huomattavasti sivuttaiskuormituksen kestävyyttä ja pyörimisen estoa. Sama rungon pituus kuin CQ2, ylimääräistä ulkoista ohjainta ei tarvita. Kiinnityskoko on yhteensopiva CQ2/CQS:n kanssa, käytetään laajalti tarkkuuteen, kiinnitykseen ja työntämiseen sivukuormalla.

Rakenne ja pääominaisuudet

     -- Integroitu ohut sylinterirunko + yhdensuuntaiset kaksoisohjaintangot, kuorman kiinnityslevy etupäässä;

     - Kova-anodisoitu alumiinirunko, kromattu männänvarsi ja ohjaustangot;

     -- Vaihtoehdot: CQM (ei-magneettinen), CDQM (magneetti varustettu), CQM-XB24 pitkäikäinen versio;

     -- Sivukantavuus 2–4 kertaa suurempi kuin vakio CQ2-sylinterissä, pyörimistoleranssi ≤±0,2°;

     -- Tavallinen kumipuskuri molemmissa päissä, ei ilmatyynyvaihtoehtoa;

     -- CDQM sisäänrakennettu magneetti magneettikytkimen havaitsemiseen, joustava anturin asennus.

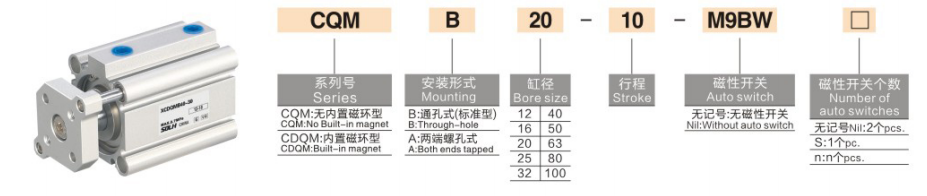

Mallin koodaussääntö

   1. Esimerkki: CDQMB20-50-M9B

     -- C: Sisäänrakennettu magneetti (CDQM); tyhjä = ei-magneettinen (CQM)

     -- DQM: Ohjatun ohuen sylinterin sarjakoodi

     -- B/A: Asennustyyppi; B = läpimenoreikä; A = pääty kierrereikä

     -- 20: Poran koko: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Iskun pituus 5 ~ 100 mm

     -- M9B: magneettikytkin

Tekniset tiedot

Teoreettinen työntö- ja vetovoima & maksimi sivukuorma @0,5 MPa

Yhden lauseen yhteenveto

     SOLH CQM -sarjan integroitu kaksinkertainen ohjaustanko ohut pneumaattinen sylinteri, jossa on erinomainen vääntymisen esto ja suuri sivukuormituskyky, täydellinen tarkkuustoimilaite korvaamaan vakio CQ2-sylinterin automaatiokiinnitys- ja -asemointisovelluksiin.
