CQS-sarjan kompakti ohut sylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

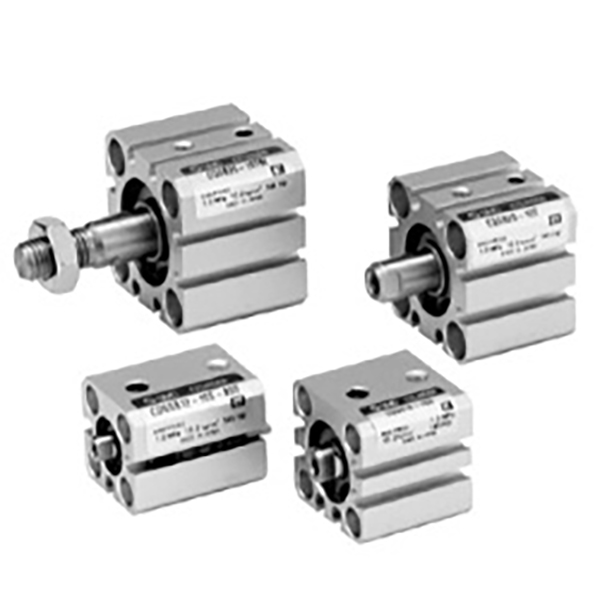

     SOLH CQS -sarjan ohut kompakti sylinteri on vaihdettavissa SMC CQS -sarjan kanssa. Suunniteltu rajoitettuun asennustilaan ja erittäin tarkkoihin lyhytiskusovelluksiin. Neliön muotoinen ultraohut runko, reiän koko φ12 ~ 25 mm, päivitetty erittäin tarkka versio, joka perustuu CQ2-sarjaan. Käytetään laajasti puolijohde-, 3C-elektroniikassa ja tarkkuusautomaatiovalaisimissa kiinnitykseen, työntämiseen ja sijoitteluun.

Rakenne ja pääominaisuudet

     -- Neliön muotoinen ultraohut runko, lyhyempi kokonaispituus kuin CQ2-malli;

     - Kova-anodisoitu alumiinirunko, kromattu männänvarsi, korkea jäykkyys;

     -- Täydelliset versiot: vakio yksitanko, kaksoistanko, pyörimätön sauva, pitkäikäinen XB24-versio;

     -- CDQS sisäänrakennettu magneetti paikkaanturin havaitsemiseen; monipuoliset anturipaikat, anturi ei työnty ulos sylinterin ulkopuolelle;

     -- Kiinteä kumityyny molemmissa päissä, ei ilmatyynyä;

     -- Matalakitkainen tiiviste öljysäiliöllä, öljytön toiminta, käyttöikä ≥5 miljoonaa sykliä.

Mallin koodaussääntö

   1. Esimerkki: CDQSB20-50D-M9BW

     -- C: Sisäänrakennettu magneetti (CDQS); ei C = ei-magneettinen CQS

     -- DQS: Sarjan nimi

     -- B = yksi sauva; W = kaksoistanko; K = pyörimätön sauva; KW = kaksoispyörimisen estotanko

     -- 20: Poran koko 12/16/20/25 mm

     -- 50: Iskun pituus 5 ~ 300 mm

     -- D: Uusi vakiorakenne

     -- M9BW: magneettikytkin

Tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa

Yhden lauseen yhteenveto

     SOLH CQS ultrakompakti ohut pneumaattinen sylinteri, jossa on useita rakennevaihtoehtoja, korkea jäykkyys ja lyhyt runko, ihanteellinen erittäin tarkka lyhyttahtitoimilaite rajoitetun tilan 3C- ja puolijohdeautomaatiolaitteisiin.
