CRA1-sarjan hammastanko-pyöräsylinteri | Keskikokoinen ja raskas korkean vääntömomentin kääntösylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

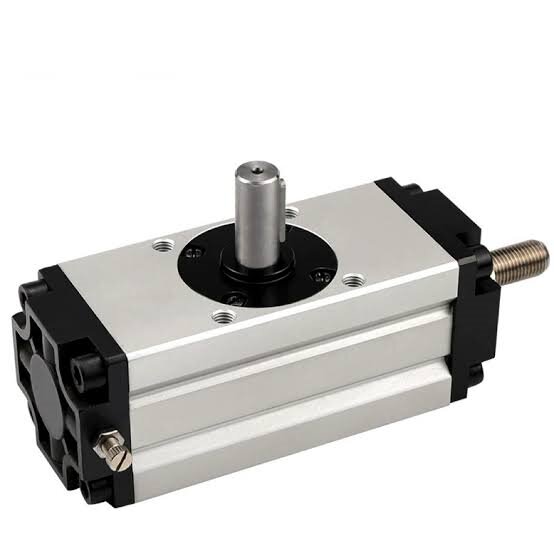

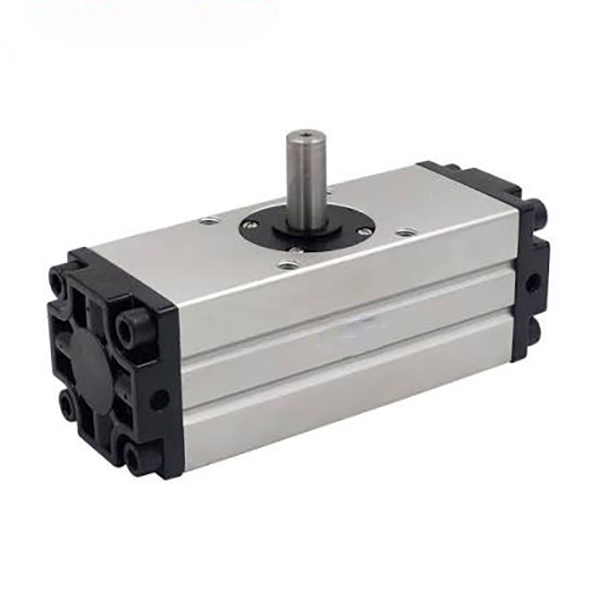

     SOLH CRA1 -sarja on ammattimainen keski- ja raskas hammastanko- ja hammaspyöräsylinteri, joka on rakennettu suuren vääntömomentin värähtelevään liikkeeseen. Tässä sylinterissä on kaksimäntäinen hammastankovaihteisto, valinnainen säädettävä ilmatyyny, useita kiinnitystyylejä ja erilaisia ​​ulostuloakselityyppejä, joten tämä sylinteri kattaa porauskoot φ30 - φ100. Se soveltuu täydellisesti 10–50 kg raskaan kuorman skenaarioihin, mukaan lukien työkappaleen kääntäminen, teollisuusventtiilin käyttö ja raskaan aseman indeksointi, ja se toimii yleisenä erittäin jäykänä pyörivänä ratkaisuna raskaille automatisoiduille tuotantolinjoille.

  1.1 Erittäin jäykkä hammastanko- ja hammaspyöräkäyttö

     Kaksimäntäinen synkroninen hammastanko-vaihteistorakenne tarjoaa sylinterin voimakkaan vääntömomentin ja poikkeuksellisen rakenteellisen jäykkyyden. Kokonaisvälystä säädetään ≤1°:n sisällä, kun taas φ30-reikäinen versio saavuttaa nollavälyksen. Se varmistaa erittäin korkean toistuvan paikannustarkkuuden ja vakaan pyörivän liikkeen raskaan kuormituksen olosuhteissa.

  1.2 Erittäin korkea vääntömomenttilähtö

     Optimoitu vaihteistorakenne takaa alan johtavan vääntömomentin. Suurin φ100-reikäinen malli tuottaa 108 N·m vääntömomentin 0,5 MPa:n ilmanpaineella, mikä täyttää täysin korkeat vääntömomenttivaatimukset työkappaleen raskaassa pyörimisessä, suuressa venttiilikäytössä ja raskaiden laitteiden indeksoinnissa.

  1.3 Valinnainen säädettävä ilmatyyny

     Z-tyyppi, joka on varustettu kaksipäähän säädettävällä ilmapuskurirakenteella, joka vaimentaa tehokkaasti inertiaiskua korkeataajuisen käynnistyksen ja pysäytyksen aikana, vähentää mekaanista tärinää ja ajomelua sekä suojaa laitteita ja työkappaleita samalla, kun se parantaa yleistä toiminnan vakautta ja käyttöikää.

  1.4 Monipuoliset asennus- ja akselivaihtoehdot

     • Asennustyylit: Perus (B), Jalka (L), Laippa (F) valinnainen, tukee joustavaa asennusta erilaisiin laiterakenteisiin ja tilajärjestelyihin.

     • Akselityypit: Yksiakselinen (S), kaksoisakseli (W), kiilaakseli (Y) saatavana, yhteensopiva useiden kuormitusliitäntämenetelmien ja liukumisen estävän vääntömomentin siirtovaatimusten kanssa.

  1.5 Kompakti ja kestävä rakenne

     Päivitetty optimoitu rakenne pienentää rungon leveyttä 14 % verrattuna perinteisiin vanhoihin malleihin, mikä säästää asennustilaa merkittävästi. Suunniteltu kaksipuolisilla anturiurilla D-M9-sarjan magneettikytkimien joustavaa asennusta varten. Kova-anodisoitu sylinterin runko ja erittäin kulutusta kestävät tiivistekomponentit takaavat pitkän aikavälin vakaan toiminnan.

  1.6 Öljytön ja pitkä käyttöikä

     Normaali öljytön toimintamalli mukautuu puhtaisiin työpajoihin ja yleisiin teollisiin työolosuhteisiin ilman ylimääräistä voiteluhuoltoa. Ensiluokkaiset kulutusta kestävät tiivisteet ja korroosionestosylinterin runko pidentävät huomattavasti jatkuvaa käyttöikää toistuvassa syklisessä käytössä.

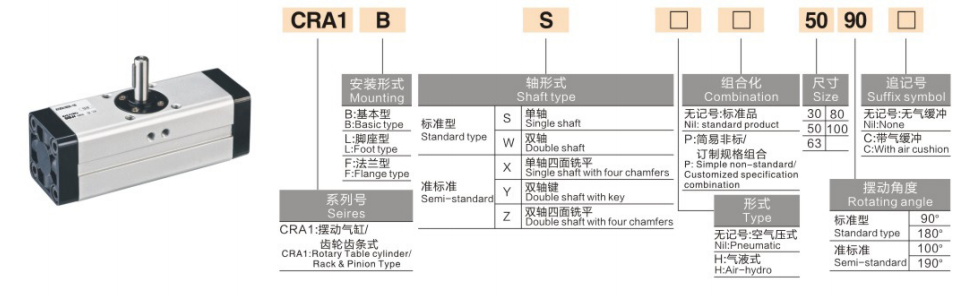

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillisiä malliesimerkkejä: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Esimerkkejä vakiotilauksista

     • Vakiopuskuriton malli: CRA1BS50-90 (φ50 reikä, 90° kääntö, yksiakselinen, perustyyppi, ei magneettirengasta)

     • Heavy Duty -puskurimalli: CDRA1BL80-180Z (φ80 reikä, 180° kääntö, kaksoisakseli, jalkakiinnitys, magneettirengas ja kaksoisilmatyyny)

3. Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiotila)

  3.1 Perustiedot

     • Toimintatila: Kaksitoiminen hammastanko- ja hammaspyöräkäyttö

     • Toimiva neste: Paineilma (öljytön toiminta)

     • Ympäristön lämpötila: 0℃ ~ 60 ℃ (jäätön ympäristö)

     • Työpainealue: 0,1-1,0 MPa; Varoituspaine: 1,5 MPa

     • Takaisku: ≤1° (φ30 reikä saavuttaa nollan välyksen)

     • Kääntökulman toleranssi: 0~+4°

     • Puskuritila: Puskuroimaton / kaksipäätä säädettävä ilmatyyny (Z-tyyppi)

     • Magneettinen kytkin: Yhteensopiva D-M9-sarjan kanssa, kaksipuolinen urakiinnitys

  3.2 Avainsuorituskykyparametritaulukko (@0,5 MPa)

4. Peruskonfigurointi- ja valintaohjeet

  4.1 Porauskoon valinta (vääntömomentin ja kuormituksen perusteella)

     • φ30: 3,5 N·m vääntömomentti, sopii mikrokeskisuurisiin (≤10 kg) sovelluksiin, kuten pienten venttiilien kytkentä ja miniatyyri aseman indeksointi.

     • φ50: 9,3 N·m vääntömomentti, ihanteellinen kevyelle ja keskisuurelle kuormitukselle (10–20 kg) työkappaleen kääntämiseen 90° ja suuntaamiseen.

     • φ63: 17,0 N·m vääntömomentti, sopii täydellisesti keskikuormitukseen (20–30 kg) raskaaseen asemaohjaukseen ja komponenttien pyörittämiseen.

     • φ80: 32,0 N·m vääntömomentti, soveltuu keskiraskaan kuorman (30–40 kg) suurille työkaluille ja kiinnikkeiden pyörivälle sijoittelulle.

     • φ100: 108 N·m erittäin korkea vääntömomentti, omistettu raskaaseen (40–50 kg) mekaaniseen pyöritykseen ja suurten teollisuusventtiilien käyttöskenaarioihin.

  4.2 Kääntökulman valinta

     • 90° vakiokulma: Suunniteltu suorakulmaiseen kääntö- ja pystysuuntaiseen ohjaukseen, käytetään laajalti työkappaleen lataamisessa/purkussa ja ortogonaalisessa aseman vaihdossa.

     • 180° vakiokulma: Soveltuu puolijakson kiertoon ja täydelliseen työkappaleen kääntämiseen, kaksisuuntaisen aseman paikannukseen ja suunnanvaihtoon.

     • 100° / 190° erikoiskulma: Mukautetut epästandardit kulmat erikoisvarusteille ja henkilökohtaisille aseman liikevaatimuksille.

  4.3 Puskurin ja toiminnallisen kokoonpanon valinta

     • Z Ilmatyyny: Pakollinen korkeataajuisissa ja raskaissa työolosuhteissa, eliminoi tehokkaasti päätyiskut, vakauttaa paikannustarkkuutta ja vähentää käyttömelua.

     • CDRA1 Magnetic Ring -versio: Sisäänrakennettu magneettirengas D-M9-sarjan kytkimien asennukseen, tukee reaaliaikaista asentosignaalin palautetta ja automaattista PLC-kytkentäohjausta.

     • Akselityypin yhteensopivuus: Yksiakseli (S) yleiskäyttöön; kaksoisakseli (W) kaksisuuntaiseen synkroniseen ajoon; kiilaakseli (Y) korkeaan vääntömomentti- ja liukastumisenestovaatimuksiin.

5. Tyypilliset sovellusskenaariot

     • Raskas työkappaleen kääntäminen: Luotettava 90°/180° kääntö ja asemointi 10–50 kg painaville työkappaleille työstökoneilla ja automatisoiduilla kuljetinlinjoilla, korkea jäykkyys ja pieni välys takaavat tarkan toistoliikkeen.

     • Teollinen venttiilin käyttö: Käytetään halkaisijaltaan suurien putkiventtiilien, kuten läppäventtiilien ja palloventtiilien, automaattiseen avaamiseen ja sulkemiseen sekä kauko-ohjaukseen, mikä tarjoaa vakaan korkean vääntömomentin käyttövoiman.

     • Raskas automaattinen indeksointi: Käytetään 90°/180° tarkkuusindeksointiin ja raskaiden pyörivien pöytien ja työkalukiinnikkeiden kiinteään asemointiin kokoonpano- ja tunnistusasemissa.

     • Raskaat robottinivelet: Toimii pyörivänä käyttöyksikkönä raskaille robottiliitoksille ja päätetoimijoille, jotka täyttävät korkean jäykkyyden ja suuren kuormituksen tarkat heilahdusvaatimukset.

     • Logistiikka ja pakkauslaitteet: Ihanteellinen raskaiden materiaalien laatikoiden ja kuormalavojen ohjaamiseen, pinoamiseen ja sijoitteluun, mukautuen pitkäaikaisiin korkeataajuisiin raskaan kuormituksen syklisiin työolosuhteisiin.

6. 3-vaiheinen pikavalintaopas

     1. Porauksen vahvistus: Laske todellinen vääntömomentti työkappaleen painon ja kiertosäteen perusteella turvakertoimella ≥2. Valitse φ30 ≤ 10 kg:lle, φ50 10–20 kg, φ63 20–30 kg, φ80 30–40 kg, φ100 40–50 kg.

     2. Kulman vahvistus: Valitse 90° suorakulmaiseen ohjaukseen/kääntämiseen, 180° puolijakson peruutukseen ja 100°/190° erikoiskulmat mukautettuja liikevaatimuksia varten.

     3. Toiminnan vahvistus: Varusta Z-ilmatyyny korkeataajuiseen raskaaseen käyttöön; valitse CDRA1 magneettinen versio signaalin takaisinkytkentäohjaukseen; Käytä Y-kiilattua akselia korkean vääntömomentin liukastumisenestoliitännälle.

Yhden lauseen yhteenveto

     SOLH CRA1 -sarjan hammastanko-pyöräsylinteri tarjoaa erittäin suuren vääntömomentin, erittäin pienen välyksen ja valinnaisen ilmapuskurin suorituskyvyn, tarjoten erittäin jäykkiä, vakaita ja kestäviä tarkkuuspyöriviä ratkaisuja 10–50 kg:n keskiraskaisiin ja raskaisiin teollisiin kääntö-, indeksointi- ja venttiilinkäyttösovelluksiin.
