Merkki: Richge Technologyn SOLH

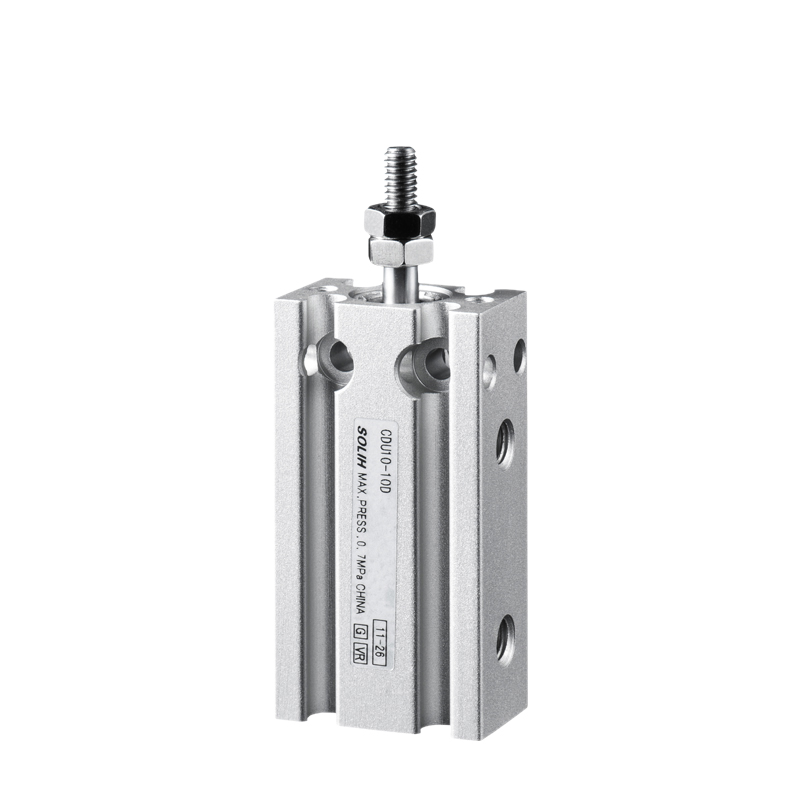

SOLH CU/CDU -sarjan suorakaiteen muotoinen lohkovapaa asennussylinteri. Monipinta-asennusreiät mahdollistavat suoran asennuksen mihin tahansa suuntaan ilman kiinnikkeitä. Ultraohut kompakti rakenne, jota käytetään laajalti kevyen kuorman työntämiseen, kiinnittämiseen ja sijoittamiseen automaatiolaitteissa, joissa asennustila on rajoitettu.
|
Malli |
Ominaisuus |
Sovellus |
| CU |
Ilman magneettirengasta ei sovi magneettikytkimiin |
Kustannusherkät projektit ilman sijaintipalautetta |
| CDU |
Sisäänrakennettu magneetti, tukee CMSH/DMSH-magneettisensoreita |
Tarvitsee ulos-/sisäänvedon asennon tunnistuksen |
| CUK/CDUK |
Pyörimätön männänvarsi |
Työkappaleen kulman on oltava kiinteä, estä akselin pyöriminen |
| CUW/CDUW |
Kaksoismännänvarsi, integroitu ohjain, vääntymisenesto |
Sovellukset sivukuormalla ja offset-voimalla |
-- Monisuuntainen asennus: Asenna pohjasta, sivusta tai päätypinnasta, säästä kiinnitysteline;
-- Ohut suorakaiteen muotoinen runko, 40 % ohuempi kuin tavallinen raidetangon sylinteri;
-- Useita rakenteita: vakio yksitang, pyörimisen estotanko, kaksoisohjattu tanko;
-- Sisäänrakennettu magneettiversio (CDU) säädettävillä anturipaikoilla;
-- Itsevoiteleva laakeri, öljytön jatkuva toiminta;
-- Kiinteät kumiset puskurityynyt vähentävät iskuja ja melua.

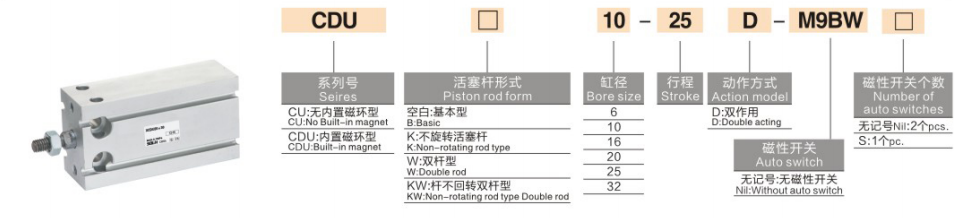

1. Esimerkki: CDU16×30S
-- CDU: sarjan nimi, C = sisäänrakennettu magneetti; K = pyörimätön sauva; W = kaksoistanko
-- 16: Poran koko (mm): 6,10,16,20,25,32
-- 30: Iskun pituus (mm)
-- S: Vakioerittely
|
Parametri |
Erittely |
| Poran koko |
6,10,16,20,25,32 mm |
| Vakioisku |
5-60 mm |
| Näyttelijätyyppi |
Kaksitoiminen (oletus); yksitoiminen jousipalautus/ulosulospidennys |
| Käyttöpaine |
Kaksitoiminen: 0,05 ~ 0,7 MPa; Yksitoiminen: 0,15 ~ 0,7 MPa |
| Todistuspaine |
1,05 MPa |
| Lämpötila |
-10-60 ℃ (ei jäätä ilmassa) |
| Männän nopeus |
50-500 mm/s |
| Tyyny |
Kiinteä kumipuskuri molemmissa päissä |
| Portin lanka |
M5 × 0,8 (φ6/10); PT1/8 (φ16-32) |
| Voitelu |
Öljytön toiminta |
|
Poraus (mm) |
Työntö/vetoalue |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17,0 / 15,2 |
19.8 / 17.8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31.4 / 28.3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & puolijohdemikrojigi, tulppa, puristusliitin;
-- Yleinen automaatiokiinnitys, paikoitus ja materiaalin vaihto;
-- Kodinkoneiden ja laitteistojen kokoonpano; pakkaus kevyet lajittelulaitteet.
SOLH CU/CDU suorakaiteen muotoinen vapaasti asennettava pneumaattinen sylinteri tukee monikulmaista kiinniketöntä asennusta pyörimättömillä ja kaksoisohjatuilla tankoilla, joita käytetään laajalti lyhyttahtiseen ja kevyeen automaatioasemointiin ja -kiinnitykseen.
