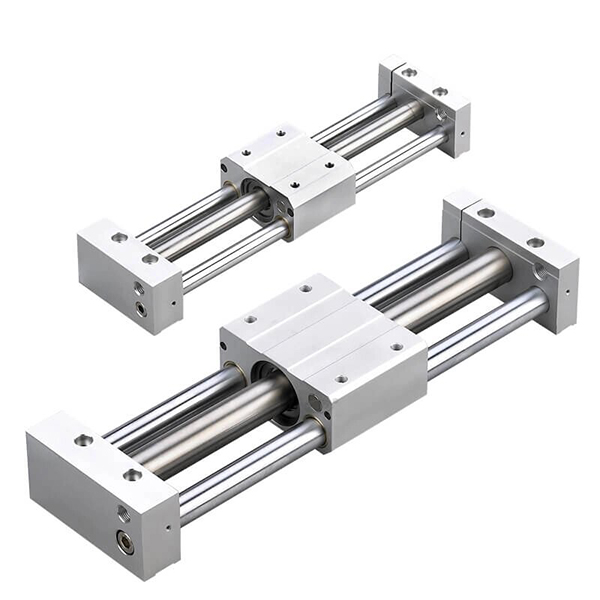

CY1-sarjan magneettinen kytkintankoton sylinteri | Klassinen taloudellinen perusmalli

Merkki: SOLH by Richge Technology

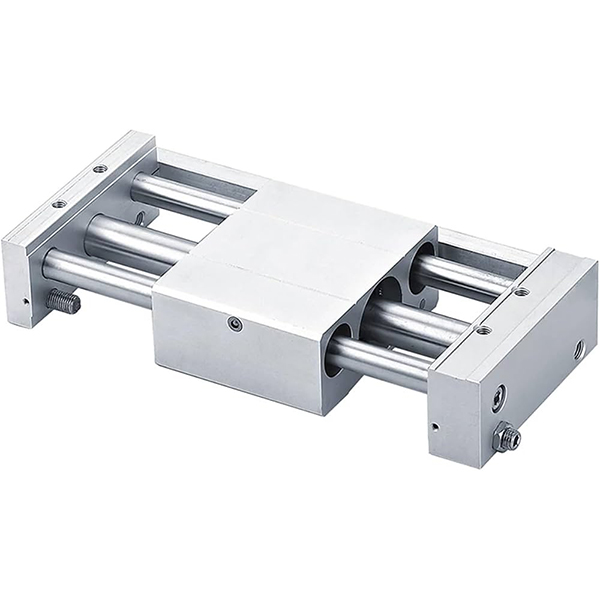

CY1S

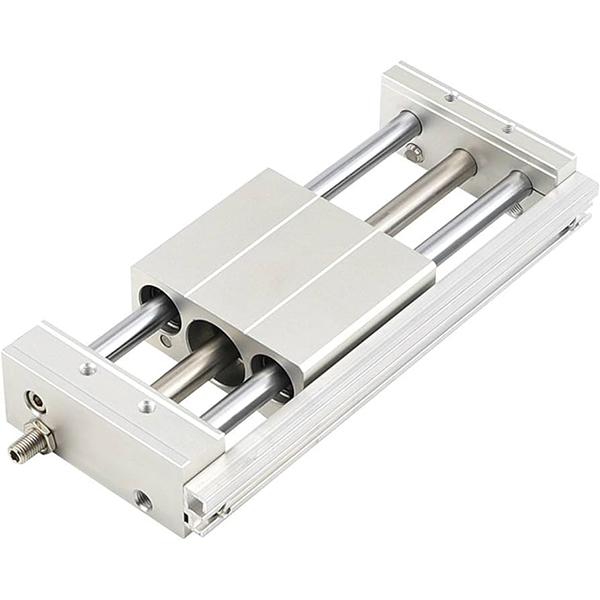

CY1L

Tuotteen yleiskatsaus

     SOLH CY1 -sarja on klassinen ja taloudellinen magneettikytkimen sauvaton sylinteri, joka toimii päivitetyn CY3-sarjan perustavanlaatuisena edeltäjänä. Se ottaa käyttöön kosketuksettoman magneettisen synkronisen käyttörakenteen, jossa sisäinen mäntä ja ulkoinen liukupöytä liikkuvat samanaikaisesti vahvan magneettisen voiman vaikutuksesta. Täysin suljetun nollavuototoiminnon, kompaktin rakenteen ja kustannustehokkaan suorituskyvyn ansiosta se on omistettu kevyen ja keskipitkän kuormituksen ja keskipitkän iskun lineaarisovelluksiin. Porausalue φ6 - φ63 mm, vakioisku jopa 1000 mm ja enimmäispituus 1500 mm, tämä sarja kattaa monipuoliset ohjausmallit, jotka täyttävät useiden skenaarioiden vaatimukset, joten se on ensisijainen budjettiystävällinen puhdaslaatuinen sauvaton toimilaite yleisille automatisoiduille tuotantolinjoille.

Ydinpaikannus ja rakenneominaisuudet

• Magneettinen kytkinkäyttö ja puhdas nollavuoto: Sisäänrakennetut lujat kestomagneetit männässä ja liukupöydässä toteuttavat ei-mekaanisen synkronisen voimansiirron. Täysin suljettu sylinterisäiliö eliminoi ilmavuodot ja pölypäästöt ja mukautuu täysin tiukkaan puhtaisiin työympäristöihin elektroniikka-, lääketieteellisten laitteiden ja elintarviketeollisuudessa.

• Klassinen perusrakenne ja korkea kustannustehokkuus: CY1-sarjan minimalistinen mekaaninen rakenne, jossa on vähemmän komponentteja, vähentää tehokkaasti valmistuskustannuksia ja tarjoaa paremman kustannuskilpailukyvyn kuin päivitetty CY3-sarja. CY1B-perusmallissa ei ole integroitua asennuspintaa ja se vaatii kaksipäätiset tukikannattimet asennukseen. Varustettu kulutusta kestävällä perusrenkaalla ja pölynkestävällä rengaskokoonpanolla, sen vähimmäistyöpaine on 0,18 MPa, ja sen käyttöikä on hieman lyhyempi, mutta se soveltuu täysin tavanomaisiin vakiotyöolosuhteisiin.

• Monipuoliset johdannaismallit täyden kattavuuden takaamiseksi: Täydellinen tuotevalikoima kattaa useita ohjaustyyppejä vastaamaan erilaisia ​​tarkkuus- ja kuormitusvaatimuksia:

• CY1B: Perustyyppi ilman ohjausrakennetta ja asennuspintaa, vaatii ulkoiset ohjauskiskot ja kaksipäätiset kannakkeet.

• CY1S: Liukuohjaintyyppi, jossa on sisäänrakennettu liukulaakeri, tukee kevyttä käyttöä ilman ulkoisia ohjaimia.

• CY1L: Kuulalaakeroitu ohjaustyyppi, jossa erittäin pehmeä liukuminen ja parannettu kantavuus takaavat vakaan korkeataajuisen liikkeen.

• CY1H: Erittäin tarkka ohjaustyyppi, jossa erinomainen toistopaikannustarkkuus tarkkuussiirtoskenaarioissa.

• CY1F: Matalaprofiilinen ohut tyyppi, 29 % alennettu kokonaiskorkeus, sopii täydellisesti erittäin kompakteihin laitteiden asennustiloihin.


• Vakiopuskuri ja valinnainen nopea kokoonpano: Tavalliset kaksipäätiset kumipuskurit vaimentavat tehokkaasti käyttöiskuja ja vähentävät ajomelua. Valinnaiset ulkoiset hydrauliset puskurit tukevat vakaata toimintaa enintään 500 mm/s nopeudella keskinopeissa ja syklisissä työolosuhteissa.

• Laaja magneettikytkimien yhteensopivuus: Sylinterin rungon varatut yleiskytkimen urat ovat yhteensopivia D-M9-sarjan ja D-A9-sarjan magneettikytkimien kanssa, mikä mahdollistaa mielivaltaisen asennuksen ja joustavan iskunsignaalin takaisinkytkennän.

Täydellinen mallikoodaussääntö

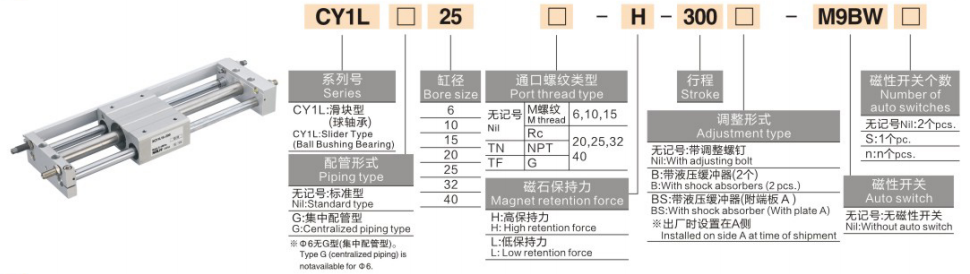

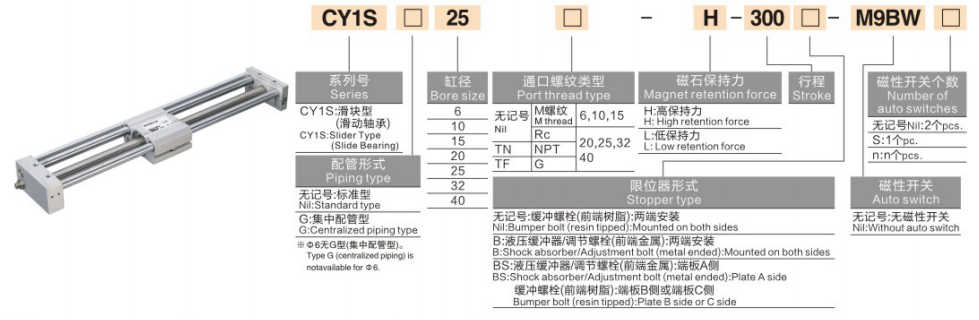

Malliesimerkkejä: CY1B20-500 | CY1S40-800-M9PL

Vakiotilauksen viiteesimerkit

• CY1B20-500: 20 mm reikä, 500 mm isku, perustyyppi ilman magneettikytkintä

• CY1S40-800-M9PL: reikä 40 mm, isku 800 mm, liukuohjaintyyppi magneettisella asentokytkimellä

Tekniset ydintiedot (20 ℃:n vakiotila)

1. Yleiset perustiedot

• Toimintatila: Kaksitoiminen magneettinen kytkentä kosketukseton synkroninen voimansiirto

• Toimiva neste: Paineilma (öljytön toiminta standardi)

• Ympäristön lämpötila: 5 ~ 60 ℃ (ei jäätyvää työympäristöä)

• Työpainealue: 0,18-0,7 MPa; Todistuspaine: 1,05 MPa

• Normaali toimintanopeus: 50-500mm/s

• Puskuritila: Tavallinen kaksipäätinen kumipuskuri; valinnainen ulkoinen hydraulinen puskuri nopeisiin skenaarioihin

• Magneettinen pitovoima: 49 ~ 2450N (kasvaa asteittain reiän koon myötä)

2. Avainsuorituskykyparametritaulukko (@0,5 MPa)

Peruskonfigurointi- ja valintaohjeet

1. Poran koon valinta kuorman ja työntövoiman mukaan

• φ6 ~ φ15 (Micro Light Duty): Soveltuu kuormille ≤ 2,5 kg, tarkoitettu lyhyttahtiseen tarkkuuskomponenttien siirtoon miniatyyreissä elektronisissa tarkkuuslaitteissa.

• φ20 ~ φ32 (yleinen kevytkäyttö): Yhdistetty 4–10 kg:n kevyeen kuormaan, ihanteellinen tavanomaisiin pitkätahtisiin työntö- ja vetotoimintoihin (≤1000 mm) yleisillä automatisoiduilla tuotantolinjoilla.

• φ40 ~ φ63 (keskitehoinen): Soveltuu 16–40 kg:n keskikuormitusskenaarioihin, soveltuu täydellisesti pitkän iskun käsittelyyn ja korkeataajuisiin syklisiin työolosuhteisiin pakkaus- ja logistiikkaautomaatiolaitteistoissa.

2. Mallin ja ohjausjärjestelmän valinta

• CY1B perustyyppi: Kustannustehokkain malli, jossa ei ole sisäänrakennettua ohjausrakennetta. Ulkoiset lineaarijohteet ovat pakollisia, soveltuvat budjettiherkille projekteille ja laitteille, joissa on varattu ohjausrakenne.

• CY1S Slide Guide Type: Varustettu sisäänrakennetulla liukulaakeriohjaimella, joka ei vaadi ulkoisia apuohjaimia kevyille kuormille (≤10 kg), yksinkertainen asennus ja laaja yleiskäyttöisyys.

• CY1L kuulalaakerin ohjaustyyppi: Hyväksyy erittäin tarkan kuulalaakerirakenteen, jolla on erittäin pieni liukuvastus ja pidennetty käyttöikä, erityisesti suunniteltu nopeisiin ja korkeataajuisiin syklisiin työolosuhteisiin.

• CY1H korkean tarkkuuden tyyppi: Konfiguroitu tarkalla lineaarisella ohjausmekanismilla, joka saavuttaa toistuvan paikannustarkkuuden ±0,02 mm asti, soveltuu erittäin tarkkaan paikannukseen ja mikroetäisyyden siirtoskenaarioihin.

• CY1F matalaprofiilinen tyyppi: Optimoitu ohut rakenne 29 % pienemmällä kokonaiskorkeudella, mikä ratkaisee pienikokoisten automatisoitujen laitteiden rajoitetun pystysuoran asennustilan ongelman.

3. Ympäristön ja toiminnallisen kokoonpanon valinta

• Puhtaan ympäristön mukauttaminen: Nollavuoto ja pölytön kosketukseton magneettinen voimansiirtorakenne täyttää hygieeniset tuotantostandardit; CY1S- ja CY1L-malleja suositellaan pitkäaikaiseen puhdastilakäyttöön.

• Nopea työolojen päivitys: Varustettu ulkoisilla hydraulisilla puskureilla lopputörmäyksen eliminoimiseksi, mikä tukee vakaasti jatkuvaa käyttönopeutta jopa 500 mm/s.

• Precision Position Feedback: Yhdistä D-M9-sarjan tai D-A9-sarjan magneettikytkimiin, jotta voit toteuttaa monipisteisen iskun paikantamisen ja reaaliaikaisen signaalin ulostulon.

Tyypilliset teolliset sovellukset

• Puhdashuoneen materiaalin siirto: Saasteetonta magneettista kytkentärakennetta käytetään laajasti pitkän matkan materiaalinkäsittelyyn puolijohde- ja LCD-pölyttömissä työpajoissa, jotta vältetään puhtaiden työympäristöjen toissijainen saastuminen.

• Pakkauslinjan työkappaleen siirtymä: Kustannustehokas rakenne mukautuu kevyiden ja keskiraskaiden työkappaleiden pitkän iskun työntämiseen ja vetämiseen elintarvike- ja lääkepakkauslaitteissa alhaisella vikatiheydellä ja yksinkertaisella päivittäisellä huollolla.

• Automaattinen laitteiden ovenohjaus: Tankoton kompakti rakenne säästää ulkoista asennustilaa, soveltuu laitteiden suojaovien ja pölysuojusten pitkäaikaiseen avaukseen ja sulkemiseen.

• Pitkän iskun kokoonpanolinjan sijoittelu: Toimii yhteistyössä yhteensopivien ohjausmoduulien kanssa vakaan ja tarkan paikantamisen saavuttamiseksi 1–1,5 metrin ultrapitkällä iskunpituudella, mikä täyttää tuotantolinjojen jatkuvat sykliset paikannusvaatimukset.

• Taloudellinen vaihtoehtoinen ratkaisu: Ihanteellinen alennuskorvike kalliille CY3-sarjalle budjettirajoitteisissa automaatioprojekteissa, ja se täyttää täysin pitkätahti lineaarisen ajon perusvaatimukset.

CY1 vs CY3 -sarjan ydinten suorituskyvyn vertailu

Kolmen vaiheen pikavalintaopas

1. Poran koon vahvistus: Laske tarvittava työntövoima kuorman painon perusteella turvakertoimella ≥2. Suositellut säännöt: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16-40 kg → φ63.

2. Mallin tyypin vahvistus: Valitse CY1B erittäin alhaiselle budjetille; CY1S kevyeen ohjaamattomaan asennukseen; CY1L nopeaan korkeataajuiseen käyttöön; CY1H erittäin tarkkaan paikannusvaatimuksiin.

3. Iskun määrittelyn vahvistus: Valitse standardi 50-1000 mm iskunpituus tavanomaiseen käyttöön; valinnainen pidennetty isku jopa 1500 mm:iin keskipitkien matkojen ajovaatimuksiin.

Yhden lauseen yhteenveto

     SOLH CY1 -sarjan klassinen magneettikytkimen sauvaton sylinteri on taloudellinen nollavuoto puhdas toimilaite monipuolisilla ohjausmalleilla, ja se toimii budjettiystävällisenä peruspitkätahtisena lineaarisena ajoratkaisuna kevyen ja keskikuorman yleisautomaatioon ja puhdastiloihin.
