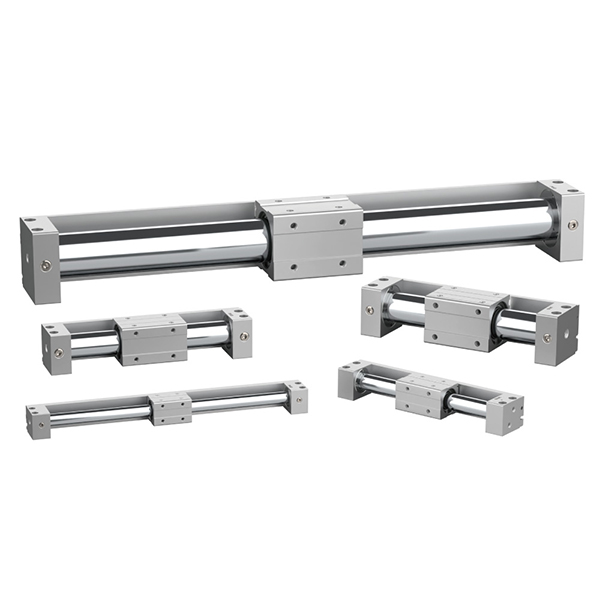

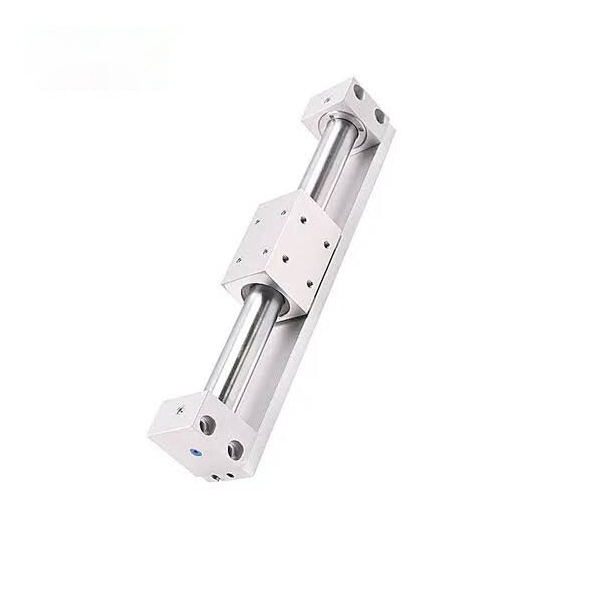

CY3R

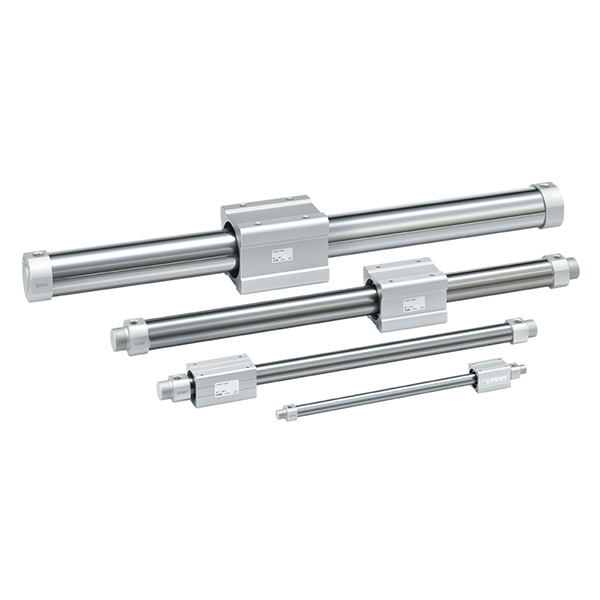

CY3B

Tuotteen yleiskatsaus

     SOLH CY3 -sarja on klassiseen SMC CY1 -sarjaan perustuva päivitetty magneettikytkimen sauvaton sylinteri, joka on jaettu kahteen päämalliin: CY3B perustyyppi ilman asennuspintaa ja CY3R suoraasennustyyppi. Se ottaa käyttöön täysin suljetun magneettisen kosketuksettoman siirtorakenteen, joka toteuttaa sisäisen männän ja ulkoisen liukupöydän synkronisen liikkeen vahvan magneettikytkennän kautta. Nollavuotojen, pölyttömän ja saastumattoman toiminnan, erittäin pitkän iskun ja kompaktin asennuksen ansiosta se soveltuu laajasti puhtaaseen, kevyeen ja keskisuureen kuormitukseen pitkän matkan lineaarisessa ajossa. Porausalue φ6 - φ63mm ja suurin iskunpituus 5000 mm, se säästää 50 % asennustilaa verrattuna perinteisiin raidetangon sylintereihin ja toimii ensisijaisena puhtaana pitkätahtisena käyttöratkaisuna korkeatasoisille automatisoiduille tuotantolinjoille.

Ydinpaikannus ja rakenneominaisuudet

• Magneettisen kytkimen vaihteisto ja ilman vuotoa puhdas toiminta: Mäntä ja liukupöytä käyttävät magneettista synkronista ajoa täysin suljetulla sylinteripiippulla. Mikään männänvarsi ei ulotu ulospäin, jolloin saavutetaan täydellinen ilmatiiviys, nollavuoto ja nolla pölysaastetta. Se sopii täydellisesti tiukkoihin tuotantoympäristöihin, kuten elintarvikejalostukseen, lääketieteellisiin laitteisiin ja puolijohdeelektroniikkaan.

• CY1 päivitetty versio, jossa on parannettu kestävyys: Perinteiseen CY1-sarjaan verrattuna kulutusta kestävä renkaan pituus on kasvanut 70 %, mikä parantaa tehokkaasti kantokykyä ja liukuvakautta. Pölytiiviin renkaan sisäänrakennettu voitelunpidin muodostaa kestävän suojaavan voitelukalvon, joka alentaa minimityöpaineen 0,12 MPa:iin ja pidentää huomattavasti käyttöikää. φ6-spesifikaatiota lukuun ottamatta kaikissa muissa malleissa on samat asennusmitat kuin CY1:ssä suoraa vaihtoa ja päivitystä varten.

• CY3B perustyyppinen minimalistinen rakenne: Sileässä sylinteripiipussa ei ole varattua kiinnityspintaa ja se vaatii kaksipäätiset tukikannattimet kiinnitystä varten. Liukupöytää ei ole varustettu sisäänrakennetulla ohjausrakenteella, joten ulkoiset lineaariohjaimet tai ohjaustangot ovat pakollisia epäkeskisen kuormituksen ja magneettisen irtikytkentävian estämiseksi.

• Vakiokumipuskuri ja nopea valinnainen erittely: Sisäänrakennetut kaksipäätiset kumipuskurit vaimentavat käyttöiskuja ja vähentävät ajomelua vakaan tavanomaisen syklisen toiminnan takaamiseksi. Valinnainen X160-suurnopeusspesifikaatio tukee maksimikäyttönopeutta 1500 mm/s, jotta se mukautuu korkean taajuuden nopeasti liikkuviin työolosuhteisiin.

• Kätevä magneettikytkimen asennus: Valmiiksi varatut kytkimen urat sylinterin rungon molemmilla puolilla ovat yhteensopivia D-M9-sarjan magneettikytkimien kanssa, mikä mahdollistaa joustavan ja tarkan reaaliaikaisen asennonpalautteen iskun kohdistamiseen.

Täydellinen mallikoodaussääntö

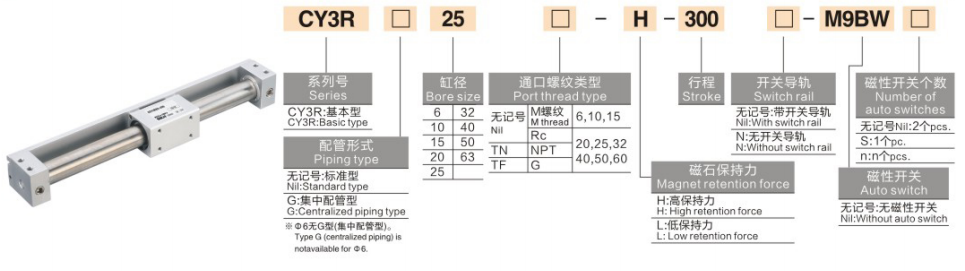

1. Malliesimerkkejä: CY3B20-500 | CY3B40-800-M9PL

2. Vakiotilauksen viiteesimerkit

• CY3B20-500: 20 mm reikä, 500 mm isku, perustyyppi ilman magneettikytkintä

• CY3B40-800-M9PL: reikä 40 mm, isku 800 mm, perustyyppi magneettisella asentokytkimellä

Tekniset ydintiedot (20 ℃:n vakiotila)

1 Yleiset perustiedot

• Toimintatila: Kaksitoiminen magneettikytkin kosketukseton voimansiirto

• Toimiva neste: Paineilma (öljytön toiminta standardi)

• Ympäristön lämpötila: 5 ~ 60 ℃ (ei pakkasta)

• Työpainealue: 0,12 ~ 0,7 MPa; Varoituspaine: 1,0 MPa

• Toimintanopeus: 50 ~ 500 mm/s (vakio); max 1500mm/s (valinnainen X160 nopea spesifikaatio)

• Puskuritila: Tavallinen kaksiosainen kumipuskuri

• Magneettinen pitovoima: 19,6 ~ 2450N (lisää reiän koon mukaan)

2 avainsuorituskykyparametritaulukko (@0,5 MPa)

Peruskonfigurointi- ja valintaohjeet

1 Poran koon valinta kuorman ja työntövoiman mukaan

• φ6 ~ φ15 (Micro Light Duty): Soveltuu ≤ 2,5 kg:n kuormille, omistettu pienkomponenttien lyhyttahtitarkkuuteen elektronisissa ja lääketieteellisissä laitteissa.

• φ20 ~ φ32 (yleinen kevytkäyttö): Yhdistetty 4–10 kg:n kevyeen kuormaan, ihanteellinen tavanomaiseen pitkätahtiseen työntämiseen ja vetämiseen (≤1000 mm) yleisillä automatisoiduilla tuotantolinjoilla.

• φ40 ~ φ63 (keskitehoinen): Soveltuu 16–40 kg:n keskikuormitusskenaarioihin, täydellinen raskaaseen pitkän iskun käsittelyyn ja korkeataajuiseen sykliseen käyttöön elintarvike- ja pakkausteollisuudessa.

2-tahti ja ohjausjärjestelmän valinta

• Iskualue: Vakioiskusuojat 50 ~ 1000 mm; pidennetty erittäin pitkä isku jopa 5000 mm erityisiin pitkän matkan ajovaatimuksiin.

• Pakollinen ulkoinen ohjaussuunnittelu: Perustyypissä CY3B ei ole sisäänrakennettua ohjausrakennetta. Ulkoiset lineaariset liukukiskot tai ohjaustangot on varustettava tukemaan kuormaa ja estämään epäkeskisen voiman poikkeaman aiheuttamaa magneettista irtoamista.

• Vakiokiinnitysmenetelmä: Kiinnitetty valinnaisilla kaksipäätteisillä tukikannattimilla, joissa on ripustettu sylinterin runko ja nolla kosketuskitka, mikä varmistaa vakaan magneettisen kytkennän toiminnan.

3 Ympäristön ja toiminnallisen kokoonpanon valinta

• Etusija puhtaille ympäristöille: Nollavuoto- ja saasteeton muotoilu mukautuu tiukoihin pölyttömiin ja steriileihin työolosuhteisiin elintarvike-, lääke- ja elektroniikkapuolijohdeteollisuudessa.

• Nopea työolojen päivitys: Valitse valinnainen X160-suurnopeusspesifikaatio (enintään 1500 mm/s), joka on varustettu ulkoisilla hydraulisilla puskureilla nopean iskun poistamiseksi ja vakaan toiminnan varmistamiseksi.

• Precision Position Feedback: Varusta D-M9-sarjan magneettikytkimillä kahden tai monipisteisen tarkan iskun paikantamisen ja signaalin takaisinkytkennän toteuttamiseksi.

CY3B vs CY3R | Mallien erojen vertailu

Tyypilliset teolliset sovellukset

• Puhdashuoneen materiaalin siirto: Nollavuoto ja pölytön magneettinen kytkentärakenne on ihanteellinen pitkän matkan materiaalinkäsittelyyn elektronisissa, puolijohde- ja lääketieteellisissä pölyttömissä työpajoissa saastuttamatta puhdasta ympäristöä.

• Ruoka- ja juomapakkauslinjat: Ruosteenkestävä ruostumattomasta teräksestä valmistettu sylinteripiippu, jossa on helposti puhdistettava pinta, mukautuu hygieenisiin tuotantostandardeihin, soveltuu kevyiden ja keskiraskaiden työkappaleiden pitkän iskun siirtämiseen elintarviketeollisuuden laitteissa.

• Varusteet Ovien ja kansien ajo: Ei sauvan pidennysrakenne säästää ulkotilaa, soveltuu täydellisesti automaattisten laitteiden suojaovien ja suojakansien kompaktiin pitkäiskuiseen avaamiseen ja sulkemiseen.

• Pitkän iskun tarkkuusasemointialusta: Toimii yhteistyössä ulkoisten erittäin tarkkojen ohjauskiskojen kanssa vakaan toistuvan paikannustarkkuuden saavuttamiseksi, soveltuu 1–2 metrin pitkän matkan tarkkaan paikannukseen ja kokoonpanolinjojen sykliseen kuljetukseen.

• Tilaa säästävä vaihtoraidetangon sylintereille: Ratkaisee perinteisten raidetangon sylintereiden tilankäyttöongelman pitkäiskuisissa (>500 mm) skenaarioissa, mikä vähentää laitteiden kokonaisasennustilaa 50 % kompaktin laitteiston suunnittelussa.

Kolmen vaiheen pikavalintaopas

1. Poran koon vahvistus: Laske tarvittava työntövoima kuorman painon perusteella turvakertoimella ≥2. Suositellut säännöt: ≤2,5kg → φ15; 4 ~ 10 kg → φ32; 16-40 kg → φ63.

2. Iskun määrittelyn vahvistus: Valitse standardi 50-1000 mm iskunpituus tavanomaisiin vaatimuksiin; valitse laajennettu erittely erittäin pitkälle iskulle 5000 mm asti.

3. Toiminnallisen kokoonpanon sovitus: Ensisijainen valinta puhtaisiin saastumattomiin työolosuhteisiin; päivitä X160 nopeaan spesifikaatioon + hydraulinen puskuri nopeaa käyttöä varten; lisää D-M9-sarjan magneettikytkimet reaaliaikaista paikannusta varten.

Yhden lauseen yhteenveto

     SOLH CY3 -sarjan magneettikytkimen varreton sylinteri on päivitetty CY1 puhdaslaatuinen öljytön toimilaite, jossa on nollavuoto, 5000 mm:n ultrapitkä iskunpituus, alhainen käynnistyspaine ja kaksi kiinnitystyyppiä. Se toimii optimaalisena tilaa säästävänä pitkätahtisena lineaarisena ajoratkaisuna kevyen ja keskikuorman puhtaan automaation laitteille.
