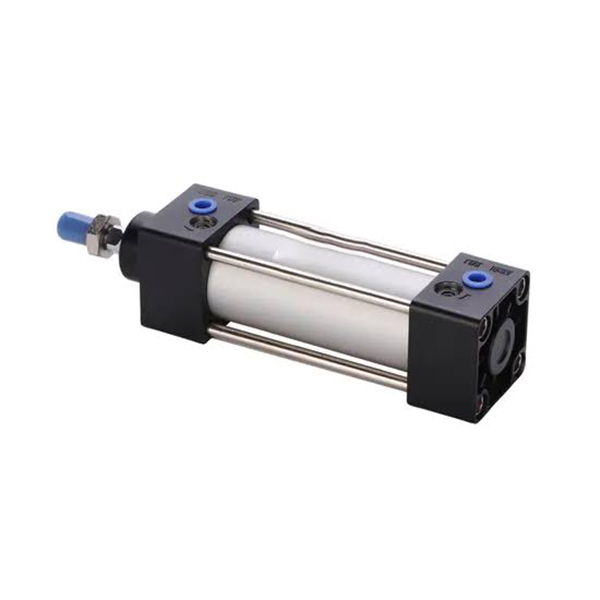

DNC-sarjan raidetangon profiilin vakiosylinteri | ISO 15552 korkean tarkkuuden pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH DNC -sarja on huippuluokan raidetankoton nelikulmainen kaksitoiminen standardi pneumaattinen sylinteri, joka on täysin yhteensopiva kansainvälisten standardien ISO 15552 (entinen ISO 6431) ja VDMA 24562 kanssa. Siinä on kaksisuuntainen PPV-säädettävä ilmavaimennus, erittäin jäykkä profiilirakenne, erinomainen vääntö- ja taipumavastus, erittäin korkea toistuva paikannustarkkuus ja erittäin pitkä käyttöikä. Yleisenä päivitettynä korvaajana perinteisille raidetangon SC-sylintereille, sitä käytetään laajalti huippuluokan automaatiossa, laitteiden vientiprojekteissa ja vakiorajapintojen sovitusskenaarioissa, joissa on tiukat tarkkuus- ja vakausvaatimukset.

  1.1 Maailmanlaajuinen universaali standardi ja vahva vaihdettavuus

     Valmistettu tiukasti ISO 15552 ja VDMA 24562 teollisuusstandardien mukaisesti, kaikki asennusmitat ja liitännät ovat maailmanlaajuisesti yleismaailmallisia. Se saavuttaa täydellisen vaihdettavuuden valtavirran kansainvälisten merkkien standardisylintereiden kanssa, täydellisesti yhteensopivien eurooppalaisten standardilaitteiden kanssa ja tukee automaattisten tuotantolinjojen vaihtoa ilman muutoksia ja eräpäivitystä.

  1.2 Raidetankoton, erittäin jäykkä profiilirakenne

     Integroitu nelikulmainen alumiiniseosprofiilisylinteriputki ilman näkyviä raidetangoja. Kokonaisrakenteessa on korkea jäykkyys, siisti ulkonäkö ja erinomainen korroosionkestävyys. Sisäänrakennettu standardi magneettiura sylinterin rungon molemmilla puolilla mahdollistaa SME-8- ja SMT-8-sarjan magneettikytkimien suoran asennuksen ilman ylimääräisiä kiinnikkeitä, mikä mahdollistaa tarkan männän asennon havaitsemisen ja signaalin takaisinkytkennän.

  1.3 Monipuoliset liike- ja erikoistoimintovaihtoehdot

     Vakiokonfiguraatio on yksitankoinen kaksitoiminen kaksisuuntainen käyttö yleiseen lineaariseen edestakaisin liikkeeseen. Useat valinnaiset erikoisrakenteet vastaavat erilaisiin työolosuhteisiin: S2-kaksoistankorakenne synkroniseen käyttöön ja kaksinkertaiseen vakauteen; Q neliömäinen männänvarsi vääntöä estävään tarkkaan paikannukseen; S20 ontto männänvarsi erikoistuuletukseen ja kevyisiin sovelluksiin.

  1.4 Premium PPV säädettävä puskurijärjestelmä

     Varustettu tavallisella kaksipäällä säädettävällä PPV-ilmatyynyllä + joustavalla puskurityynyllä. Puskuriisku kasvaa sylinterin reiän koon myötä, mikä vähentää tehokkaasti iskua ja melua nopeiden ja raskaan kuormituksen aikana. Se varmistaa erittäin vakaan sylinterin liikkeen, välttää törmäysvaurioita ja parantaa huomattavasti laitteiden toiminnan vakautta ja komponenttien käyttöikää.

  1.5 Matalakitkainen pitkäikäinen tiivistysjärjestelmä

     Otetaan käyttöön kaksisuuntainen Y-tyyppinen komposiittitiiviste, jossa on sisäänrakennettu öljyn varastoinnin kompensointirakenne. Siinä on erittäin alhainen 0,06 MPa käynnistyspaine, vakaa vähäkitkainen toiminta ja erinomainen kulutuskestävyys. Tukee öljytöntä huoltotoimintaa kumulatiivisella käyttöiskulla jopa 4000 km:iin asti, se vähentää tehokkaasti myöhempiä huoltokustannuksia ja mukautuu pitkäaikaisiin korkean taajuuden jatkuviin työolosuhteisiin.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

 1. Tyypillinen mallirakenne: DNC-50-200-PPV-A-Q

 2. Vakiotilausesimerkki

     • Vakio universaali malli: DNC-63-150-PPV-A (63 mm:n reikä, 150 mm:n isku, kahdessa päässä säädettävä ilmapuskuri, sisäänrakennettu magneettirengas)

3. Tekniset ydinparametrit (vakiotyyppi)

4. 0,6 MPa teoreettinen työntövoiman ja jännityksen vertailutaulukko (yksi sauva)

Huom: Valinnan turvatekijän on oltava ≥2; suurenna reiän kokoa 1-2 asteikolla tai lisää ohjausmekanismi epäkeskisen kuormituksen ja ulokkeiden työolosuhteita varten.

5. Asennustarvikkeet ja johdannaismallit

 5.1 Yleiset ISO 15552 -standardin mukaiset kiinnitystyypit

     • FA/FB (etu-/takalaippa): Pystysuora kiinteä asennus vakaaseen raskaaseen asentoon

     • CA/CB (Single/Double Clevis): Saranoitu keinukiinnitys vivusto- ja kääntömekanismeille

     • LB (jalkapidike): Vaakasuora pohjakiinnitys vakaaseen lineaariseen toimintaan

     • TC (trunnion Mount): Keskikiinnitys joustaviin keinutyöolosuhteisiin

     • L (sivukiinnitys): Sivulle kiinteä asennus kapeaan tilaan

     Kaikki lisävarusteet ovat täysin vaihdettavissa SI-, SE-, DSBA- ja muiden ISO-standardin mukaisten sylintereiden kanssa, ja ne ovat erittäin monipuolisia ja helppoja vaihtaa.

  5.2 Johdannaisten ydinsarja

     • DNCB: Perusvakiomalli, universaali tavanomaisiin automaatioratkaisuihin

     • DNC-KP: Kiinnitysyksiköllä, mielivaltaisella asennon lukituksella turvapaineen ylläpitämiseksi ja työskentelyolosuhteiden estämiseksi

     • DNC-EL: Pääty mekaaninen lukitus, luotettava lukitus täysin ulos vedettynä/sisäänvedettynä

     • DNC-Q: Nelikulmainen vääntömännän varsi, pyörimisen estotarkkuus jopa ±0,1° erittäin tarkkaan paikannukseen

     • DNC-S2: Kaksinkertainen männänvarsi, kaksisuuntainen synkroninen liike ja erinomainen vakaus

     • DNC-V: Integroitu solenoidiventtiili, integroitu venttiili-sylinterirakenne, tilaa säästävä ja yksinkertaistettu putkisto

6. Sovellusskenaariot & DNC vs SC -valinnan vertailu

  Ensisijaiset valintaskenaariot DNC-sarjalle

     • Vientilaitteet ja eurooppalaisten standardien projektit, jotka edellyttävät ISO-standardin mukaista rajapintojen vaihdettavuutta

     • Suurinopeuksiset pitkän käyttöjakson skenaariot, joissa tavoitellaan erittäin pitkää käyttöikää ja vähän huoltoa (kumulatiivinen isku jopa 4000 km)

     • Kompakti laiteasetelma, joka vaatii raidetangon siistin ulkonäön ja monisylinterisen asennuksen vierekkäin

     • Erittäin tarkka paikannus, vääntymisenesto ja raskaan kuorman iskunpuskuri vaativissa työolosuhteissa

     • Huippuluokan automaatioteollisuus, mukaan lukien auto-, elektroniikka-, pakkaus- ja työstökoneiden laitteet

7. 3-vaiheinen pikavalintaopas

     1. Poran valinta: Vahvista reiän koko todellisen vaaka-/pystysuuntaisen työntövoiman ja kuorman mukaan, varaa yli 50 % turvamarginaali; suurenna 1–2 porausluokkaa tai lisää ohjausrakenne epäkesko- ja ulokeolosuhteita varten.

     2. Iskun valinta: Todellinen työisku plus 20-50 mm turvamarginaali; suurin valinnainen isku jopa 2000 mm.

     3. Toiminnallinen kokoonpano: Vakiovarusteena säädettävällä PPV-puskurilla + magneettirenkaalla; valitse Q pyörimisen estoa varten, S2 kaksinkertaista sauvaa varten, KP/EL lukitus- ja turvaasemointitarpeelle.

Yhden lauseen yhteenveto

     SOLH DNC ISO 15552 -standardin mukaisessa raidetangottomassa profiilisylinterissä on korkea jäykkyys, erittäin korkea toistotarkkuus, säädettävä ilmapuskuri, pitkä käyttöikä ja monipuoliset johdannaistoiminnot, ja se toimii huippuluokan yleissylinteriratkaisuna erittäin tarkkoihin, vientilaatuisiin ja pitkäikäisiin automatisoituihin laitteisiin.
