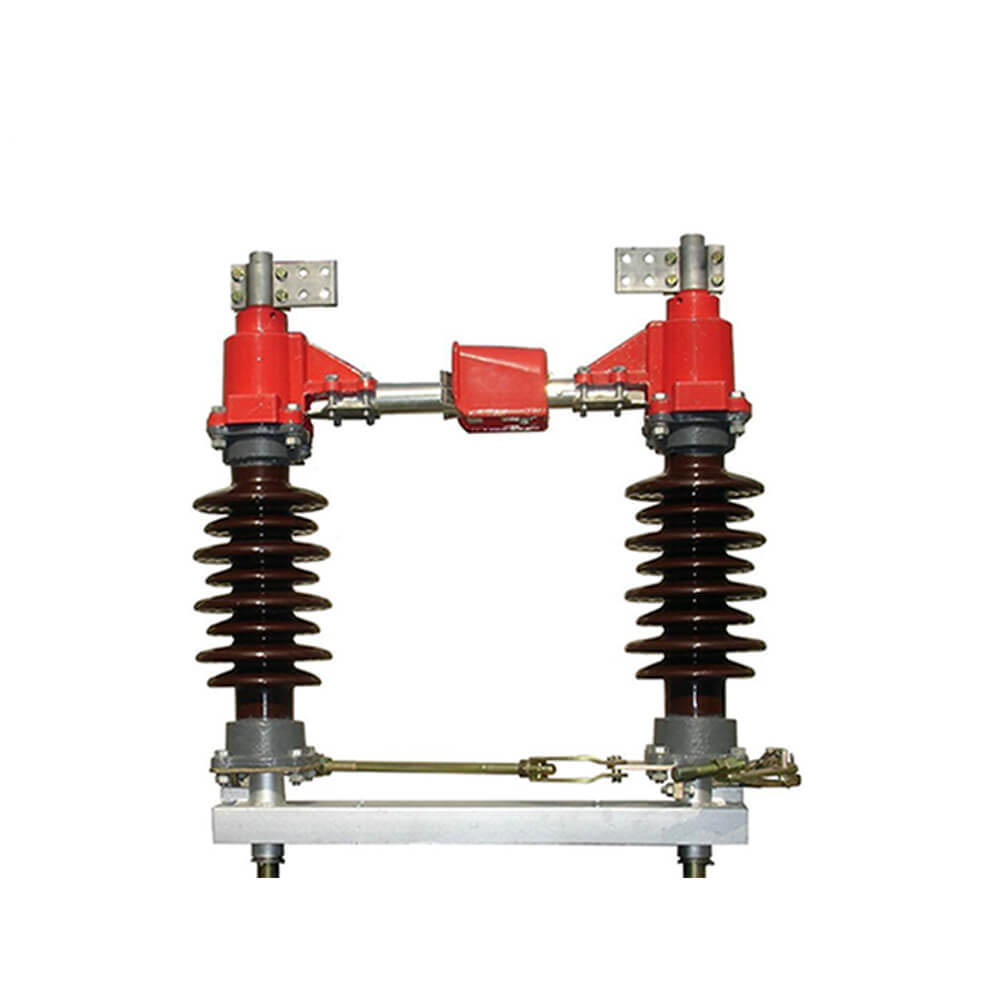

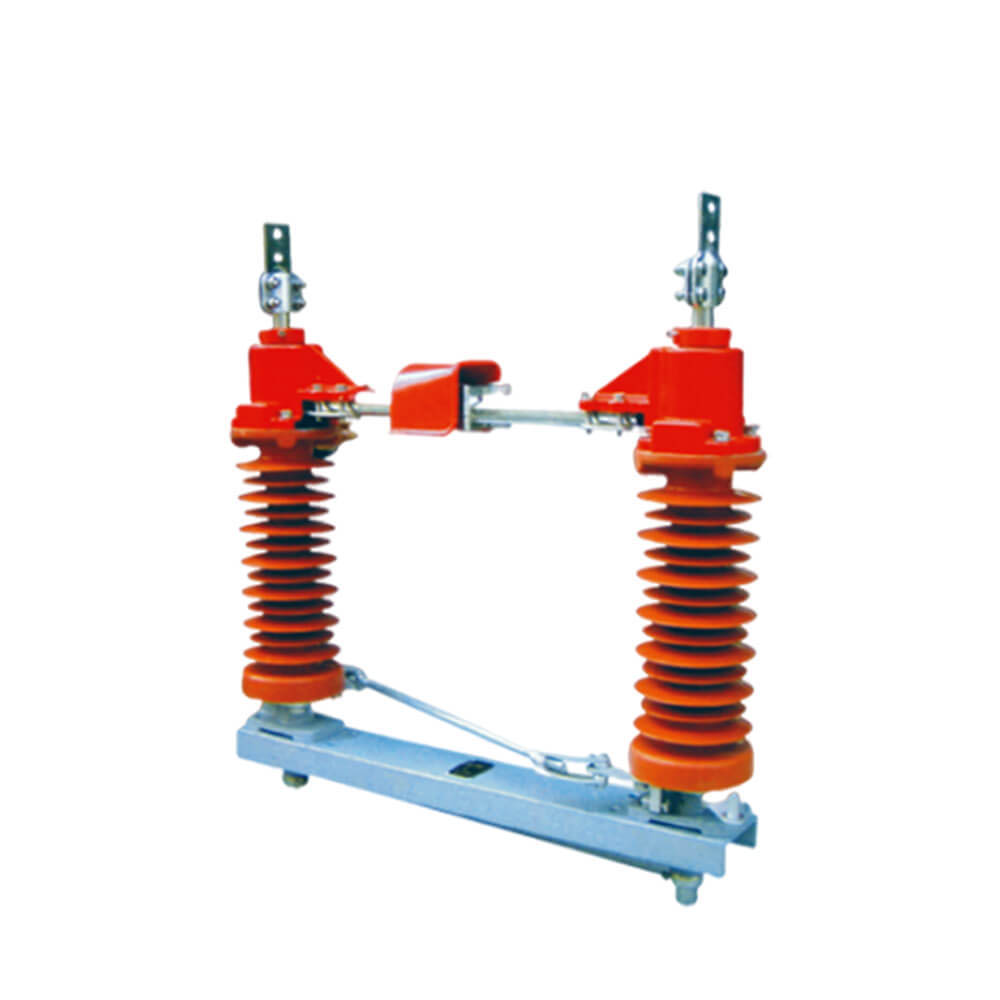

GW4-sarjan ulkoilman vaihtovirtaerotin 12 kV 40,5 kV yksinapainen eristyskytkin

GW4-12(40.5) Ulkoinen HV-katkaisin

  Suurjänniteerotin on voimalaitoksen ja sähköaseman sähköjärjestelmän tärkeä kytkinlaite, jota tulee käyttää yhdessä suurjännitekatkaisijan kanssa. Sitä käytetään suurjännitelaitteiden johtojen kytkemiseen, katkaisemiseen tai vaihtamiseen jännitteen ja kuormituksen olosuhteissa. Sen päätehtävät ovat: varmistaa korkeajännitesähkölaitteiden ja -laitteiden turvallisuus huoltotöissä, eristää jännite, ei voida käyttää ja katkaista, syöttökuormavirta ja oikosulkuvirta, voidaan käyttää vain joihinkin kytkentätoimintoihin, jotka eivät tuota voimakasta kaaria, eli sillä ei ole valokaaren sammutustoimintoa; asennuspaikan mukaan se voidaan jakaa sisä- ja ulkotyyppiin eristyspilarien lukumäärän mukaan, yksipylvästyyppi, kaksoispilarityyppi ja kolme pylvästyyppiä, valinnaisilla varusteilla jokaiselle jännitetasolle.

  GW4-12(40.5)ulkokäyttöinen AC suurjännitekatkaisija on tarkoitettu avaamaan ja sulkemaan piirin jännitteellä, mutta kuormittamattomalla 50/60Hz, 12(40.5)kV tehojärjestelmällä. Se on standardien IEC129-1984 AC katkaisin ja maadoituskytkin sekä GB1985 ja muiden vastaavien standardien mukainen.

Toimiva mekanismi

  Korkeajänniteerotin voi varmistaa korkeajännitteisten sähkölaitteiden ja -laitteiden turvallisuuden huoltotöissä, ja sillä on jännitteen eristäjä. Sitä ei voida käyttää katkaisemaan, syöttämään kuormavirtaa ja katkaisemaan oikosulkuvirtaa. Sitä voidaan käyttää vain joihinkin kytkentätoimintoihin, jotka eivät tuota voimakasta kaaria, eli sillä ei ole valokaaren sammutustoimintoa. Eri asennuspaikkojen mukaan se voidaan jakaa sisä- ja ulkotyyppiin, ja se voidaan jakaa sisä- ja ulkotyyppiin eristyspilarien lukumäärän mukaan Pylvästyyppi, kaksoispilarityyppi ja kolme pylvästyyppiä, valinnaisilla varusteilla jokaiselle jännitetasolle. Se pystyy myös luotettavasti eristämään korkeajännitteisen jakelulaitteen virrankatkaisuosan jännitteisestä osasta huoltotöiden turvallisuuden varmistamiseksi. Kaikki korkeajännitteisen erottimen koskettimet ovat ilmassa, ja niissä on ilmeisiä murtumiskohtia. Erottimessa ei ole valokaarisammutuslaitetta, joten sillä ei voi katkaista kuormitusvirtaa tai oikosulkuvirtaa. Muuten korkean jännitteen vaikutuksesta katkeamiskohta muodostaa voimakkaan valokaaren, joka on vaikea sammua itsestään ja voi jopa aiheuttaa oikosulkua (oikosulku vaiheiden tai vaiheiden välillä), polttaa laitteiston ja vaarantaa henkilökohtaisen turvallisuuden Se on vakava onnettomuus "erottimen vetämisestä kuormalla".

  Korkeajännitteisen erottimen avulla voidaan myös kytkeä joitain piirejä järjestelmän toimintatilan muuttamiseksi. Esimerkiksi kaksoisväyläpiirissä suurjänniteerottimella voidaan kytkeä käyttöpiiri väylältä toiselle.

Rakenneominaisuus

 Tämä erotuskytkin koostuu jalustasta, eristävästä tuesta, sähkömateriaalista ja käyttömekanismista. Kummassakin pylväässä on kaksi olkapäätä, ja sähköterä on asennettu kummankin kannattimen päälle ja kahden terän liitoskohta on näiden kahden kannattimen välissä. Ohjausmekanismin avulla kaksi terää voivat sulkeutua vaakasuunnassa 90 astetta. Voimme kytkeä kolme yksinapaista katkaisijaa linkkitangon kautta kolminapaiseksi kytkentäkytkimeksi. Tämä erotuskytkin voidaan sovittaa CS11-tyypin tai CS17-tyypin manuaalisen mekanismin kanssa, johon CS17 voidaan käyttää erotuskytkimessä maadoitusliittimellä. (moottorimekanismi voidaan asentaa käyttäjän vaatimusten mukaan), Kohtuullinen rakenne, joustava toiminta; kätevä asennus, yksinapainen tai kolminapainen; laaja kosketusetäisyys, turvallinen ja luotettava eristys. Maadoitustyyppi on joustava käyttäjän vaatimuksen mukaan, voidaan valita yksimaadoitus kaksoismaadoitus tai ilman maadoitusta.

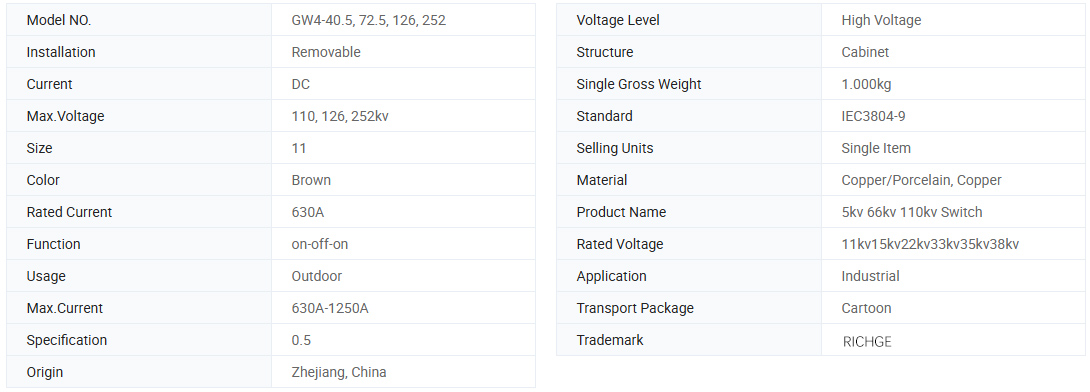

Perustiedot.

Tekninen parametri

Malli	Nimellisjännite (kV)	Nimellisvirta (A)	Kestää virtaa (kA)	4s lyhyt aika kestää virtaa (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

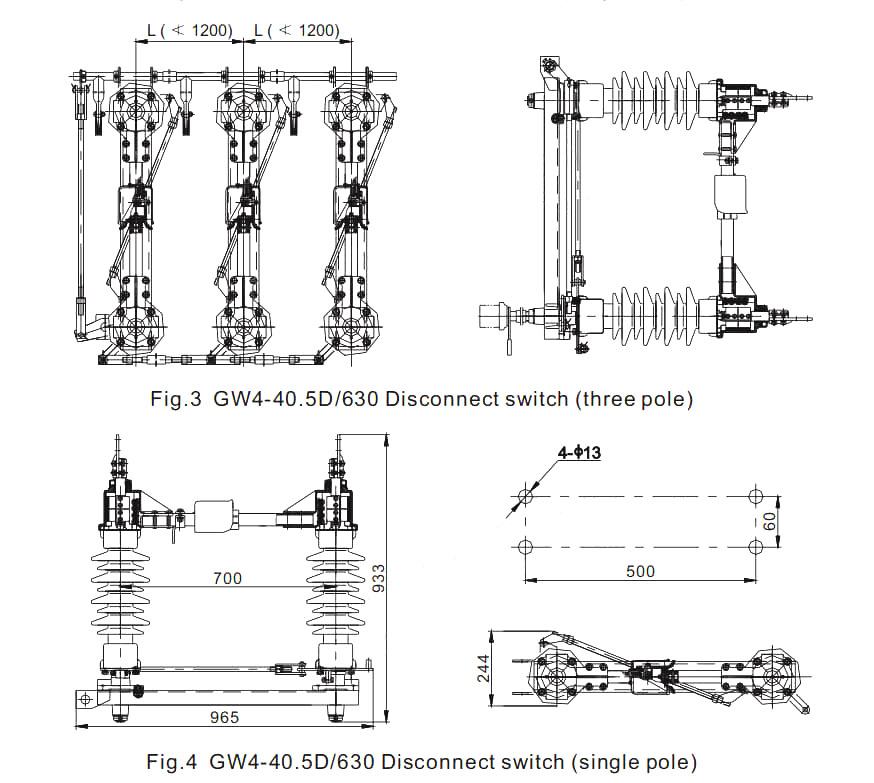

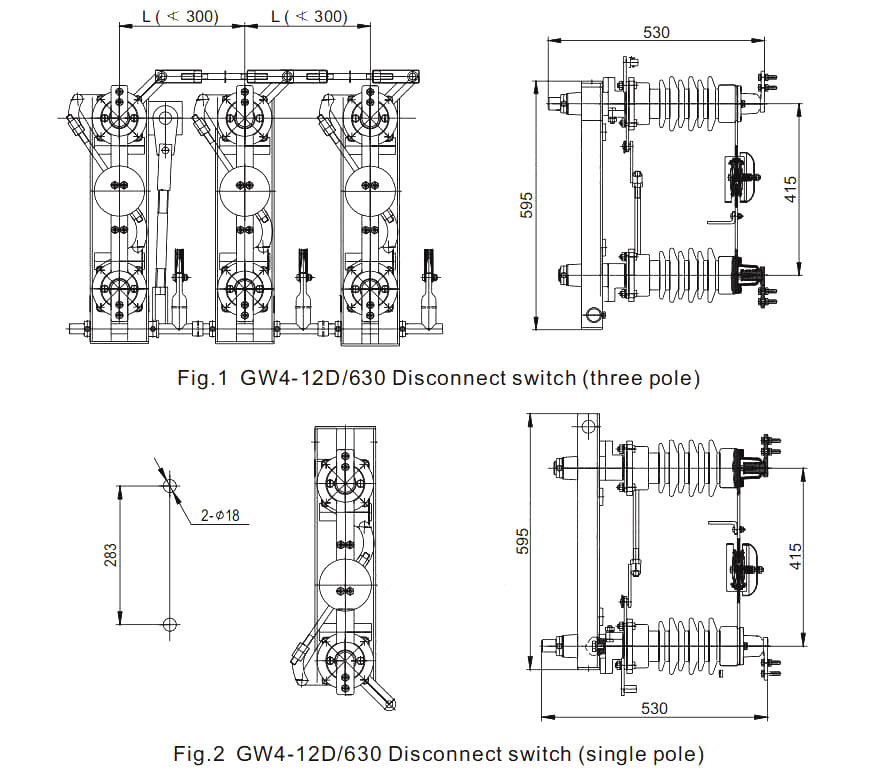

· Piirustus

Käytä ympäristöolosuhteita

1.Korkeus: ≤3000m;

2. Ympäristön lämpötila: -25℃~+40℃;

3. Tuulen nopeus: ≤35m/s;

4. Pilaantumisaste: ≤III;

5. Maanjäristyksen voimakkuus: ≤8 astetta;

6. Soveltuvissa tilanteissa ei saa olla syttyviä, räjähtäviä tai syövyttäviä kaasuja.

Tilausohjeet

●Hyväksy OEM & ODM: KYLLÄ

● Sertifikaatti: CE, testiraportit

● Tuotantoaika: 7–12 työpäivää

●Takuuaika: 12 kuukautta

●Toimitusaika: 15 päivää

● Kun tilaat tämän kytkimen, ilmoita mallin tiedot, nimellisjännite, nimellisvirta ja muut tekniset tiedot.

●Jos sinulla on erityisvaatimuksia, voit neuvotella meidän ratkaisemaan ne.
