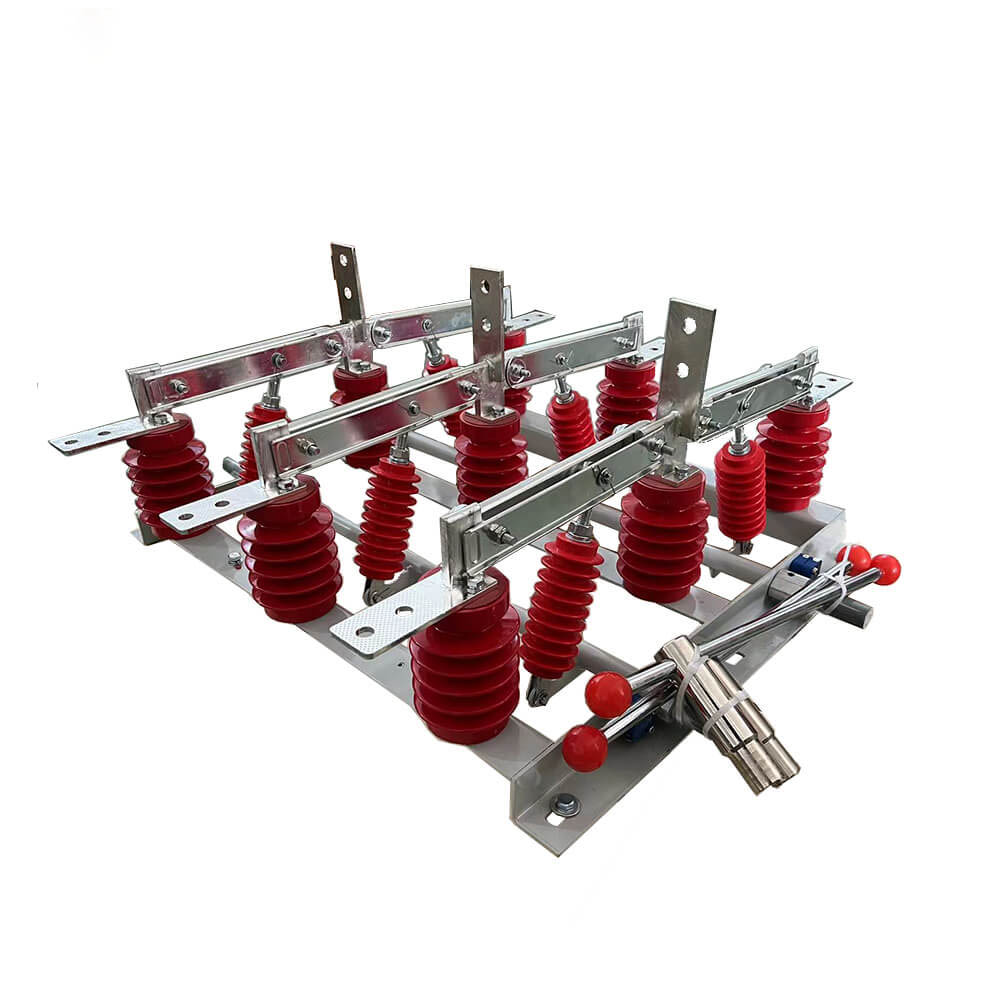

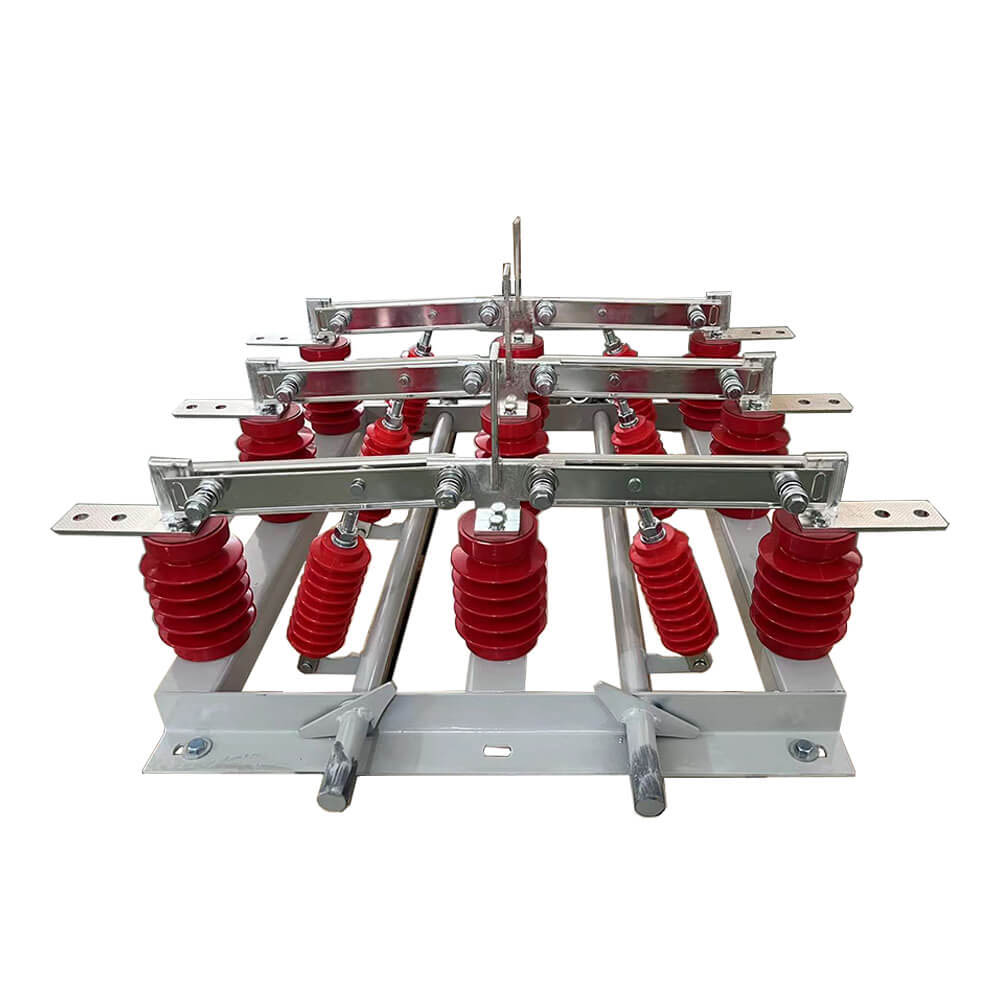

Tarvikkeet ulkoilman korkeajännitteen kaksoisvoiman eristämisveitsikytkin seinäkytkentäkytkimien läpi

Model:GN19-12(C)
GN19-12 (C) -sarja AC-AC-korkeajännitteen eristyskytkin soveltuu AC 50Hz: lle, nimellisjänniteelle 12KV ja virtajärjestelmän alapuolelle, se on varustettu CS6-1-manuaalisella käyttömekanismilla, ja sitä käytetään katkaisemaan ja tekemään piiri kuormituksen alla. Siellä on ylimääräisiä pilaantumistyyppejä, korkean korkean tyyppisiä tyyppejä, jotka osoittavat tyyppiä. Se tehdään IEC 62271-102: n mukaisesti. Käytetään sähkölaitteiden kytkemiseen jännitteen olosuhteissa, mutta ei kuormitusta, myös lähetetään asennettavien pintatyyppien ja live-näyttölaitteiden tuottamiseksi. GN19-12-sarjan sisätilojen korkeajännitteen eristämiskytkin on sisälaite, jonka nimellisjännite on 12 kV ja kolmivaiheinen AC 50Hz.

Rakenne ja työperiaate

     GN19-12/400, 630, 1000, 1250 tyyppinen irrotuskytkin johtava osa on kiinnitetty pohjaan kahdella pylväseristimellä kutakin vaihetta varten. (GN19-12C/400, 630, 1000, 1250 -tyypillä on yksi pylväseriste ja yksi posliinikotelon eriste.) Kolme vaihetta asennetaan rinnakkain, ja johtava osa koostuu kosketusveitsien ja kosketuspidikkeiden (tai johtavien sauvojen) staattisista kosketuksista. Kosketusveitsen jokainen vaihe on kytketty solmioeristimen, solmioeristimen keskelle ja asennettuna kytkettyyn karan pohjaan. Kara on kytketty kytkentävarsiin (käyttäjän tarjoama) ja CS6-1-tyyppiseen liikkuvaan mekanismiin kahvan läpi. Yhdistävä kontaktiveitsi koostuu kahdesta ulottuneesta kuparilevystä, mikä ei vain lisää kosketusveitsen lämmön hajoamisaluetta alentamaan alalämpötilaa, vaan myös parantaa kosketusveitsen mekaanista lujuutta, jotta kytkimen dynaaminen stabiilisuus paranee. Kosketusveitsen toinen pää on asennettu kosketuslohkoon (tai johtavan sauvan päälle) pultilla (Shaw of Shaw). GN19-12/1000, 1250 kosketuksessa magneettisen lukituslevyn asennuksen kanssa sekä magneettisen lukituslevyn tarkoitus on, että kun suuri oikosulkuvirta parantaa kahta uran kosketusveitsiä | nähtävyys. GN19-12/400, 630 Irrotuskytkimillä on pieni raja virran läpi, joten magneettista lukituslevyä ei tarvitse lisätä.


Keskeiset ominaisuudet







Tekninen parametri

Malli
Nimellisjännite (KV)

Nimellisvirta

(A)

Lyhytaikainen nimellisarvoinen virta

( / 4S)

Nimellishuippu kestää virran

(the)

GN19-12 / 400-122.5

12 400 12.5 31.5
GN19-12 / 630-20
12 630 20 50
GN19-12 / 1000-31.5
12 1000 31.5 80
GN19-12 / 1250-31.5
12 1250 31.5 80
GN19-12C/400-12,5
12 400 12.5 31.5
GN19-12C/630-20
12 630 20 50
GN19-12C/1000-31.5
12 1000 31.5 80
GN19-12C/1250-31.5
12 1250 31.5 80

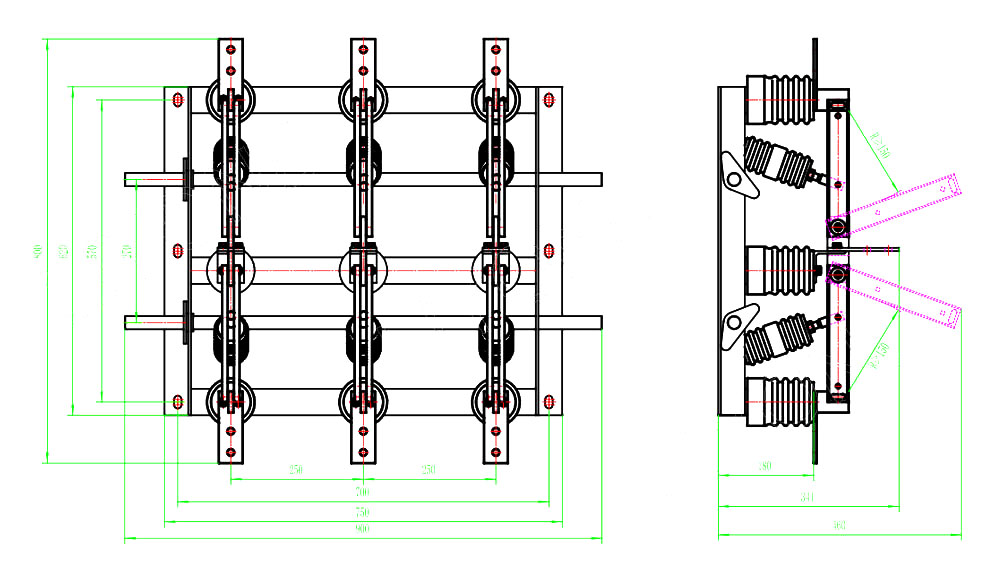

Piirustus


Käytä ympäristöolosuhteita

1. Ympäristön lämpötilan +40 ℃: n yläraja, alaraja -L0 ℃, Huomaa: Salli varastointi ja kuljetus -25 ℃

2. korkeus enintään 1000 metriä

3. Suhteellinen kosteus: Päivittäinen keskiarvo on enintään 95%, kuukausittainen keskiarvo on enintään 90%

4. Vesihöyryn paine: Päivittäinen keskiarvo on enintään 2,2 × 10-3MPa, kuukausittainen keskiarvo on enintään 1,8 × 10-3MPA

5. Ympäröivän ilman tulee olla vapaa syövyttävistä tai palavista kaasuista, vesihöyrystä ja muusta ilmeisestä pilaantumisesta.

6. Ei tavallista ja väkivaltaista tärinää.

Huomaa: Ota yhteyttä valmistajaan ongelman ratkaisemiseksi, jos se ei ole yllä olevien ehtojen mukainen


Tilausohjeet

● Hyväksy OEM & ODM: Kyllä

● Sertifikaatti: CE, Test Reports

● Tuotantoaika: 7 ~ 12 työpäivää

● Takuuaika: 12 kuukautta

● Toimitusaika: 15 päivää

● Tilaa tämä kytkin, ilmoita mallimääritys, nimellisjännite, nimellisvirta ja muut tekniset tiedot.

● Jos erityisiä vaatimuksia on, voit neuvotella niiden ratkaisemisesta.
