HFP-sarjan mekaaninen rinnakkaistyyli

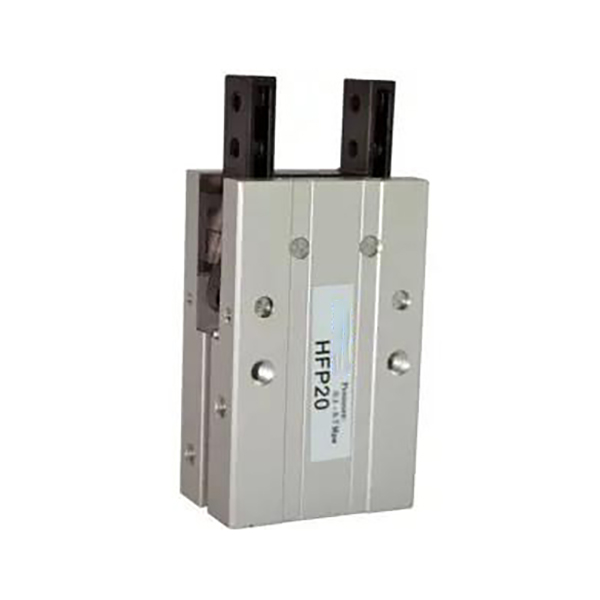

HFP-sarjan viputyyppinen taloudellinen rinnakkainen pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH HFP -sarja käyttää mekaanista vipuvaihteistoa 2-leuaiseen rinnakkaiseen avaamiseen ja sulkemiseen. Ydinvahvuudet: yksinkertainen vipumekanismi kilpailukykyisellä hinnalla, vakaa kiinnityskyky, kolmipuolinen yleiskiinnitys, tehtaalla esiasennettu magneetti ja kulutusta kestävä pitkä käyttöikä. Se on yleisin taloudellinen rinnakkaistarrainratkaisu kevyeen kuormitukseen korkeataajuiseen lastaukseen/purkuun ja kustannusherkkään automatisoituun asemaan.

Ydinrakenne ja toimintaominaisuudet

     -- Toimintaperiaate: Mäntä työntää vipukokoonpanoa kahden leuan käyttämiseksi yhdensuuntaisen liikkeen aikaansaamiseksi. Puhdas mekaaninen vipukäyttö, vähemmän komponentteja, alhaiset ylläpitokustannukset.

     -- Voiman ominaisuus: Leuat puristavat, kun mäntä työntyy ulos ja vapautuu, kun mäntä vetäytyy. Puristusvoima on 20 % ~ 30 % suurempi kuin avausvoima työkappaleen turvallisemman pitämisen vuoksi.

     -- Vakaus ja tarkkuus: Leukojen ja päärungon välinen suuri kosketuspinta vähentää tärinää ja parantaa kiinnitystarkkuutta. Metalliset erotuslevyt eristävät kitkapinnat vähentäen hankausta ja pidentäen käyttöikää.

     -- Joustava asennus: Kolme kiinnityspintaa (sivulla / pohjalla / takana). Integroidut anturiurat tukevat suoraa magneettikytkimen asennusta ilman ylimääräisiä kiinnikkeitä.

     -- Materiaali ja kestävyys: Kova-anodisoitu alumiinirunko, kulutusta kestävät vipuosat ja ruostumattomasta teräksestä valmistetut leuat. Mekaanisen syklin käyttöikä ≥5 miljoonaa kertaa, sopii jatkuvaan korkeataajuiseen automaatiotoimintaan.

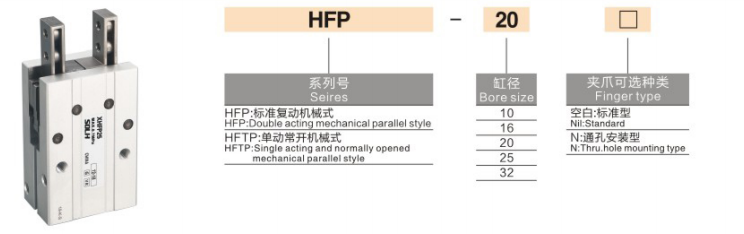

Täydellinen mallikoodaussääntö

  1. Malliesimerkki: HFP20+2CS1-G

 2. Vakiotilauksen viiteesimerkit

     -- HFP16: Poraus 16, kaksitoiminen perusmalli ilman kytkintä

     -- HFP25N: Rei'itys 25, reiän läpi asennettava versio

     -- HFP32+2CS1-G: Reikä 32, varustettu kahdella CS1-G magneettikytkimellä

Universal Core tekniset tiedot (kaksitoiminen @0,5 MPa)

Keskeiset kilpailuedut

   1. Erinomainen kustannustehokkuusvipurakenne

     - Yksinkertainen mekaaninen voimansiirto vähentää osien määrää. Suorituskyky lähellä huippuluokan rinnakkaisia ​​tarttuja, kun taas hinta on vain 1/2–2/3 ohjauskiskotyyppisistä malleista.

   2. Suurempi puristusvoima lisää turvallisuutta

     -- Puristusvoima venytyksen aikana on 20 % ~ 30 % suurempi kuin irrotusvoima, mikä vähentää työkappaleen luistamisen riskiä kevyessä kuormituksessa.

   3. Kolmisuuntainen yleiskiinnitys

     -- Asennusreiät sivussa, pohjassa ja takapinnassa, tukevat vaaka-, pysty- ja sivuttaista asennusta helpottamaan paikan päällä tapahtuvaa käyttöönottoa.

   4. Sisäänrakennettu magneetti, valmis anturiasennukseen

     -- Vakiovarusteena integroitu kestomagneetti. Runkoon varatut liukuurat CS1-G-kytkimille; ei tarvita ylimääräisiä kiinnikkeitä.

   5. Kulutuskestävä rakenne nopeaan käyttöön

     -- Metalliset kitkaa vähentävät erottimet vähentävät komponenttien kulumista ja tarjoavat pitkän käyttöiän jatkuville automatisoiduille tuotantolinjoille.

Asennusmuodot ja tyypilliset teollisuussovellukset

   1. Asennusvaihtoehdot

     -- Sivuasennus: Vaakasuora kiinnitys kokoonpanolinjan lastausta/purkamista varten

     -- Pohjaasennus: Pystysuora nosto ruiskuvalua ja työstökoneiden poimintaa varten

     -- Kiinnitys taakse: Sivukiinnitys ahtaille kapeille asemille

   3. Tyypilliset sovellusskenaariot

     -- 3C & Electronics: Tarttuvat pienet muoviosat, laitteiston osat ja akkukotelot

     -- Autojen komponentit: pienten leimausosien, kumielementtien ja sisäverhoilujen siirto

     -- Pakkaus ja logistiikka: Pienten laatikoiden, muovipussien ja pienoislavojen poiminta

     -- Yleinen automaatio: Aseman paikannuskiinnitys ja korkeataajuinen edestakainen käsittely

Valinnan vertailu: HFP Lever VS HFY Pivot VS MHZ2 Lineaar Guide Gripper

3-vaiheinen nopea valintaopas

   1. Poran valinta työkappaleen massan perusteella

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Varaus ≥30 % turvamarginaali.

   2. Iskun varmistus

     -- Varmista, että leuan liike on ≥ työkappaleen ulkomitta plus vähintään 2 mm välys mekaanisten häiriöiden välttämiseksi.

   3. Konfiguraatiosovitus

     -- Automaattinen signaalin lukitus: Varusta kaksi CS1-G magneettikytkintä avoimen ja kiinni tilan havaitsemiseksi.

     -- Rajoitettu laiteasetelma: HFP:n kolmipuolinen asennus tarjoaa joustavia asennusratkaisuja.

Yhden lauseen yhteenveto

     SOLH HFP:n taloudellinen viputyyppinen rinnakkainen pneumaattinen tarttuja sisältää mekaanisen vipukäytön suuremmalla puristusvoimalla, kolmipuolisen yleiskiinnityksen ja sisäänrakennetun magneettirenkaan, ihanteellisen edullisen kevyen ja keskisuuren kuorman tartuntaratkaisun korkeataajuisiin 3C-, pakkaus- ja yleisiin kustannusherkkään automatisoituihin käsittelyasemiin.
