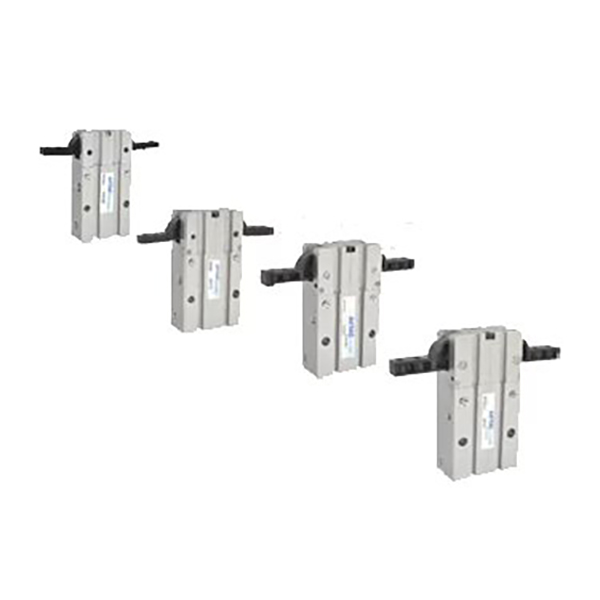

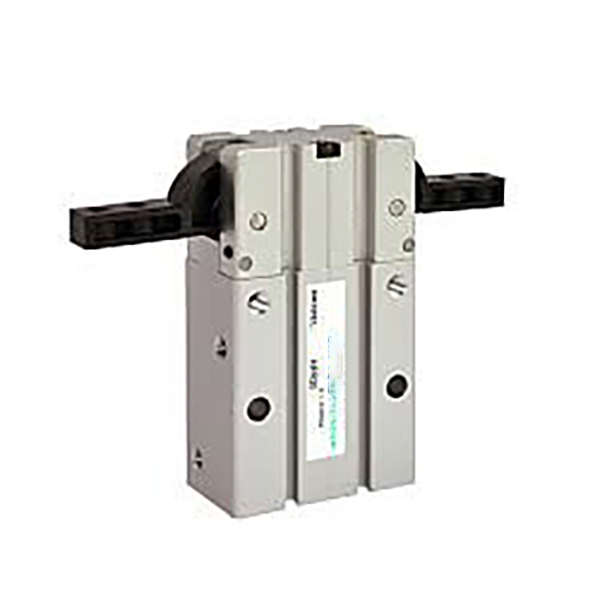

HFR-sarjan 180° Pivot-tyyppinen leveäaukkoinen pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH HFR -sarja on kääntövivustokäyttöinen 180° laaja-aukoinen 2-leukainen pneumaattinen tarttuja. Ydinvahvuudet: 180°:n leukaaukko maksimaalisen välyksen takaamiseksi, erinomainen mekaaninen vältymiskyky, kolme yleistä asennuspintaa, integroitu pölytiivis rakenne ja esiasennettu kestomagneetti. Se on yleisin toimilaitevalinta kevyille asemille, jotka vaativat suurta kääntövaraa poiminta- ja paikka-häiriöiden ja laajan työkappaleen tarttumisen eliminoimiseksi.

Ydinrakenne ja toimintaominaisuudet

     -- Toimintaperiaate: Mäntä työntää kääntövivustokokoonpanoa ja käyttää kahta leukaa pyörivää liikettä varten. Yhden leuan kääntökulma saavuttaa 90°, leuat muodostavat suoran linjan täysin avattuna maksimoidakseen vältettävän tilan.

     -- Toimintaominaisuus: Kaksinkertainen toiminta vakiona; ilmansyöttö kiinnitystä varten, käänteinen ilma avaamista varten. Maksimi avauskulma 180°±2°, ylisulkukulma -2°~-5° vakaaseen asentoon.

     -- Pöly- ja kulumissuoja: Optimoitu pölytiivis rakenne leukaosassa pölyisiin ympäristöihin. Metalliset erotuslevyt eristävät kitkapinnat vähentäen hankausta ja pidentääkseen käyttöikää.

     -- Joustava asennus: Kolme kiinnityspintaa (sivulla / pohjalla / takana). Pohjapohjan tappien reiät parantavat kokoonpanon tarkkuutta ja toistavien paikoitusten johdonmukaisuutta.

     -- Anturin yhteensopivuus: Kestomagneetti varustettu kaikille vaatimuksille. Pyöreät anturiurat sivuseinissä tukevat CMSH/DMSH(S)-magneettikytkimien suoraa asennusta ilman ylimääräisiä kiinnikkeitä.

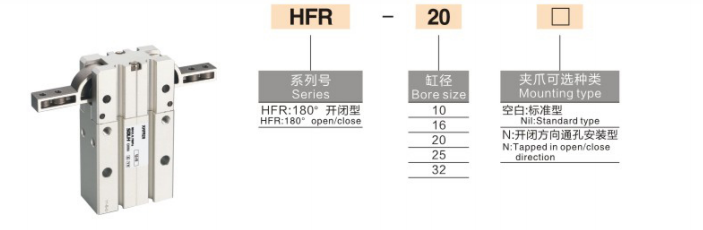

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: HFR20N+2CMSH

   2. Vakiotilauksen viiteesimerkit

     -- HFR16: Poraus 16, kaksitoiminen perusmalli ilman magneettikytkintä

     -- HFR25N: Rei'itys 25, reiän läpi asennettava versio

     -- HFR32+2CMSH: Reikä 32, varustettu kahdella CMSH-magneettikytkimellä

Universal Core tekniset tiedot (kaksitoiminen @0,5 MPa)

Keskeiset kilpailuedut

   1. 180° erittäin leveä aukko täydelliseen mekaaniseen välttämiseen

     -- Leuat kohdistuvat suorassa linjassa täydellä iskulla, mikä tarjoaa maksimaalisen välyksen työkappaleen häiriöongelmien ratkaisemiseksi. Ihanteellinen syvälle ontelolle ja kapeiden avattavien komponenttien poimintalle.

   2. Kevyt ja tehokas nivelrakenne

     - Yksinkertainen vivustorakenne vähentää kehon painoa 15 % verrattuna vastaaviin rinnakkaisiin tarttujaihin, nopea vaste sopii korkeataajuisiin kevyeen kuormitukseen.

   3. Pölytiivis ja kulutusta kestävä vaikeisiin työpajaolosuhteisiin

     -- Erityinen leuan tiiviste estää roskien pääsyn; kitkaa estävät metallierottimet varmistavat käyttöiän ≥ 5 miljoonaa kertaa.

   4. Kolmipuolinen asennus sekä kohdistustapit helpottamaan käyttöönottoa

     -- Monisuuntaiset kiinnitysreiät yhdessä pohjan kohdistustappien kanssa mahdollistavat nopean keskittämisen ja johdonmukaisen toistuvan sijoittelun monimutkaisessa työkaluasettelussa.

   5. Sisäänrakennettu magneetti, valmis anturin asennukseen

     -- Vakiointegroitu kestomagneetti ja erilliset liukuurat eliminoivat ylimääräiset asennuskiinnikkeet, mikä säästää komponenttien kustannuksia ja kokoonpanoaikaa.

Asennusmuodot ja tyypilliset teollisuussovellukset

   1. Asennusvaihtoehdot

   -- Sivukiinnitys: Vaakasuora leveästi avautuva tarrain laajan kokoisen työkappaleen siirtoon kokoonpanolinjoilla

   -- Pohjakiinnitys: Pysty nosto sekä vältettävä liike syvän ontelon muotin ja kontin poiminta varten

   -- Kiinnitys taakse: Sivukiinnitys ahtaille asemille, jotka ovat alttiita mekaanisille häiriöille

   2. Tyypilliset sovellusskenaariot

     -- 3C ja elektroniikka: Pitävät liikkuvat keskikehykset, akkulokerot ja suuret muovikotelot

     -- Autojen komponentit: Lampun kuorien, sisäpaneelien ja suurten kumiosien siirto

     -- Pakkaus ja logistiikka: Vältä suurten laatikoiden, kuormalavojen ja säkitettyjen materiaalien keräämistä

     -- Yleinen automaatio: lastaus/purku, kierto- ja kokoonpanoasemat, jotka vaativat 180°:n välyksen

3-vaiheinen nopea valintaopas

   1. Poraus valitaan työkappaleen massan ja tartuntamomentin perusteella

     -- 10 ≤0,5kg；16 =0,5-1kg；20 =1-2kg；25 =2-3kg；32 =3-5kg. Varaus ≥30 % turvamarginaali.

   2. Kääntöiskun vahvistus

     -- Valitse HFR, jos vaaditaan täyttä 180° välystä; valitse MHW2, jos vain laajakulmakiinnitys ilman vakavia häiriöitä.

   3. Konfiguraatiosovitus

     -- PLC-lukitusohjaus: Asenna kaksi CMSH-kytkintä valvomaan täysin auki ja kiinni -tilaa.

     -- Asennusvaatimus: Vakioversio, jossa kohdistustapit pohjasijoitusta varten; valitse jälkiliite N läpimenevään asennukseen.

Yhden lauseen yhteenveto

     SOLH HFR -niveltyyppinen 180° leveä aukeava pneumaattinen tarttuja käyttää nivelmekanismia, jossa on täysi 180° leukavälys, kolmipuolinen asennus, pölytiivis rakenne ja sisäänrakennettu magneetti; ensisijainen kevyen kuorman toimilaite automatisoituun keräilyyn, vaihtoasemiin, jotka vaativat suurta mekaanista vältettävää tilaa 3C:ssä, auto- ja pakkauslaitteisiin.
