HFY-sarjan Y-tyypin kääntyvä pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH HFY -sarja on kompakti Y-muotoinen kääntötarttuja, jota ohjataan yksimäntä- ja kääntövipumekanismilla, suora vaihtoehto SMC MHC2:lle. Ydinominaisuudet: vivun vääntömomentin vahvistus voimakkaaseen puristusvoimaan, suuri kääntöaukkokulma, ohut runko ahtaaseen asennustilaan. Ihanteellinen pyöreille, kaareville ja epäsäännöllisille pienille komponenteille, joita käytetään laajalti elektroniikassa, laitteistoissa, muoviosissa ja kevyissä kokoonpanoasemissa.

Ydinrakenne ja toimintaperiaate

   1. Voimansiirto: Yksi mäntä työntää kääntövipukokoonpanoa lineaarisen liikkeen muuntamiseksi Y-tyyppiseksi kääntöliikkeeksi. Vipurakenne vahvistaa ulostulomomenttia tehokkaaseen kiinnitykseen.

   2. Toimintatilat

     -- HFY: Kaksitoiminen (vakio) – kaksisuuntainen ilmansäätö avaamista ja sulkemista varten

     -- HFTY: Yksitoimiset normaalisti auki – ilmansyöttöpuristimet; jousi avautuu automaattisesti painehäviön jälkeen

   3. Kääntökulma: Max auki +30°, ylikiinni -10°, tehollinen kokonaiskääntö n. 40°, tarjoaa riittävän aukkovälin osien poimintaa varten.

   4. Rakenne: Kova-anodisoitu alumiinirunko, vahvat leuat, sisäänrakennettu magneettirengas. Kolme kiinnityspintaa (pohja/sivu/taka). Integroidut säädettävät kuristusventtiilit itsenäiseen nopeuden säätöön.

   5. Asennon tarkkuus: Toista paikannustarkkuus ±0,02 mm, vakaa kevyitä tarkkuuspoimintoja varten.

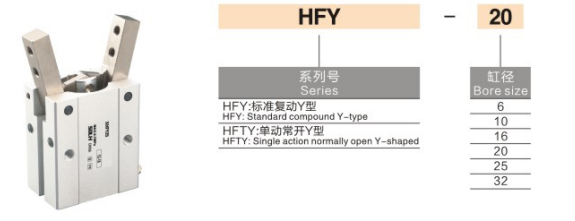

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: HFY20-M9BW

  2. Vakiotilauksen viite

     HFY25-M9BW Reikä 25, kaksitoiminen, varustettu M9BW magneettikytkimellä (1 m kaapeli).

Universal Core tekniset tiedot

Kääntökulma- ja kiristysmomenttitaulukko (@0,5 MPa, vakioleuat)

⚠️ Tärkeä huomautus: Kiristysmomentti pienenee leuan jatkeen pituuden kasvaessa. Turvallisuuskerroin ≥1,5 on varattava kuormituslaskelman aikana.

Ensisijaiset sovellusskenaariot

   ✅ Priorisoi HFY, jos:

     -- Työkappaleet ovat pyöreitä, kaaren muotoisia tai epäsäännöllisiä miniatyyrikomponentteja (elektroniset liittimet, pienet muovikotelot)

     -- Vaatii suhteellisen suuren avautumiskulman (~40°) rajoitetussa asennuskuoressa

     -- Korkeus/leveys rajoitettu laiteasetelma; Y-keinurakenne säästää enemmän tilaa kuin rinnakkaiset tarttujat

     -- Kevyt kuorma ≤ 5 kg, korkeataajuinen pyöräily, vaativa kustannustehokas toimilaite

     -- Tarvitset joustavan kolmipintaasennuksen kompakteja mukautettuja työkaluja varten

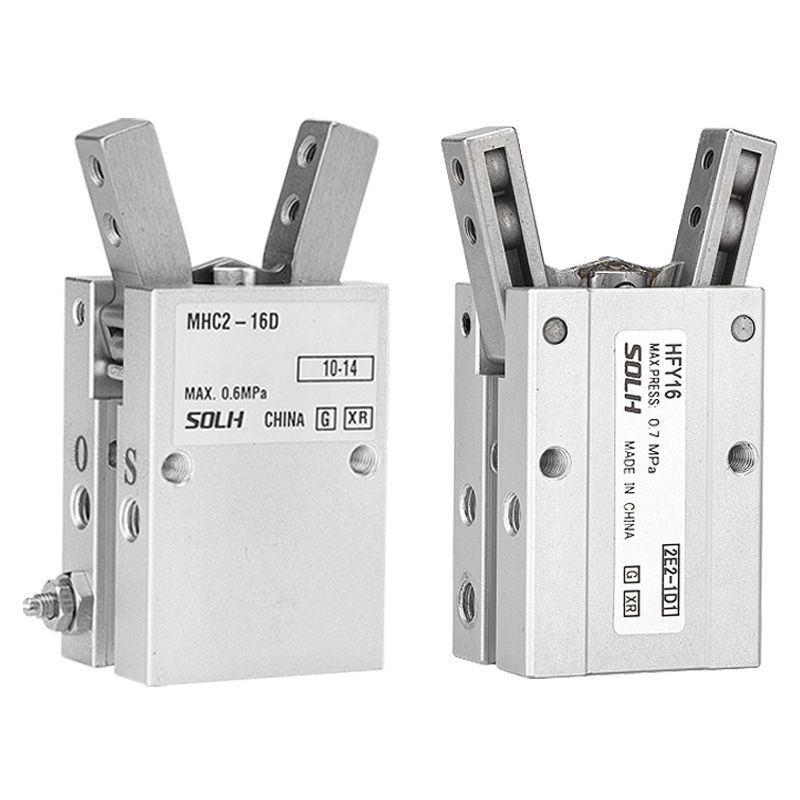

Valintavertailu: HFY VS SMC MHC2

Avainten valintaohjeet

   1. Poran valinta työkappaleen massan ja leuan jatkeen perusteella

     -- Kevyt kuorma ≤1kg → ø6/10; Keskikuormitus 1-5 kg ​​→ ø16-32

   2. Toimintatilan valinta

     -- Yleinen jatkuva tuotanto → HFY kaksitoiminen

     -- Automaattinen avautuminen sähkökatkon jälkeen → HFTY yksitoiminen NO

   3. Asennusasettelu

     -- Ensisijainen oletusasennus pohjaan; sivukiinnitys kapealle leveydelle; takakiinnike kokoonpanolinjan siirtoasemille

   4. Nopeuden säätö

     -- Käytä sisäänrakennettuja säädettäviä kuristusventtiilejä kääntönopeuden ohjaamiseen ja työkappaleen törmäyksen välttämiseen

   5. Asennon palaute

     -- Asenna CMSH / DS1-G magneettiset kytkimet kaksoisuraan täysin avoimen ja kiinni tilan havaitsemiseksi

Yhden lauseen yhteenveto

     SOLH HFY Y-tyyppinen kääntyvä pneumaattinen tarttuja käyttää yhden männän vivun vääntömomentin vahvistusrakennetta, saatavana kaksitoimisena HFY:nä ja yksitoimisena NO HFTY:nä, kolmipinta-asennus sisäänrakennetulla kuristusventtiilillä ja magneettikytkimen aukolla, kustannustehokas vaihtoehto MHC2:lle pyöreisiin ja epäsäännöllisiin, pienten osien kevyisiin ja suuritehoisiin automaattisiin laitteisiin.
