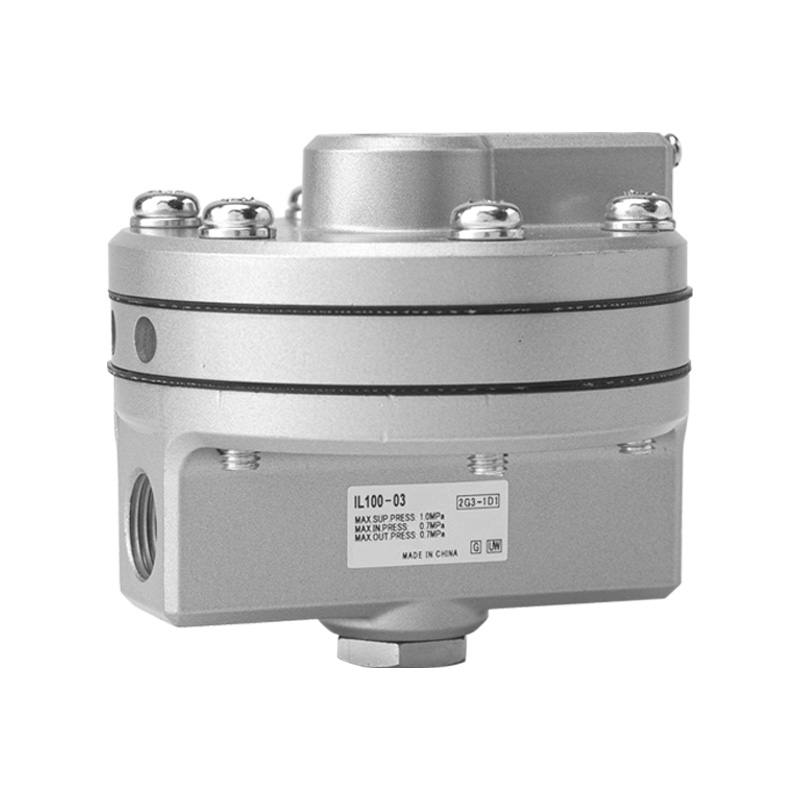

IL100 Series 1:1 Precision Booster Relay (pneumaattinen vahvistin)

Merkki: SOLH by Richge Technology

Tuotteen sijoittelu

     IL100-sarja on 1:1-tarkkuusrele, joka on täysin vaihdettavissa alkuperäisiin SMC-malleihin, tunnetaan myös pneumaattisena signaalivahvistimena tai äänenvoimakkuuden vahvistimena. Sen ydintoiminto on muuntaa matalan virtauksen ohjaussignaalit tasapaineisiksi suurvirtauksiksi. Se ratkaisee tehokkaasti pitkien putkistojen ja suurten pneumaattisten toimilaitteiden aiheuttamat hitaita vasteongelmat, sillä se on erinomainen tarkkuus, erittäin suuri virtauskapasiteetti ja erittäin nopea vastenopeus.

 Ydintoiminto ja toimintaperiaate

  1. Perusmääritelmä

       Pneumaattinen signaali- ja äänenvoimakkuuden vahvistin, jossa on tarkka 1:1 paineen seuranta (lähtöpaine on tiukasti sama kuin tulosignaalin painetta).

  2. Toimintalogiikka

     --SIG (Signaaliportti): Vastaanottaa alhaisen virtauksen ohjauspaineen asennoittimista tai paineensäätimistä

     --SUP (syöttöportti): Liitä paineilman pääsyöttöön, maksimi syöttöpaine 1,0 MPa

     --OUT (Output Port): Toimittaa korkeavirtausilmaa samalla paineella suurten toimilaitteiden ohjaamiseen

     --EXH (Pakokaasuportti): Poistaa jäännösilman nopeasti, kun ohjaussignaalin paine laskee

 3. Ydinarvo

     Ylläpidä tarkkaa signaalipainetta samalla kun vahvistat ulostulovirtausta, mikä nopeuttaa toimilaitteen liikettä huomattavasti.

Tärkeimmät ominaisuudet

   1. Ultra-High Flow & Instant Response

     -- Suurin virtauskapasiteetti: 6 000 l/min (ANR) 0,7 MPa:n syöttöpaineessa

     -- Virtauskerroin Cv = 1,1

     -- Täydellinen pitkän matkan putkistoon, suurireikäisiin sylintereihin ja suuriin kalvotoimilaitteisiin

   2. Erittäin tarkka 1:1 paineenseuranta

     -- Lineaarisuusvirhe ±1 %:n rajoissa

     --Hystereesi ≤ 1 % täysi mittakaava

     -- Tarkka paineen replikointi ilman painehäviötä eikä pitkäaikaista ajautumista

   3. Useita porttiketjuvaihtoehtoja

     --Portin koot: 02 (Rc1/4), 03 (Rc3/8)

     --Vakiokierre: Rc; valinnainen NPT (liite N), G rinnakkaiskierre (liite F)

     -- Neljä erillistä porttia: SIG-signaali, SUP-syöttö, OUT-lähtö, EXH-poisto

   4. Leveä lämpötila ja erityiset mukautetut versiot

     - Vakiomalli: -5 ~ +60 ℃

     -Matala lämpötila L-versio: -30 ~ +60 ℃

     - Korkean lämpötilan T-versio: -5 ~ +100 ℃

     --Kupariton S-versio: Yhteensopiva puolijohteiden valmistuksen ja erittäin puhtaan inertin kaasun kanssa

   5. Kestävä kompakti rakenne

     --Päärunko: alumiiniseos hopeisella korroosionestomaalilla

     --Nettopaino: 0,56 kg

     - Kaksi asennustapaa: Suora kierreasennus; valinnainen metallikiinnike (liite B)

Täydellinen teknisten tietojen taulukko

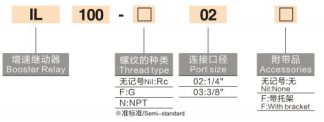

Mallikoodin selitys (IL100-□-□-□-□)

   Esimerkki: IL100-02-N-L-B

     --IL100: Perussarjan koodi

     --02/03: Portin koko (1/4" / 3/8")

     -- Kierteen pääte: N=NPT lanka; ei päätettä=Rc; F=G kierre

     --Erikoisversion pääte: L=matala lämpötila; T = korkea lämpötila; S = kupariton

     --B: Varustettu asennuskiinnikkeellä (ei päätettä = ilman kiinnikettä)

   Yleiset vakiomallit

     --IL100-02: Rc1/4-portti, vakiolämpötila, ei kiinnikettä

     --IL100-03-B: Rc3/8-portti, vakiolämpötila, asennuskiinnikkeellä

     --IL100-N03-L: NPT 3/8 kierre, matalan lämpötilan kestävä variantti

Tyypilliset sovellusskenaariot

     -- Prosessin ohjausventtiilit: Pneumaattiset säätöventtiilit ja kalvotoimilaitteet, yhdistetty asennoittimiin käyttönopeuden lisäämiseksi

     -- Pitkän matkan instrumenttien ilmaputket: eliminoi lähettimien ja toimilaitteiden välisen pitkän letkun aiheuttaman hitaan vasteen

     -- Suuren tilavuuden pneumaattiset sylinterit: Raskaat nosto-, puristus- ja isoiskuiset mekaaniset toimilaitteet

     -- Erittäin tarkat paikannussilmukat: Pneumaattiset järjestelmät, jotka vaativat tarkkaa paineen seurantaa ja nopeaa reagointia

     --Puolijohde- ja erittäin puhtaat kaasulaitteet: Kupariton S-versio puhtaaseen prosessiympäristöön

Yhden lauseen yhteenveto

     Vaihdettava SOLH IL100 -tehostinrele tarjoaa 1:1 tarkan paineenseurannan, korkeintaan 6000 l/min suuren virtauksen ja ±1 % korkean lineaarisuuden erittäin nopealla vasteella, erityisesti suunniteltu eliminoimaan hitaan aktivointiviiveen pitkissä putkistoissa ja suuritilavuuksisissa pneumaattisissa järjestelmissä.
