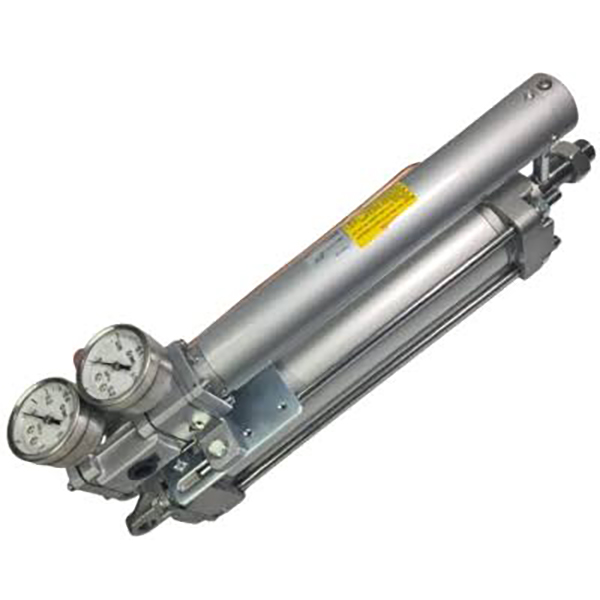

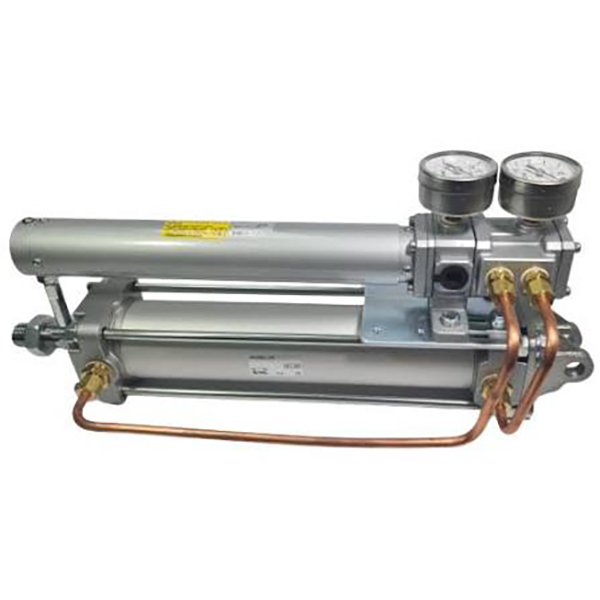

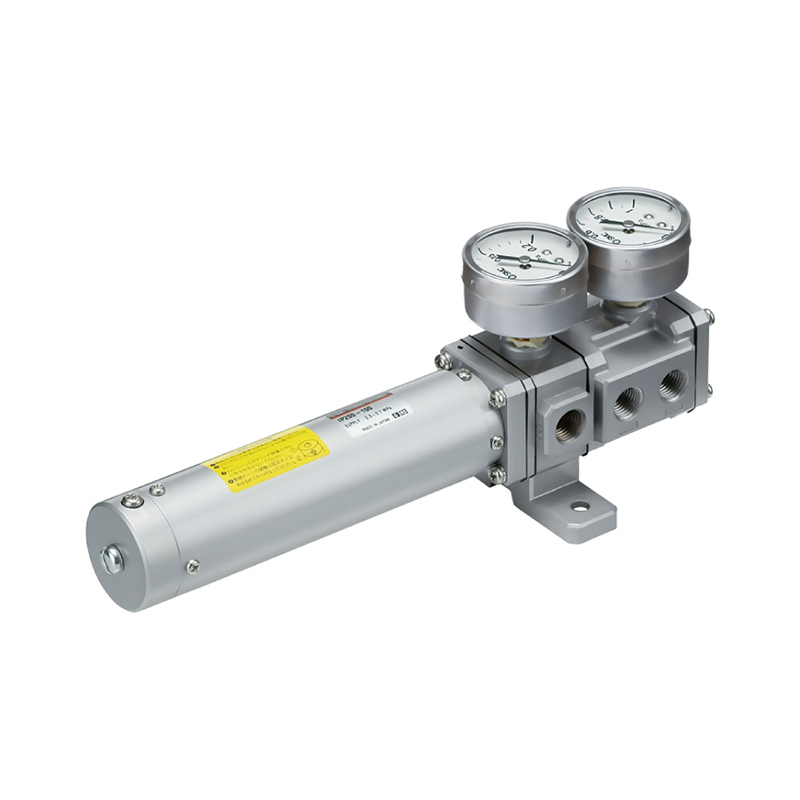

IP200-sarjan pneumaattinen pilottiservosylinterin asennoitin

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     Richge Technologyn SOLH-tuotemerkillä lanseerattu IP200-sarja on pneumaattinen pilottiservosylinterin asennoitin. Se tarjoaa erittäin tarkan suhteellisen asennonsäädön vakiosylintereille, muuntaen lineaarisesti 0,02 ~ 0,1 MPa pneumaattisen ohjaussignaalin sylinterin männänvarren tarkaksi siirtymäksi. Täysin ilmakäyttöinen ilman virtalähdettä, se on luonnostaan ​​turvallinen paikannusratkaisu räjähdysalttiisiin teollisuusympäristöihin.

Tekniset perustiedot

    1. Perusparametrit

     - Yhteensopivat sylinterit: reikä ≥ Ø50mm, iskunpituus 25-300mm (muokattavissa 1 mm:n välein)

     -- Ohjausperiaate: Suutin-läppä-servomekanismi, joka perustuu voimatasapainoteoriaan

     -- Tuloilman paine (SUP): 0,3 ~ 0,7 MPa

     -- Input Control Signal (IN): Vakio 0,02 ~ 0,1 MPa pneumaattinen signaali

     -- Ympäristön ja keskilämpötila: -5 ℃ ~ +60 ℃ (vakioversio)

     -- Portin lanka: Pääportti Rc1/4; painemittarin portti Rc1/8

     -- Nettopaino: n. 700 g (perustuu 100 mm:n iskun malliin) Ohjaustarkkuusindeksi · Herkkyys: ≤ 0,5 % F.S.

     -- Lineaarisuus: ≤ ±2 % F.S.

     -- Hystereesi: ≤ 1 % F.S.

     -- Toistettavuus: ≤ ±1 % F.S.2.

Voiman tasapainon toimintaperiaate

     -- Signaalin syöttö: Pneumaattinen ohjaussignaali tulee porttiin IN ja työntää sisääntulokalvoa.

     -- Servovahvistus: Kalvon siirtyminen muuttaa välystä suuttimeen vasten säätämään vastapainetta ja ohjaa sisäpuolista kelaa vaihtaakseen ilmapiirejä.

     -- Sylinterin käyttö: Paineilman ulostulo OUT1 / OUT2-porttien kautta kaksitoimisen sylinterin pidentämiseksi tai sisäänvetämiseksi.

     -- Asennon palaute: Sylinterin iskun liike vetää takaisinkytkentäkalvoa takaisin kiertokangen ja takaisinkytkentäjousen kautta saavuttaakseen voimatasapainon tulosignaalin avulla; kela palaa neutraaliin asentoon lukitakseen sylinterin tarkasti kohdeasentoon.

Mallikoodin määritelmä (IP200-XXX-YY)

     -- IP200: Perussarjan koodi

     -- XXX: Nimellisisku (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Valinnainen jälkiliite: Ei päätettä: Vakiomalli hiiliteräksisellä takaisinkytkentäjousella -T: Varustettu ruostumattomasta teräksestä valmistetulla takaisinkytkentäjousella -XN: Matalan lämpötilan versio (-30°C ~ +60°C) -XZ: Korkean lämpötilan versio (-5°C ~ +80°C)

Esimerkki: IP200-200-T → 200 mm isku, ruostumattomasta teräksestä valmistettu takaisinkytkentäjousi.

Portin määritelmä

     -- SUP: Pääilmansyöttö (0,3–0,7 MPa)

     -- IN: Pneumaattisen ohjaussignaalin tulo (0,02 ~ 0,1 MPa)

     -- OUT1 / OUT2: Kaksi lähtöporttia kaksitoimiselle sylinterille

     -- EX: Pakokaasuportti

     -- Mittari: Erillinen portti painemittarin asennukseen

Tuotteen ydinedut

     -- Erittäin tarkka räjähdysturvallinen pneumaattinen paikannus Sähköisten servojärjestelmien vertailukelpoinen paikannustarkkuus; täysin ilmakäyttöinen ilman sähkökomponentteja, luonnostaan ​​turvallinen syttyville ja räjähdysherkille työalueille.

     - Kompakti integroitu all-in-one-rakenne Integroitu yksikkörakenne asennetaan suoraan vakiosylintereihin, mikä yksinkertaistaa paikan päällä tapahtuvaa asennusta ja rutiinihuoltotoimenpiteitä.

     -- Kätevä kalibrointirakenne Sisäänrakennettu itsenäinen nollasäätöruuvi ja alueen säätöruuvi nopeaan kalibrointiin paikan päällä ilman lisätyökaluja.

     -- Useita materiaalivaihtoehtoja korroosionkestävyyttä varten. Takaisinkytkentäjousi on saatavana hiiliteräksestä tai ruostumattomasta teräksestä valmistettuina muunnelmina, jotka mukautuvat kosteaan, syövyttävään työpajaympäristöön.

     -- Laaja lämpötila-alueen mukautetut versiot Vakio-, matalan ja korkean lämpötilan valinnaiset mallit tyydyttävät monimutkaisia ​​vaihtelevia lämpötiloja teollisuusolosuhteissa.

Tyypilliset sovellusskenaariot

     -- Tarkkuusasemointiasemat: Leikkaus-, puristus-, päällystys- ja automaattiset materiaalinkäsittelylaitteet

     -- Teollisen prosessin ohjaus: venttiilin avautumisen säätö, radan kireyden säätö ja radan reunan korjausjärjestelmät

     -- Erityiset ankarat ympäristöt: Räjähdys-, pöly- ja vesitiiviit laitteet kemiantehtaille ja kaivoskoneille

     -- Pneumaattinen servoydinyksikkö: Toimii täysien pneumaattisten servopaikannusjärjestelmien keskeisenä ohjauskomponenttina

Käyttö- ja asennusohjeet

     -- Ilmanlähdevaatimus: Tuloilman on oltava kuivaa ja puhdasta ja suodatustarkkuus ≤ 5 μm suuttimen tukkeutumisen ja asennon epäonnistumisen estämiseksi.

     -- Kalibrointiviite: Täydellinen nolla- ja aluesäätö 0,5 MPa:n vakiosyöttöpaineella optimaalisen lineaarisen suorituskyvyn saavuttamiseksi.

     -- Asennussuunta: Tukee asennusta missä tahansa kulmassa; Vältä asennusta, joka aiheuttaa kondenssiveden kerääntymisen yksikön sisäiseen kokoonpanoon.

Yhden lauseen yhteenveto

     SOLH IP200 voimatasapainotussuutin-läppäinen pneumaattinen servoasennoin muuntaa lineaarisesti 0,02 ~ 0,1 MPa:n ilmasignaalin tarkaksi sylinterin syrjäytykseksi, ja siinä on korkea paikannustarkkuus, räjähdysturvallinen pelkkä ilmatoiminto, nolla-/välisäädettävä kalibrointi, räjähdyspaineen säätöyksikkö ja ihanteelliset suhteelliset säätövaihtoehdot. ja tarkkuusautomaatiolaitteet.
