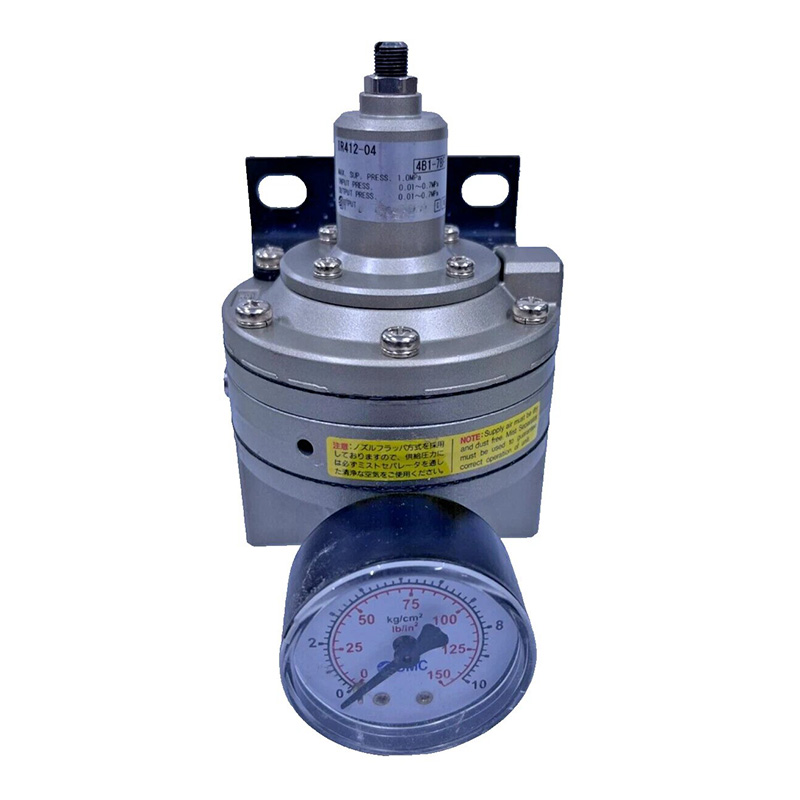

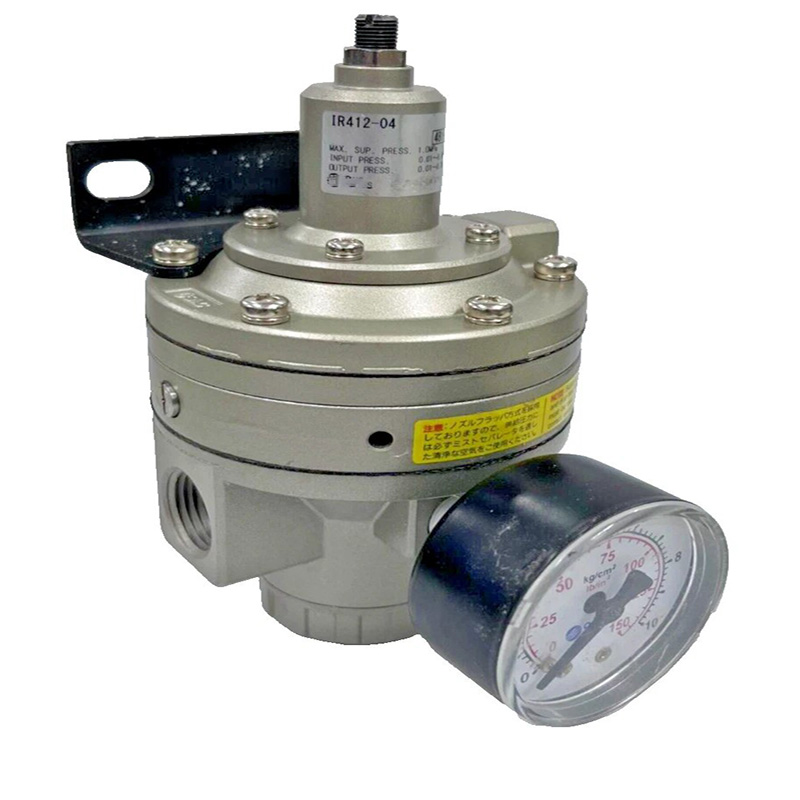

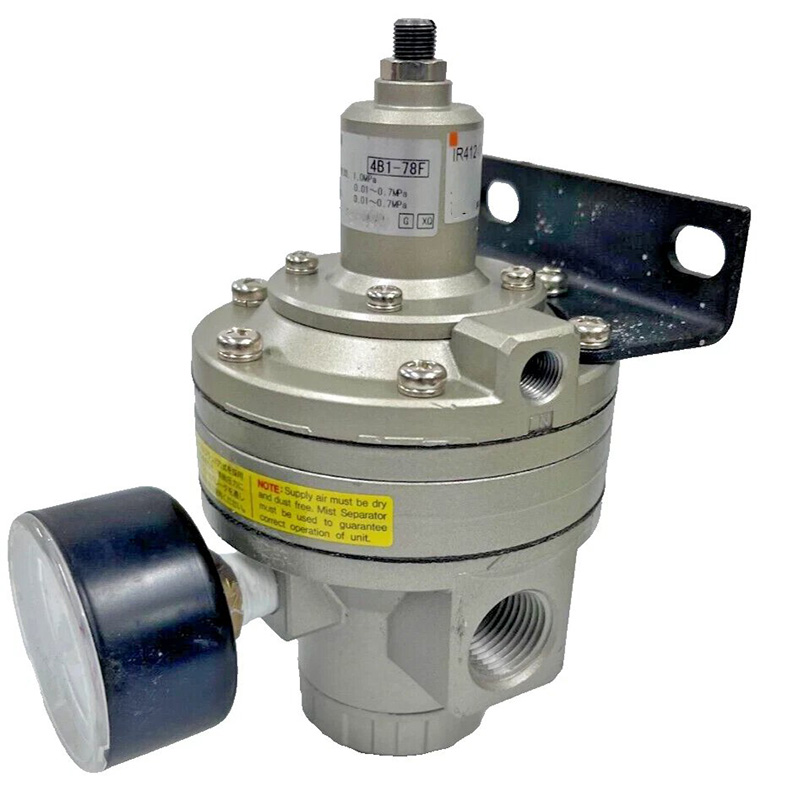

IR412-04-X32 korkean tarkkuuden pilottiohjattu säädin

Merkki: Richge Technologyn SOLH (睿其格科技)

Tuotteen yleiskatsaus

     IR412-04-X32 kuuluu IR-sarjan suuren virtauksen pilottikäyttöiseen tarkkuuspaineen stabilointilaitteeseen. Tämä säädin on suunniteltu vaativiin pneumaattisiin työolosuhteisiin, jotka edellyttävät erittäin vakaata lähtöpainetta ja pientä paineen vaihtelua, täysin mitoiltaan ja suorituskyvyltään vaihdettavissa SMC:n alkuperäisen IR412-sarjan kanssa.

1. Tekniset ydintiedot

      -- Sarjan nimi: IR412 High Precision Stabilizing Regulator

      -- Täydellinen malli: IR412-04-X32

          · 04: Pääportin kierre Rc 1/2"

          · X32: Mukautettu erikoiskokoonpano, mukaan lukien takapakoputki, parannettu herkkyys ja minimaalinen tasainen ilmankulutus

     -- Rakennetyyppi: Pilottiohjattu kevennystarkkuussäädin

     --Soveltuva väliaine: Kuiva ja puhdas paineilma

     -- Suurin tulon työpaine: 1,0 MPa

     -- Säädettävä painealue: 0,01 - 0,7 MPa

     -- Ohjauksen tarkkuus

        · Herkkyys: 0,2 % täysi mittakaava

        · Toistettavuus: ±0,5 % täydestä asteikosta

     -- Virtausteho: Suurin virtauskapasiteetti, lähes kaksi kertaa IR201-malliin verrattuna

     -- Pakokaasukapasiteetin helpotus: Ylipaineinen pakokaasuvirtaus 5 kertaa suurempi kuin tavanomaisissa tarkkuussäätimissä

     - Tasainen ilmankulutus: Erittäin pieni, alle 1 l/min

     --Käyttölämpötila: -5℃ ~ +60℃

     --Nettopaino: n. 1,0 kg

     -- Asennusvaihtoehdot: Paneeliasennus tai kannakeasennus; painemittari asennettavissa etu- tai takapuolelle

2. Suutin-läppäpilotin toimintaperiaate

     -- Paineen asetusvaihe: Kierrä säätönuppia puristaaksesi sisäistä jousta ja sulkeaksesi suuttimen kanavan; pilottiilma työntää pääpuolaa säätääkseen lähtöpainetta.

     -- Vakaa säätövaihe: Poistopaine vaikuttaa kalvoon tasapainottaakseen jousen jännitystä pitäen vakiona esiasetetun paineen.

     --Ylipaineen poistovaihe: Kun alavirran paine ylittää tavoitearvon, kalvo nousee avatakseen suuttimen, ohjauspaine laskee välittömästi ja pääventtiili vapauttaa ylimääräistä ilmaa suurella nopeudella. Ydinetu: Yhdistetty ohjausohjaus ja kevennysrakenne tarjoavat erittäin nopean vastenopeuden, vakaan paineen ja erinomaisen suuren virtauksen suorituskyvyn.

3. Täydellinen mallikoodin selitys (IR412-04-X32)

     --IR412: Suuren kaliiperin korkean tarkkuuden säätimen pohjasarja

     --04: Pääporttimääritys Rc 1/2"

     --X32: Mukautettu päivitysversio

        · Takapakoputken asettelu (vakioversio ottaa käyttöön etupakoputken)

        · Parempi vasteherkkyys

        · Alhainen tasainen ilmankulutus

4. Tuotteen tärkeimmät edut

     -- Ylivoimainen ohjaustarkkuus 0,2 %:n täyden asteikon herkkyydellä, täydellisesti yhteensopivalla kireyden säädöllä, tarkalla sijoittelulla ja nesteen annostelulaitteella.

     --Suuri 1/2 tuuman portti tuottaa maksimaalisen virtauksen tukemalla suurireikäisiä sylintereitä ja paljon kuluttavia pneumaattisia tuotantolinjoja.

     -- Välitön paineen korjaus suuren volyymin vapautuskanavan kautta, joka eliminoi ulostulopaineen vaihtelut nopeasti.

     --Energiaa säästävä rakenne, vakaan tilan ilmankulutus alle 1 l/min, mikä vähentää pitkän aikavälin käyttökustannuksia.

     - Joustava asennusasettelu; painemittari ja kiinnityskannatin voidaan asentaa etu- tai takapuolelle tarpeen mukaan.

     --X32-muokattu takapakoputki estää pölyn ja öljysumun likaantumisen ja pitää työympäristön puhtaana.

5. Tyypilliset sovellusskenaariot

     Tarkkuusliima-annostelu- ja teollisuuspinnoitteen tuotantolinjat Kalvo-, lanka- ja tekstiilien kireydensäätökoneet paino-, litiumakku- ja tekstiiliteollisuudelle Nopeat sylinterien asemointilaitteet, hydrauliset pneumaattiset puristimet ja siirtoautomaatio Laboratoriomittauslaitteet ja pitkäkestoiset paineenpitopiirit Puolijohde-, elektroniikkakokoonpano- ja puhdastila-alustat

Mallin suorituskyvyn vertailu: IR412 VS IR201 VS ARJ310

Yhden lauseen yhteenveto

     IR412-04-X32 on SMC-yhteensopiva suuren kaliiperin pilottitarkkuussäädin, jossa on X32-räätälöity takapakoputki ja erittäin alhainen ilmankulutus. Se toimii huippupaineen ohjausratkaisuna suuren virtauksen tarkkoihin annostelu-, jännityksensäätö- ja paikannusautomaatiojärjestelmiin.
