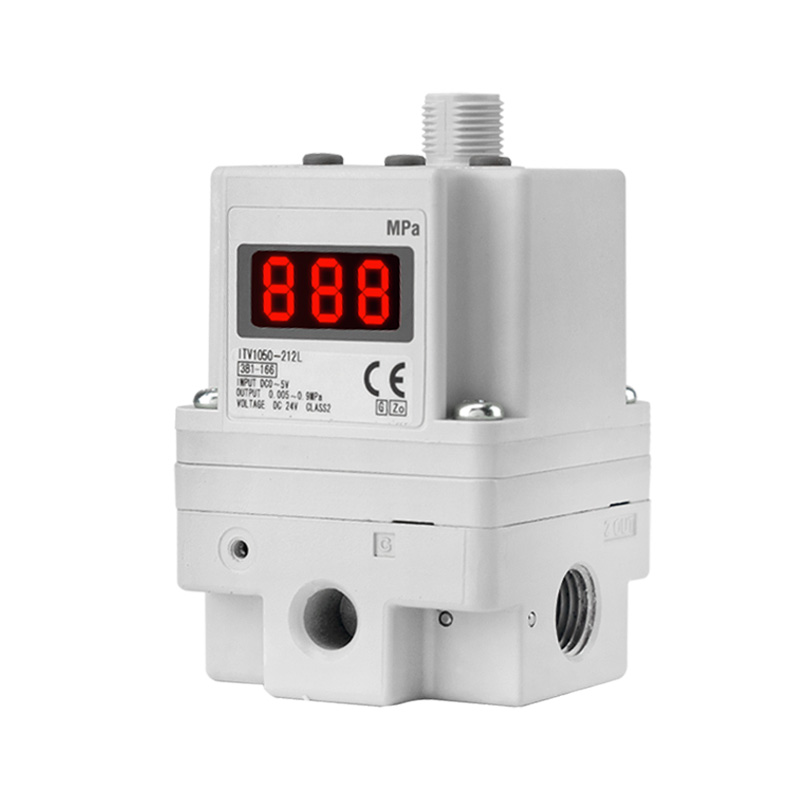

ITV-sarjan suurvirtaus sähköpneumaattinen suhteellinen venttiili

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu ja toimintaperiaate

   1. Tuotteen sijoittelu

     SOLH ITV -sarjan suurivirtaus sähköpneumaattinen suhteellinen venttiili on SMC-vaihdettava sähkö-pneumaattinen muunnoskomponentti. Se toteuttaa portaaton jatkuvan ilmanpaineen säädön sähköisten ohjaussignaalien avulla ja korvaa täysin manuaaliset paineenalennusventtiilit automaattisen, erittäin tarkan paineen kaukosäädön saavuttamiseksi, ja se on erityisesti optimoitu raskaille suurivirtausilmansyöttöpiireille.

   2. Ydintoiminto ja periaate

     -- Ydintoiminto: Muunna sähköinen ohjaussignaali portaattomasti säädettäväksi ilmanpaineeksi automaattista ja kaukosäätöä varten

     -- Toimintaperiaate: Suljetun silmukan sähköpneumaattinen suhteellinen takaisinkytkentäjärjestelmä. Sisäänrakennettu paineanturi tarkkailee lähtöpainetta reaaliajassa ja korjaa automaattisesti poikkeaman, mikä tarjoaa erinomaisen ohjaustarkkuuden ja nopean vastenopeuden

     - Ympäristönsuojeluluokka: IP65 pöly- ja roisketiivis, vakaa toiminta ankarissa teollisuuspajaolosuhteissa

High Flow -sarjan mallien pikaviitetaulukko

Yleiset yleiset tekniset tiedot

     -- Käytettävä neste: Kuiva paineilma

     -- Suurin tulon syöttöpaine: 1,0 MPa

     -- Ympäristön lämpötila ja keskilämpötila: -5 ~ +60 ℃

     -- Virtalähde: DC24V ±10% (osittainen versio tukee DC12-15V)

     -- Virrankulutus: ≤ 4 W (kommunikaatiolla varustetut mallit)

     -- Monitorin lähtösignaali: Analoginen DC1–5V lineaarinen todellisella lähtöpaineella

     -- Portin kierrevaihtoehdot: Rc / NPT / G rinnakkaiskierre, pikakiinnikkeet valinnainen

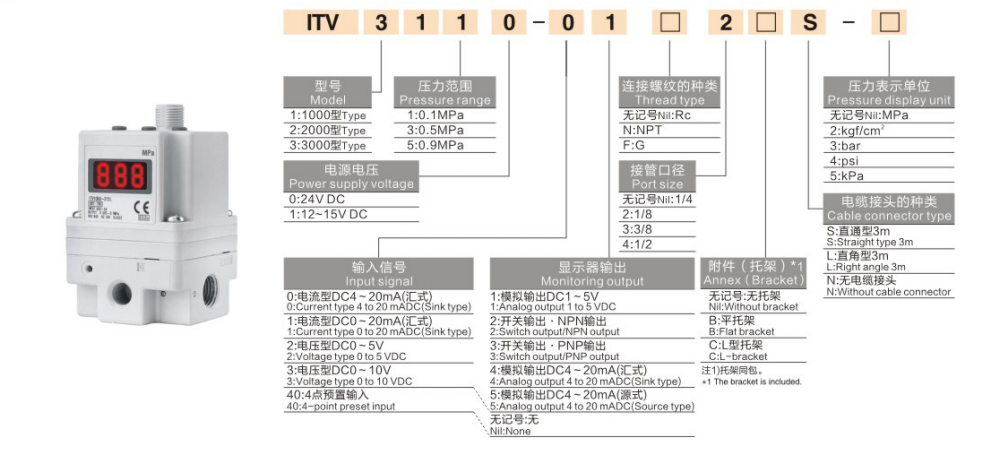

Tulosignaalityypit ja mallin jälkiliitteen määritelmä

  1. Käytettävissä olevat ohjaussignaalit

     -- Analoginen tulo (päävirta): DC0–10 V jännitesignaali, 4–20 mA virtasignaali

     -- Monivaiheinen esiasetus: 4-pisteen / 16-pisteen I/O kiinteän paineen esiasetustoiminto

     -- Kenttäväyläviestintä: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (vaatii erillisen tietoliikennekortin lisävarusteen)

 2. Mallikoodiesimerkki: ITV2050-31F2BN3

     -- ITV2050: ITV2000 medium flow -sarja

     -- 31: G1/4 portin kierre

     -- F: Tasainen asennusteline

     -- 2: DC0–10V analoginen jännitetulo

Tuotteen ydinedut

  1. Paranneltu korkean virtauksen suorituskyky

     -- Suurin virtauskapasiteetti kasvoi noin 5-kertaiseksi verrattuna tavallisiin pienivirtauksiin ITV-sarjoihin, mikä täyttää täydellisesti suurireikäisten sylintereiden ja monisylinteristen synkronisten laitteiden nopean edestakaisen liikkeen vaatimukset.

  2. Erinomainen tarkkuus ja pitkäaikainen vakaus

     -- Ohjaustarkkuus ±1 % F.S., erittäin nopea vastenopeus ja pieni paineen vaihtelu, ihanteellinen tarkkuuskokoonpanoon, puolijohdekäsittelyyn, automaattiseen pinnoitukseen ja muihin korkeatasoisiin tuotantolinjoihin.

  3. Kompakti ja kevyt optimoitu ääriviiva

     -- ITV2100-mallin painoa vähennetty 19 % edelliseen sukupolveen verrattuna, joustava kannatin ja pohjakiinnitys, joka sopii rajoitettuun asennustilaan.

  4. Käyttäjäystävällinen älykäs toiminta

     -- Sisäänrakennettu kirkas LED-digitaalinen näyttö reaaliaikaiseen painearvojen visualisointiin; varustettu itsediagnoosialgoritmilla ja vikahälytyslähdöllä paikan päällä tapahtuvan vianmäärityksen ja huollon yksinkertaistamiseksi.

Tyypilliset teolliset sovellukset

     -- Paineensäätö suurvirtaussylintereille ja pneumaattisille toimilaitteille: Pakkauskoneet, automaattiset annostelu- ja liimauslaitteet

     -- Monivaiheinen automaattinen paineenvaihto: hitsauslaitteet, niittausasemat, kalvon ja langan kireyden ohjausjärjestelmät

     -- Ultratarkat pneumaattiset prosessisilmukat: puolijohteiden valmistus, optinen testaus, lääketieteelliset tarkkuusautomaatiolaitteet

     -- Keskitetty etäpaineensäätö automatisoiduilla tuotantolinjoilla: Vaihda useita manuaalisia säätimiä yhden luukun digitaalista paineenhallintaa varten

Mallin valintaohjeet

     -- Valitse sarja vaaditun virtausnopeuden mukaan: ITV1100 mikropienelle virtaukselle, ITV2100 yleiselle keskivirtaukselle, ITV3100 suuren virtauksen raskaille laitteille

     -- Vahvista säädettävä painealue kattamaan kaikki prosessin työpainevaatimukset (0,005–0,9 MPa täysi alue valinnainen)

     -- Vastaa ohjaussignaalin tyyppiä: DC0–10V analoginen jännite vakiovaihtoehtona; valitse oma tietoliikennekortti, jos digitaalista kenttäväyläohjausta tarvitaan

     -- Vahvista asennuslomake: Pohjakiinnitys / sivukiinnitys / kannakekiinnitys vastaamaan paikan päällä olevan ilmaputkilinjan asettelua

Yhden lauseen yhteenveto

     SOLH ITV:n korkeavirtauksinen sähköpneumaattinen suhteellinen venttiili toteuttaa portaaton digitaalisen paineensäädön sähköisten ohjaussignaalien avulla, varustettu erittäin suurella virtauskapasiteetilla, IP65-teollisuussuojalla ja monityyppisillä analogisilla/kenttäväyläsignaaliliitännöillä, joka toimii ydinohjauskomponenttina kauko-ohjatussa, erittäin tarkassa ja suuren volyymin ilmanpaineen säätelyssä kaikissa automatisoiduissa pneumaattisissa järjestelmissä.
