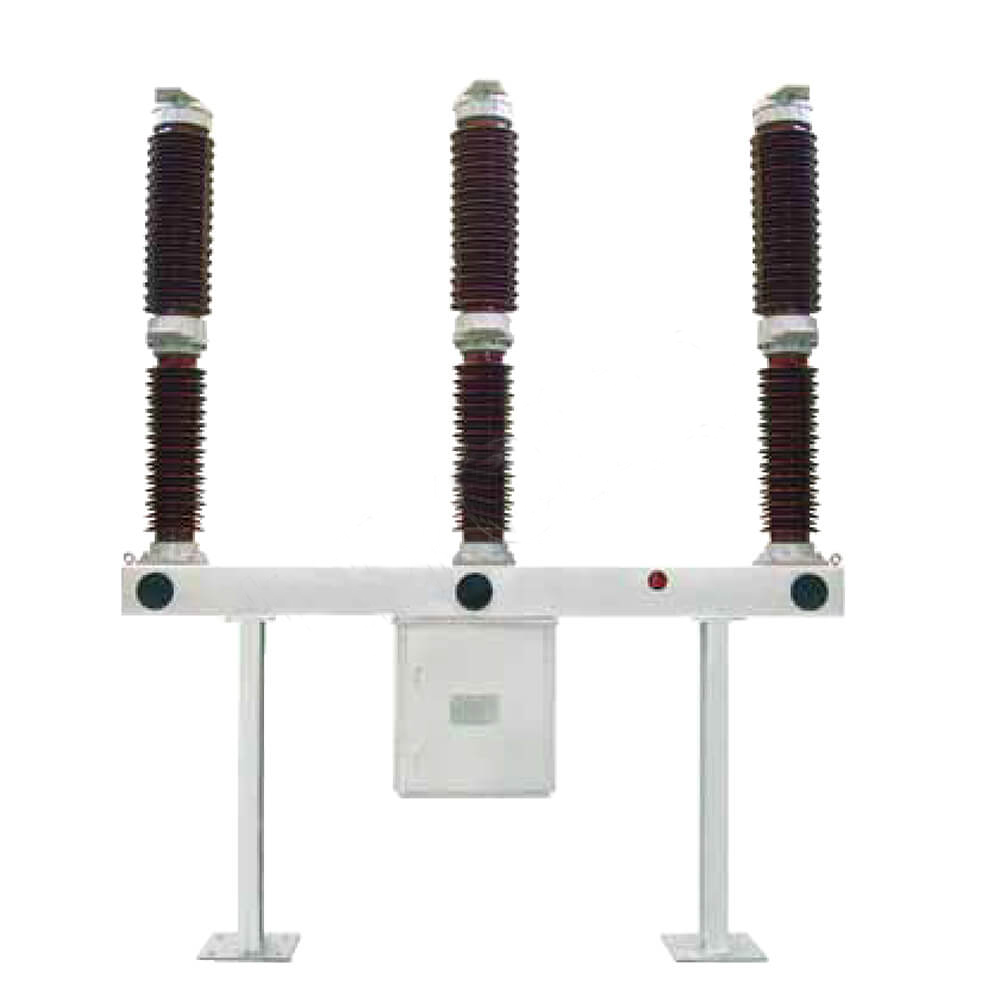

LW36-126 110KV 126KV Outdoor SF6 Cirgraber

LW36-126 110KV 126KV Outdoor SF6 Cirgraber

LW36-126/145 on yhdistetty laite, mukaan lukien SF6: n live-säiliön katkaisija, jolla on omavarakaari-sukupuuttotekniikka. Katkaisijoita on saatavana yhden tai kolmen navan toimintaan ， sitä käytetään katkaisemaan nimellisvirta, vikavirta tai sähkölinjojen kytkemiseen ja siten toteuttamaan sähköjärjestelmän hallinta ja suojaaminen. Se kykenee säännölliseen käyttöön ja sitä voidaan käyttää myös kytkentäkatkaisijana. Uusi jousen toimintamekanismi varmistaa korkean luotettavuuden ja turvallisuuden.

LW36-126/3150-40 Itsetutkittu korkeajännite SF6-katkaisija on ulkoilmakatkaisija, joka on suunniteltu korkeajännitteisiin vaihtovirtajärjestelmille. Se on ihanteellinen käytettäväksi sähköverkkoissa, joiden enimmäisjännite on 145 kV ja nimellistaajuus 50 Hz. Tätä katkaisijaa käytetään katkaisemaan nimellisvirrat, vikavirrat tai piirien vaihtamiseen, mikä tarjoaa välttämättömän ohjauksen ja suojauksen sähköjärjestelmille. Se soveltuu myös käytettäväksi linkin katkaisijana verkkoyhteyksiin.

Tämä tuote käyttää SF6 -kaasua sekä kaaren sammutus- että eristävää väliaineena. Se on varustettu viimeisimmällä itsemurskatulla kaaren sammutustekniikalla ja siinä on uusi jousen toimiva mekanismi. LW36-126/3150-40 tarjoaa pitkän sähköisen käyttöiän, alhaisen toiminnan, alhaisen melun ja korkean luotettavuuden, mikä tekee siitä luotettavimman valinnan korkean korkean alueen tai 132 kV: n tehojärjestelmille. Se voi myös korvata samantyyppiset tuodut tuotteet.

Rakenteelliset piirteet

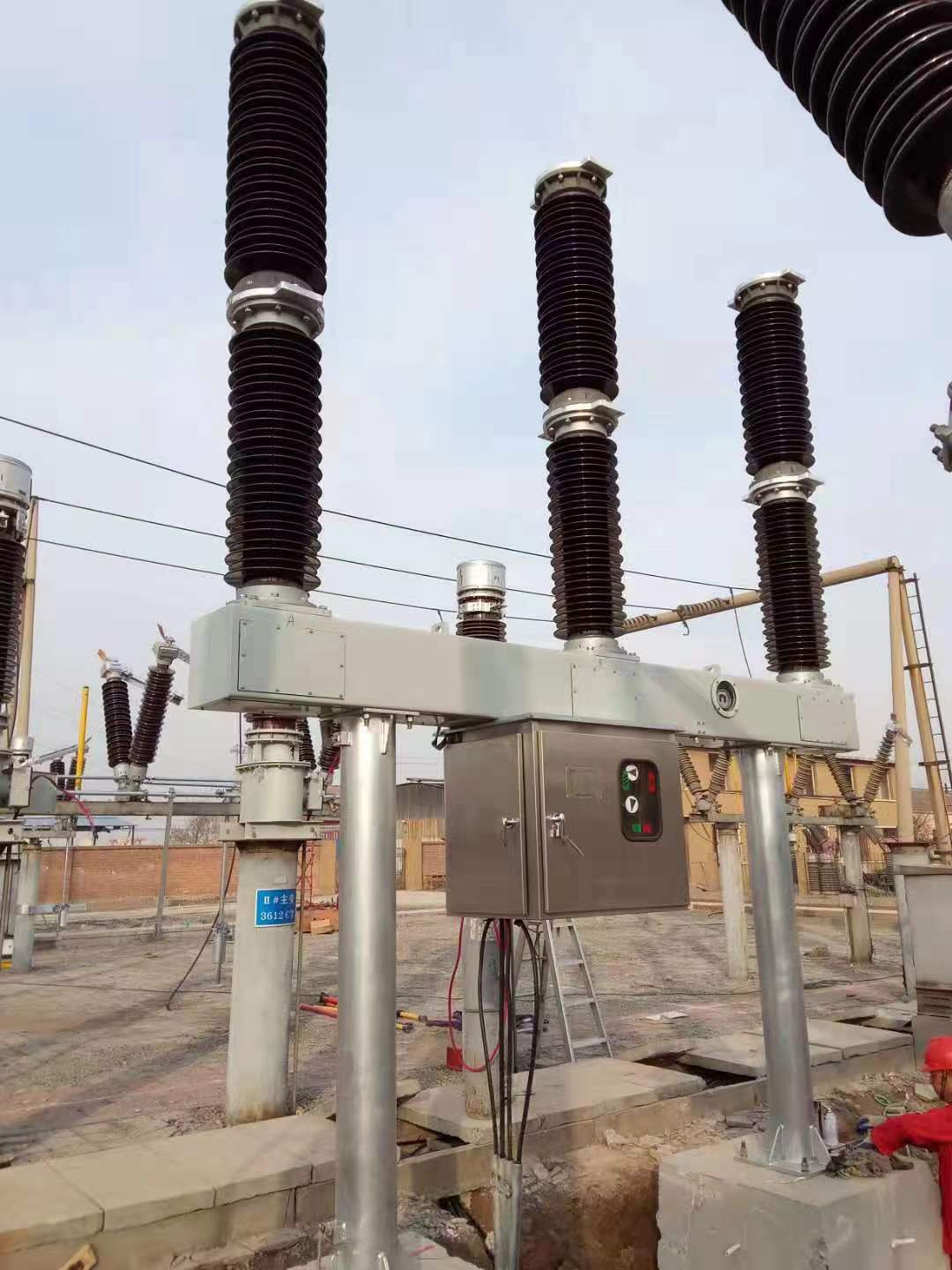

Katkaisija omaksuu kolmivaiheisen posliinipylvään yhden katkaisun rakenteen. Kolme vaihetta on varustettu jousen toimintamekanismilla, joka on järjestetty keskitetysti ja kolmivaiheinen, joten ulkonäkö on uusi ja hieno. Katkaisija käyttää SF6 -kaasua eristys- ja kaaren sammutusväliaineena. Toiminnan aikana katkaisijan kolmen navan SF6-kaasu on kytketty ja osoitintyyppistä tiheysrelettä käytetään sen paineen ja tiheyden etenemisen seuraamiseen. Itsenergian kaaren sammutusperiaatteen ja optimoidun suunnittelun vuoksi katkaisijan liikejärjestelmässä mekaanista tehokkuutta paranee tehokkaasti ja toimintatyö minimoituu;

Erinomainen murto suorituskyky ja pitkä sähköelämä;

Asennuskehys ja tuki on valmistettu korkealaatuisista teräslevyistä, jotka on taivutettu kokonaisuutena. Pintakäsittely hyväksyy kuumasta galvanointiprosessia. Kaikki paljaat kiinnittimet on valmistettu erittäin lujasta materiaalista ja kuumasta galvanoidusta tai ruostumattomasta teräksestä valmistetuista vakioosista. Mekanismilaatikkokuori on valmistettu ruostumattomasta teräksestä, joten tuotteella on erinomainen korroosionkestävyys; korkea mekaaninen luotettavuus ja sitä voidaan käyttää usein;

Rikkiheksafluoridikaasun luontaisen korkean eristyslujuuden ja katkaisijan optimaalisen kontaktin liikkeen vuoksi katkaisija katkaisee kapasitiivisen virran ilman uudelleenjohtoa; Ulkoinen eristystaso on korkea, ulkoinen eristys on suunniteltu suurella hiipivällä etäisyydellä, hiimissuhteen etäisyys on ≥31 mm/kV ja liankestävyyden suorituskyky on erinomainen. Se voi toimia myös turvallisesti ankarissa ympäristöissä;

Vahva virran kantokyky: Lämpötilan nousun testi suoritetaan 1,2 -kertaisen nimellisvirran mukaan 3150A, ts. 3780A, ja lämpötilan nousulle on edelleen suuri marginaali kussakin pisteessä;

Tuotteen yleinen ulkonäkö on kompakti, paikan päällä oleva asennus ja käyttöönotto ovat käteviä ja ylläpitotyökuorma on pieni.

Sovellukset:

Sähköverkon suojaus: Käytetään laajasti 132 kV: ssä tai suuremmassa jännitehontehokoissa suojausta ja hallintaa varten.

Kytkentätoiminnot: Soveltuu piirin kytkemiseen ja linkkiruutajana sähköjärjestelmän yhteydessä.

Korkean korkeuden käyttö: Ihanteellinen käytettäväksi korkealla alueilla sen vankan suunnittelun ja edistyneen tekniikan vuoksi.

Ympäristöolosuhteet käytettäväksi

Käyttötavat normaalit ympäristöolosuhteet täyttävät seuraavat vaatimukset:

a) ympäristön ilman lämpötila -25 ℃ (-40 ℃) ~ +40 ℃;

b) korkeus ≤2500 m (2000 m);

c) tuulen nopeus ≤34 m/s;

d) päivittäinen lämpötilaero ≤25 ℃;

e) auringonpaisteen voimakkuus ≤1000 W/m;

f) maanjäristyksen resistenssitason maanjäristyksen voimakkuus 8 astetta (vaakasuora kiihtyvyys 0,2 g, pystysuuntainen kiihtyvyys 0,1 g);

g) jääpaksuus ≤10 mm;

h) ilman pilaantumistaso ei ylitä tasoa ⅲ GB/T 5582;

i) Asennuspaikka ulkona.

Jos käyttäjällä on erityisiä vaatimuksia käyttöympäristöolosuhteille, hän voi neuvotella Liyond -asiantuntijoiden kanssa.

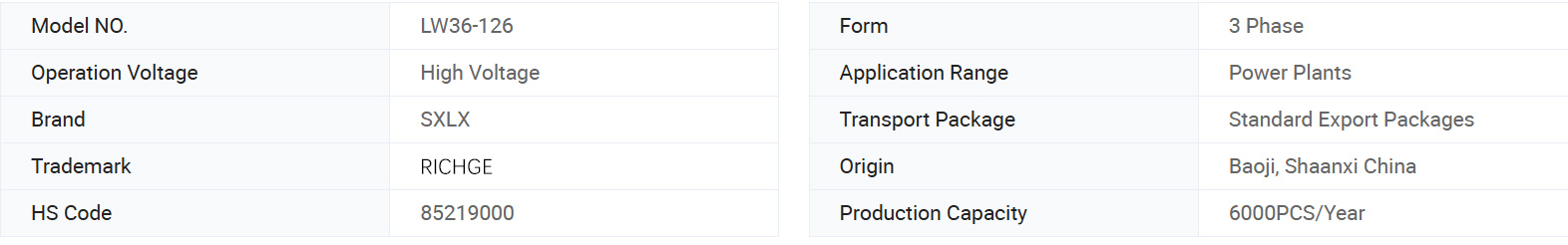

Perustiedot.

Tekniset parametrit

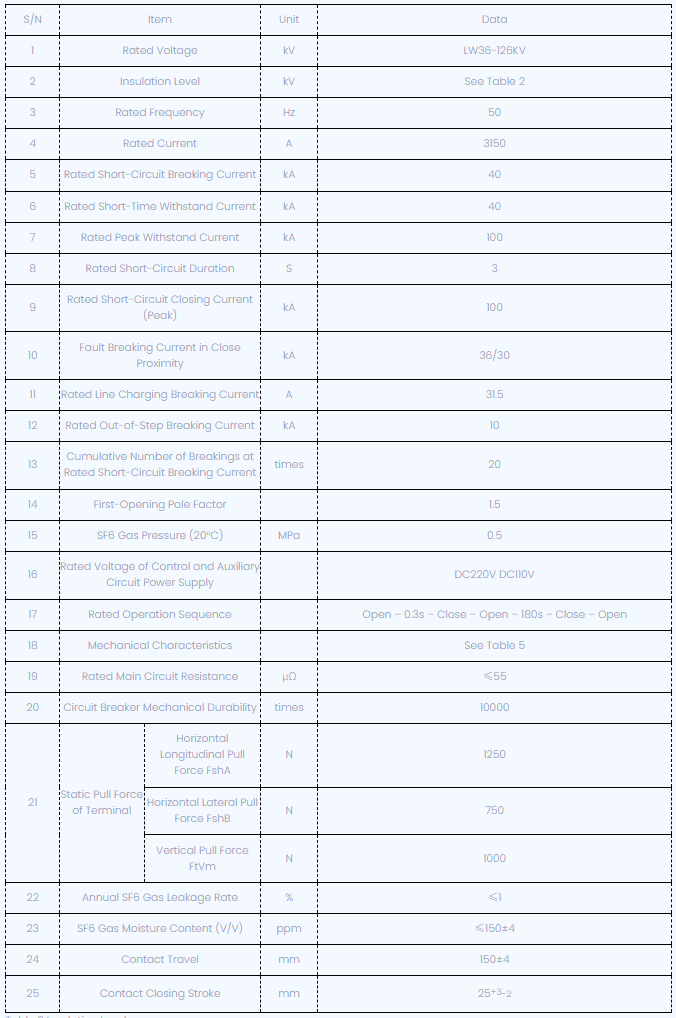

LW36-126 SF6 Circtioner -tekniset parametrit

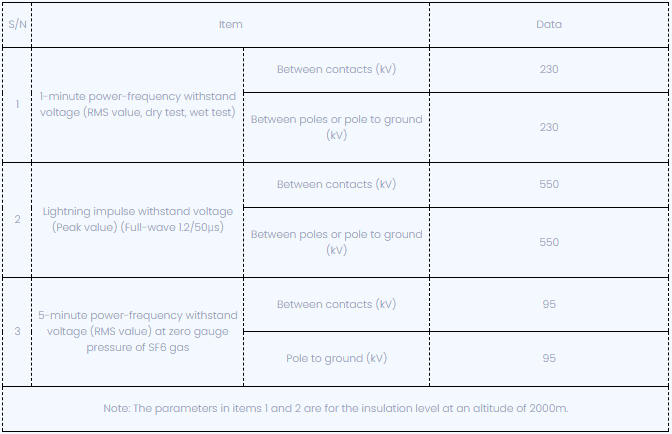

Taulukko 2 eristystaso

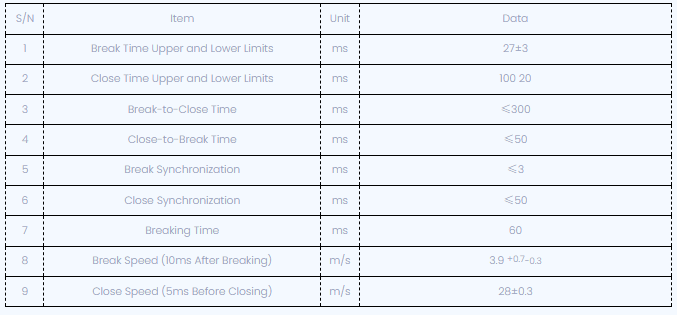

Taulukko 3 Mekaaniset ominaisuudet

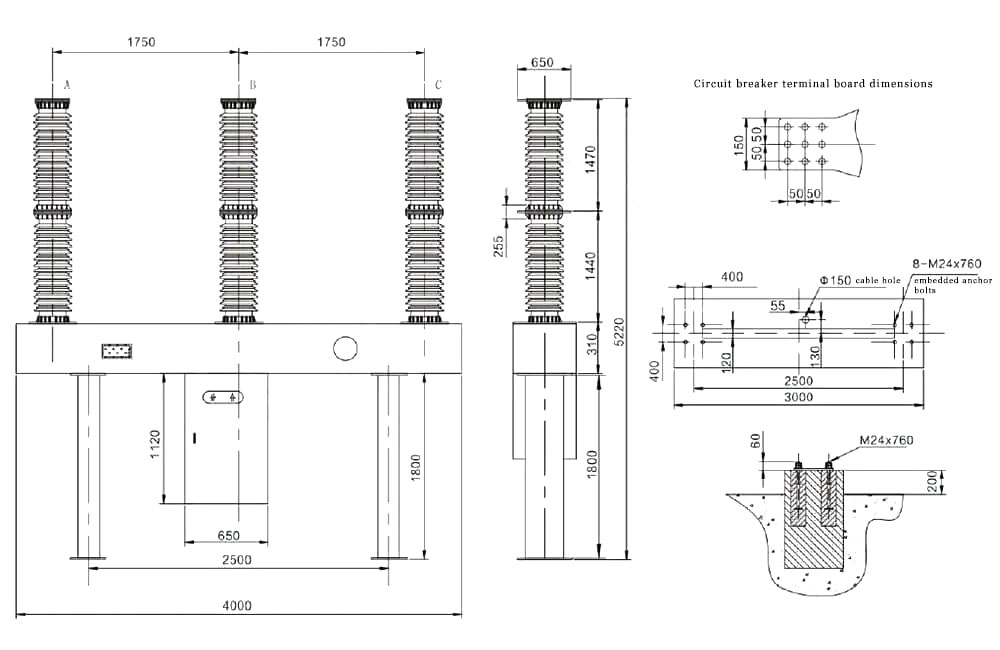

Tekninen piirustus

LW36 SF6 Circtioner -tilausilmoitus

Katkaisijamalli ja tekniset tiedot;

Nimellis sähköparametrit (jännite, virta, murtovirta jne.)

Ympäristöolosuhteet käytölle (ympäristön lämpötila, korkeus, ympäristön pilaantumistaso)

Nimellisohjauspiirin sähköparametrit (energian varastointimoottorin nimellisjännite, aukko- ja sulkemiskelan nimellisjännite);

Varaosien nimi ja määrä, erityiset laitteet ja työkalut vaaditaan (on tilata erikseen);

Ensisijaisen yläliittimen johdotussuunta.

LW36 SF6 Circtioner -tilausilmoitus

Katkaisijamalli ja tekniset tiedot;

Nimellis sähköparametrit (jännite, virta, murtovirta jne.)

Ympäristöolosuhteet käytölle (ympäristön lämpötila, korkeus, ympäristön pilaantumistaso)

Nimellisohjauspiirin sähköparametrit (energian varastointimoottorin nimellisjännite, aukko- ja sulkemiskelan nimellisjännite);

Varaosien nimi ja määrä, erityiset laitteet ja työkalut vaaditaan (on tilata erikseen);

Ensisijaisen yläliittimen johdotussuunta.
