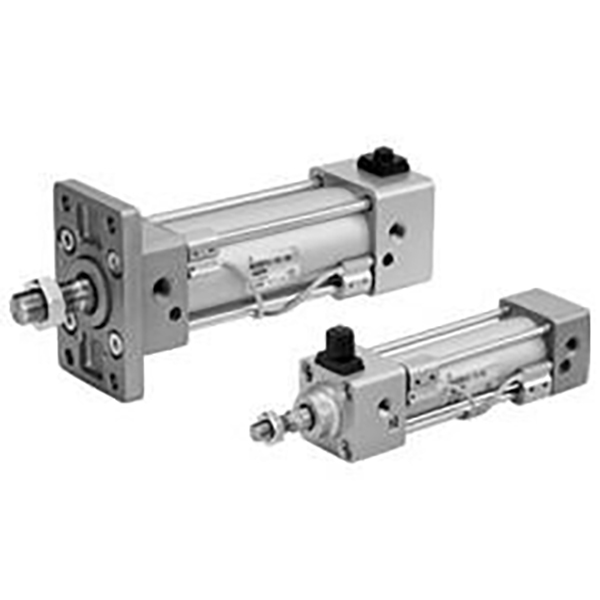

MBB-sarjan kevyt raidetangon vakiosylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MBB -sarjan kevyt raidetangon vakiosylinteri (MB-Z-sarja), perinteisen MB-sarjan päivitetty seuraaja 10 %:n painonpudotuksilla. Varustettu neliömäisillä päätykappaleilla, säädettävillä kaksipäisillä ilmatyynyillä ja runsailla kiinnitysvaihtoehdoilla. Käytetään laajasti yleisissä automaatiolaitteissa keskinopeudella, korkealla taajuudella ja keskisuurilla kuormituksilla. Asennusmitat ovat ISO 15552 -standardin mukaiset, vaihdettavissa kilpailevien merkkien raidetangon sylintereihin.

Ydinrakenne ja ominaisuudet

   1. Rakenne: Pyöreä alumiinirunko, sisäiset raidetangot, neliömäiset päädyt, säädettävä ilmatyyny molemmissa päissä, korkea rakenteellinen jäykkyys.

   2. Materiaali: Kova-anodisoitu alumiinirunko, lujat valetut päätykappaleet, kova kromattu männänvarsi, lujat vetotangot, kulutusta kestävät ja pitkä käyttöikä.

   3. Toimintavaihtoehdot

     -- MBB: Yksitankoinen kaksitoiminen (ilman sisäänrakennettua magneettia)

     -- MDBB: Yksitankoinen kaksitoiminen (sisäänrakennettu magneettirengas automaattiselle kytkimelle)

     -- MBW/MDBW: Kaksinkertainen sauva, kaksitoiminen, erinomainen vääntöä estävä suorituskyky

   4. Pehmuste: Itsenäisesti säädettävä ilmatyyny molemmissa päissä, vähentää tehokkaasti pääteiskuja, tärinää ja melua.

   5. Anturin asennus: Esikoneistetut urat M9B/A93/M9BW magneettisille automaattikytkimille männän asennon havaitsemiseksi.

   6. Kevyt päivitys: Optimoitu päätykappaleen geometria, 10 % kevyempi kuin vanha MB-malli, helpompi koota ja kuljettaa.

   7. Standardien yhteensopivuus: ISO 15552 -kiinnitysstandardi, suora tuotemerkkien välinen vaihdettavuus.

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MDBB40-100Z-M9BW

   2. Esimerkkejä vakiotilauksista

     -- MBB50-200Z: Bore50, isku200, kevyt perusmalli ilman magneettia

     -- MDBB63-150Z-LB: Poraus 63, isku150, sisäänrakennettu magneetti, jalkakiinnitys

     -- MDBB80-300Z-FA: Poraus 80, isku 300, tangon puoleinen laippakiinnitys

Tekniset perustiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

 1. Kaksitoiminen MBB / MDBB

Asennustyypit ja johdannaismallit

   1. Asennusvaihtoehdot

     -- B Perustyyppi: Suora asennus päätykannen kautta reikien läpi

     -- LB-jalkakiinnitys: vakaa vaakasuora asennus raskaaseen kuormaan

     -- FA/FB-laippa: Tangon/pään puoleinen laippa pystysuoraan asennukseen

     -- C/D Haarukka: Yksi/kaksoishaarukka saranoituun kääntöliikkeeseen

     -- T Trunnion: Keskimmäinen kannatin kiertomekanismille

   2. Pääjohdannaissarja

     -- MBB/MDBB/MBW: Vakio yksitankoinen ei-magneetti/magneetti ja kaksitankoinen sylinteri

     -- MBK/MDBK: Pyörimätön varren sylinteri estää männänvarren kiertymisen

     -- -XB6 korkean lämpötilan tyyppi: Toiminta-alue -20 ~ +150 ℃

     -- -XC6 ruostumattomasta teräksestä valmistettu männänvarsi: Lievästi syövyttävään ja kosteaan ympäristöön

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima todellisesta kuormituksesta, vara ≥50 % turvamarginaali. Aseta etusijalle MBB keskinopeukselle keskikuormitukselle yleisautomaatiolle.

   2. Iskun vahvistus: Lisää 10–20 mm turvamarginaali tehokkaaseen liikenteeseen. Max vakioisku 1000mm, räätälöity 1500mm asti.

   3. Konfiguraatiosovitus

     -- Asennon tunnistus: Valitse MDBB:n sisäänrakennettu magneettimalli, sovita M9B/A93 automaattiset kytkimet.

     -- Asennus: LB-jalkakiinnike vaakasuoraan raskaaseen kuormaan; FA-laippa suositeltava pystyasennukseen.

     -- Erikoisolosuhteet: Valitse -XB6 korkeaan lämpötilaan, -XC6 ruostumaton tanko syövyttävään ympäristöön.

Yhden lauseen yhteenveto

     SOLH MBB:n kevyt raidetangon vakiosylinteri täyttää ISO15552-standardin, säädettävällä ilmatyynyllä ja useilla kiinnitysmenetelmillä, ihanteellinen yleiskäyttöinen lineaarinen toimilaite keskikuormitettaville korkeataajuuksisille automaatiotuotantolinjoille.
