MGG-sarjan Heavy Duty pitkäiskuinen ohjaustangon sylinteri | Erittäin jäykkä pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

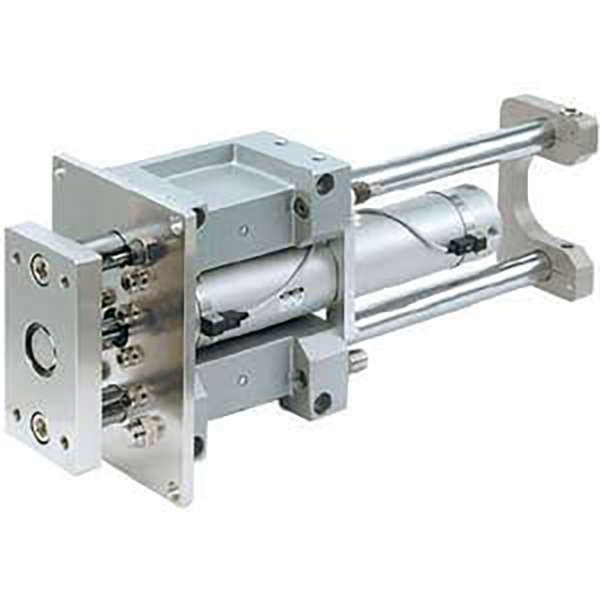

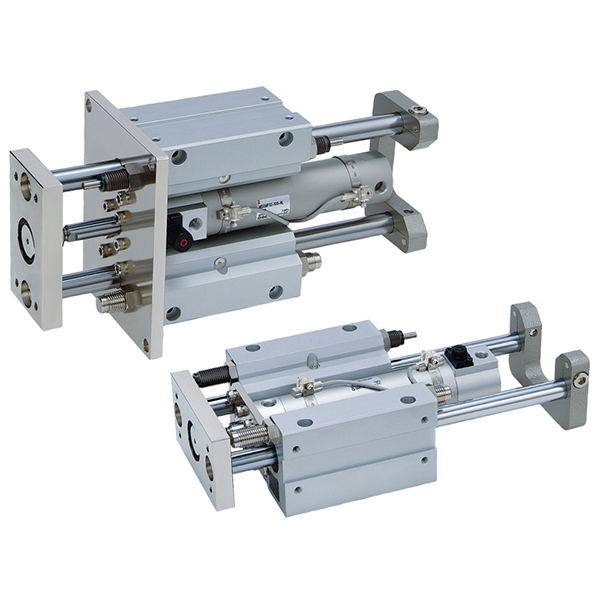

     SOLH MGG -sarja on ammattimainen raskaaseen käyttöön tarkoitettu pitkätahtinen ohjaustankosylinteri, jossa on pyöreä sylinteriputki + ulkoinen kaksoisohjaintankorakenne. Tämä sarja on suunniteltu erittäin korkeaan jäykkyyteen, äärimmäiseen sivuttaiskuormituksen kestävyyteen, vakaaseen pitkän matkan toimintaan ja erittäin tarkkaan pyörimisenestokykyyn. Tämä sarja kattaa porauskoot φ20 mm:stä φ100 mm:iin ja tarjoaa kaksi konfiguroitavaa mallia: MGGM hiiliseoksesta valmistettu liukulaakerityyppi ja MGGL korkean tarkkuuden kuulalaakerityyppi. Se on erityisesti suunniteltu pitkiin iskuihin, raskaaseen kuormitukseen, voimakkaisiin ja epäkeskisiin työolosuhteisiin, ja sitä käytetään laajalti automatisoiduissa nosto-, käännös-, pysäytys- ja työntöasemissa.

Tärkeimmät rakenteelliset edut

• Erittäin jäykkä ja raskas rakenne: Paksu pyöreä sylinteriputki ja suurihalkaisijaiset ulkoiset kaksiohjaintangot, joissa on laaja jänneväli, MGG-sarja tarjoaa alan johtavan taivutus-, vääntö- ja sivuvoiman kestävyyden. Sen sivukuormitus on yli 3 kertaa tavallisiin sylintereihin verrattuna, mikä varmistaa nollan painumisen pitkillä iskuilla ja nollapoikkeaman raskaan kuormituksen aikana.

• Alan johtava pitkäiskuinen suorituskyky: Täysi sarja tukee 1300 mm:n maksimiiskua, mikä ylittää huomattavasti MGP- ja MGQ-sarjojen iskurajat. Se mukautuu täydellisesti pitkän matkan materiaalin kuljetukseen, korkean liiketason nostoaseen ja laajennettuun lineaariseen ajotapaan.

• Kaksoislaakerikokoonpanot täydellisiin skenaarioihin

￮ MGGM (liukulaakeri): Varustettu hiiliseoksesta liukuvalla holkilla, siinä on ylivoimainen sivuttaiskuormituksen kestävyys, iskunkestävyys ja kulutuskestävyys, ja se on ensimmäinen valinta raskaassa kuormituksessa, pölyisissä ja iskunkestävissä ankarissa työolosuhteissa.

￮ MGGL (kuulalaakeri): Korkean tarkkuuden lineaariset kuulalaakerit mahdollistavat erittäin alhaisen kitkan, erittäin pehmeän iskunliikkeen ja vakaan korkeataajuisen pyöräilyn, mikä on ihanteellinen tarkkaan pitkän iskun paikannukseen ja nopeaan edestakaisin liikkeeseen.

• Vakio sisäänrakennettu hydraulinen puskuri: Poiketen perinteisistä kumipuskurisylintereistä, MGG-sarja on varustettu kaksipäätyisillä sisäänrakennetuilla hydraulisilla puskureilla vakiona. Se imee tehokkaasti pitkän iskun ja nopean liikkeen tuottaman massiivisen iskuenergian, eliminoi törmäysmelun ja suojaa laitteita ja työkappaleita iskuvaurioilta.

• Erittäin korkea pyörimisen estotarkkuus: Saavuttaa poikkeuksellisen ±0,02°~±0,07° pyörimisen eston tarkkuudella suuremmilla porauskooilla. φ100mm malli saavuttaa huipputarkkuuden ±0,02°, mikä takaa erittäin vakaan ja luotettavan toistuvan paikantamisen.

• Modulaarinen, vähän huoltoa vaativa muotoilu: Sylinterin rungossa ja ohjauskehyksessä on itsenäinen modulaarinen rakenne, joka mahdollistaa sylinteriputken ja männän komponenttien erillisen vaihdon, mikä vähentää huomattavasti myöhempiä huoltokustannuksia. Monisuuntaiset magneettikytkimen urat tukevat joustavaa asennontunnistuksen asennusta.

Täydelliset mallin nimeämissäännöt

Malliesimerkkejä: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Vakiotilauksen viiteesimerkit

• MGGM40-300S: 40 mm reikä, 300 mm pitkä isku, liukulaakerityyppi sisäänrakennetulla magneetilla

• MGGL25-200J-30S: halkaisija 25 mm, vakioisku 200 mm, säädettävä isku 30 mm, tarkkuuskuulalaakerityyppi

• MGGM63-400F-XB6: 63 mm:n reikä, 400 mm:n iskunpituus, laippakiinnitys, korkeaa lämpötilaa kestävä raskas sylinteri

Normaalit tekniset ydinparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, 0,5 MPa nimellispaine)

1. Yleiset suorituskykyparametrit

• Työpainealue: 0,1-1,0 MPa; Varoituspaine: 1,5 MPa

• Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön perinteinen ympäristö); -10 ℃ ~ 150 ℃ (-XB6 korkean lämpötilan versio)

• Männän toimintanopeus: 50 ~ 1000 mm/s, erityisesti optimoitu pitkätahtiseen nopeaan käyttöön

• Puskuritila: Vakio kaksiosainen hydraulipuskuri, jossa on voimakas iskuenergian vaimennus

• Voitelutila: Öljytön huoltovapaa käyttö, sopii erilaisiin teollisuusympäristöihin

2. Teoreettiset työntövoimatiedot (@0,5 MPa, yksikkö: N)

3. Tuotteen painotiedot (100 mm:n isku, yksikkö: kg)

MGGM vs MGGL Core Selection -vertailu

Asennusmenetelmät ja tyypilliset käyttöskenaariot

1. Kaksoisasennusvaihtoehdot

• Perustyyppi (B): Valmiiksi varatut ruuvinreiät pohja- ja sivupinnoilla suoraa kiinnitystä varten. Yksinkertainen kokoaminen ja purkaminen, sopii tavanomaiseen vaaka- ja pystysuoraan laiteasetteluun.

• Laippatyyppi (F): Etulaippakiinnitysrakenne, joka on erityisesti suunniteltu pystysuoraan alaspäin työntävään, vetävään ja ripustettuun kuormaan, mikä varmistaa vakaan kantavuuden.

2. Teollisuuden ydinsovellukset

• Pitkän iskun nostoalusta: Laitteen nosto ja työpöydän pystysuora ajo, joka tukee enintään 1300 mm:n ultrapitkää iskunpitoa ja säilyttää nollavakauden täysiskun raskaassa kuormituksessa.

• Raskaiden kuljettimien käännös: Työkappaleen siirto, kuormalavojen siirto ja pitkän matkan materiaalin työntäminen; erinomainen epäkesko- ja offset-suorituskyky varmistaa tasaisen toimintatarkkuuden.

• Vaikuttava pysähdysasema: Tuotantolinjan työkappaleen pysäytys, asemointi ja iskun rajoittaminen; Vakiohydraulinen puskuri imee täysin välittömän törmäyskineettisen energian laitteiden suojaamiseksi.

• Yleisautomaatio Raskas ajo: Jig-nosto, raskaiden osien irrotus ja epäkeskoinen ajo; korvaa perinteiset jaetun sylinterin + raskaan ohjaustolpan yhdistelmät yksinkertaistaakseen mekaanista rakennetta ja parantaakseen järjestelmän vakautta.

MGG vs MGP vs MGQ ydinerojen vertailu (avainten valintaopas)

Kolmen vaiheen pikavalintaopas

1. Poran koon valinta: Valitse porauskoko todellisen työkuorman mukaan. Pidä teoreettinen työntövoima ≥ todellinen kuorma × 1,5; Varaa 80 % turvamarginaali pitkän työntötyöolosuhteisiin, jotta estetään tangon painuminen ja asennon poikkeamat.

2. Laakerityypin valinta: Valitse MGGM-liukulaakeri raskaaseen, pölyiseen ja iskunkestävään tilanteeseen. Valitse MGGL-kuulalaakeri tarkkaan pitkän iskun paikannukseen ja korkeataajuiseen sykliseen liikkeeseen.

3. Toiminnallisen kokoonpanon valinta

￮ Erittäin pitkä iskun tarve: Priorisoi MGG-sarja (enintään 1300 mm:n iskunpituus, MGP/MGQ-kyvyn lisäksi)

￮ Paikantunnistuksen tarve: Varusta S-magneettikokoonpano + monisuuntaiset magneettikytkimet

￮ Korkean lämpötilan ympäristö: Valitse -XB6 korkean lämpötilan kestävä vaihtoehto (-10 ℃ ~ 150 ℃)

Yhden lauseen yhteenveto

     SOLH MGG -sarjan raskas pitkäiskuinen ohjaustankosylinteri tarjoaa maksimaalisen jäykkyyden, äärimmäisen iskunkestävyyden ja alan johtavan 1 300 mm:n pitkän iskunvakauden, joka on varustettu vakiona hydraulisella puskurilla ja erittäin korkealla pyörimisen estotarkkuudella, ja siitä tulee optimaalinen ratkaisu raskaan kuormituksen, pitkän matkan ja iskunkestävälle automatisoidulle ajoasemille.
