MGJ-sarjan erittäin kompakti miniohjaintangon sylinteri | Erittäin tarkka pyörimisen estotyyppi

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

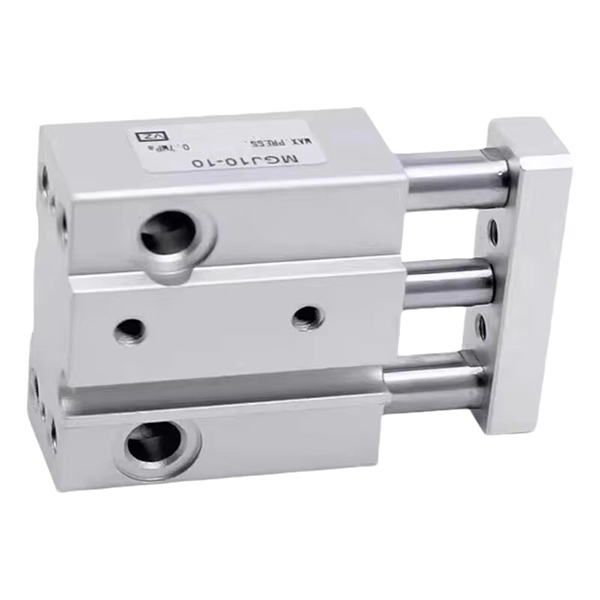

     SOLH MGJ -sarja on erittäin pieni, erittäin tarkka ja kevyt ohjaustankosylinteri, joka on erityisesti suunniteltu mikroautomaatiotilanteisiin. Tässä sarjassa on erittäin pienikokoinen miniatyyrirakenne, ±0,1° tarkka pyörimisen estokyky, kaksisuuntainen asennus ja yksipuolinen keskitetty putkisto- ja johdotusrakenne. Tämä sarja kattaa vain φ6- ja φ10-reikäkoot erittäin lyhyellä iskuvälillä 5–20 mm. Se on räätälöity täydellisesti mikrokuormitukseen, rajallisiin ja erittäin tarkkoihin paikannussovelluksiin elektroniikkalaitteissa, lääketieteellisissä instrumenteissa ja tarkkuuskoneissa, ja se toimii miniatyyriautomaattisten järjestelmien pääkomponenttina.

Ydinpaikannus ja rakenneominaisuudet

1.Erittäin pienikokoinen ja erittäin kompakti koko

• Erittäin pieni tekninen kattavuus: Saatavana φ6mm ja φ10mm erittäin pienikokoisina, yhteensopivilla lyhyillä iskuilla 5/10/15mm (φ6) ja 5/10/15/20mm (φ10), suunniteltu yksinomaan mikroiskun ajovaatimuksiin.

• Ohut ja ohut vartalomitta: Erittäin kompaktissa MGJ6-mallissa on erittäin ohut ja kapea runkokoko, 23+ iskunpituus (pituus) × 29 mm (leveys) × 14,5 mm (korkeus), se vie vain vähän asennustilaa ja mukautuu erittäin integroituun kompaktiin laiteasetteluun.

2.Erittäin tarkka pyörimisen esto

• Sisäänrakennetulla kahdella ohjaustangolla ja integroidulla ohjausrunkorakenteella varustettu MGJ-sarja tarjoaa erinomaisen taipumisenestokyvyn. Erittäin alhainen pyörimistoleranssi saavuttaa±0,1°, joka estää tehokkaasti asennon poikkeamat mikroosien kiinnityksen, asennuksen ja hienosäädön aikana ja varmistaa tasaisen ja erittäin tarkan paikannustarkkuuden.

3.Joustava asennus ja keskitettyPutkiston suunnittelu

• Kaksisuuntainen asennustuki: Sekä pohja- että takapinnat on varattu kiinteään asennukseen, mikä tukee monikulmaista asettelua kapeissa ja ahtaissa tiloissa, joissa on vahva sopeutumiskyky.

• Yksipuolinen keskitetty putkisto ja johdotus: Ilmaputket ja magneettiset kytkinlinjat on järjestetty yhdelle puolelle tasaisesti, mikä mahdollistaa siistin ja standardoidun johdotuksen tiheän monisylinterisen järjestelyn aikana, mikä yksinkertaistaa asennusta ja myöhempää huoltoa.

• Kaksoiskytkinasennus erittäin lyhyelle iskulle: Jopa 5 mm:n minimiisku voidaan varustaa kahdella magneettikytkimellä, mikä mahdollistaa molempien iskunpäiden kattavan asennontunnistuksen ilman kuollutta kulmaa.

4.Kevyt ja kestävä syklinen toiminta

• Ultrakevyt kehon paino: Erittäin pieni kokonaispaino — MGJ6-5 painaa vain 27,3 g, ja suurin spesifikaatio MGJ10-20 on vain 63,2 g, mikä vähentää huomattavasti laitteiden kuormitusta ja sopii kevyisiin mikroautomatisoituihin mekanismeihin.

• Huoltovapaa ja vakaa toiminta: Öljytön voitelurakenne ja kaksipäätiset kumipuskurit tukevat pitkäaikaista korkeataajuista kevyen kuormituksen syklistä liikettä, jolla on alhainen melu, vakaa toiminta ja pitkä käyttöikä.

Täydellinen mallikoodaussääntö

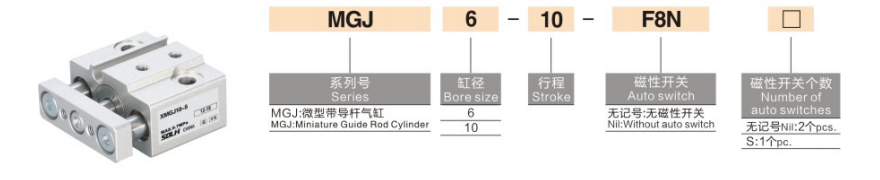

Malliesimerkkejä: MGJ6-10-F8N | MGJ10-15S

Vakiotilauksen viiteesimerkit

• MGJ6-5: φ6-reikä, 5 mm:n iskunpituus, vakiotyyppi ilman magneettikytkintä

• MGJ10-15-2S: φ10 reikä, 15 mm:n iskunpituus, varustettu kahdella magneettikytkimellä kahden pään asennon havaitsemiseen

• MGJ6-10-F8N: φ6-reikä, 10 mm:n isku, sovitettu D-F8N-magneettikytkimellä

Tekniset keskeiset tiedot (20 ℃, 0,5 MPa vakiotila)

1. Yleiset perustiedot

• Toimintatila: Kaksitoiminen edestakainen liike

• Työpainealue: 0,15 ~ 0,7 MPa; Todistuspaine: 1,05 MPa

• Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön työympäristö)

• Männän toimintanopeus: 50-500mm/s

• Puskuritila: Kaksiosainen kumipuskuri vakaaseen iskunvaimennusta varten

• Voitelutila: Öljytön huoltovapaa toiminta

2.Teoreettinen ulostulon työntövoima (@0,5 MPa)

3.Tuotteen painotiedot (g)

Tyypilliset teolliset sovellukset

• Elektroniset tarkkuuslaitteet: Matkapuhelimen ja kameran osien mikrokiinnitys, pienten piirilevyjen työntö, päätteiden puristusasemointi ja mikromoduulien tarkkuuskokoonpano.

• Lääketieteellinen instrumentointi: Pienoisventtiilien vaihto, näytteenottoneulan nosto ja lasku sekä minimaalisesti invasiivisten lääketieteellisten laitteiden tarkka käyttö, joka täyttää lääketieteellisen puhtaan ja vakaan toiminnan vaatimukset.

• Tarkkuuskoneet ja optiikka: Mikroosien kokoonpanon paikannus, optisen linssin hienosäätö, tunnistusanturin mikrosiirtymän kalibrointi ja erittäin tarkat mikrosäätömekanismit.

• Puolijohdeteollisuus: Pienten kiekkojen mikrokäännös, miniatyyri jigien nosto ja sijoittelu sekä kevyen kuorman toimeenpanotoiminta pölyttömässä puhtaassa puolijohdepajassa.

MGJ-sarjan vs MGP-sarjan ydinvertailu (Mini vs Standard)

Pikavalintaopas

1. Poran koon valinta: Valitse φ6mm työkuormalle ≤10N; Valitse φ10mm työkuormitukselle ≤30N, sovi turvakerroin ≥2 vakaan toiminnan varmistamiseksi.

2. Iskun määrittelyn valinta: Valitse 5/10/15/20 mm ultralyhyt isku todellisten mikrosiirtymäajovaatimusten mukaan.

3. Magneettisen kytkimen kokoonpano: Valitse 2S kahden pään sijainnin havaitsemiseksi; valitse yksittäinen S yhden pään signaalin takaisinkytkentää varten; ei merkintää kytkimettömälle perusmallille.

Yhden lauseen yhteenveto

     SOLH MGJ -sarjan ultrakompakti miniohjaintanko-sylinteri sisältää mikrokokoa, ±0,1° korkean pyörimisen eston, kevyen öljyttömän toiminnan ja joustavan kiinnityksen. Se on optimaalinen ja erittäin tarkka mikropneumaattinen toimilaite rajoitettuun miniatyyriautomaatioon, lääketieteellisiin ja elektronisiin laitteisiin.
