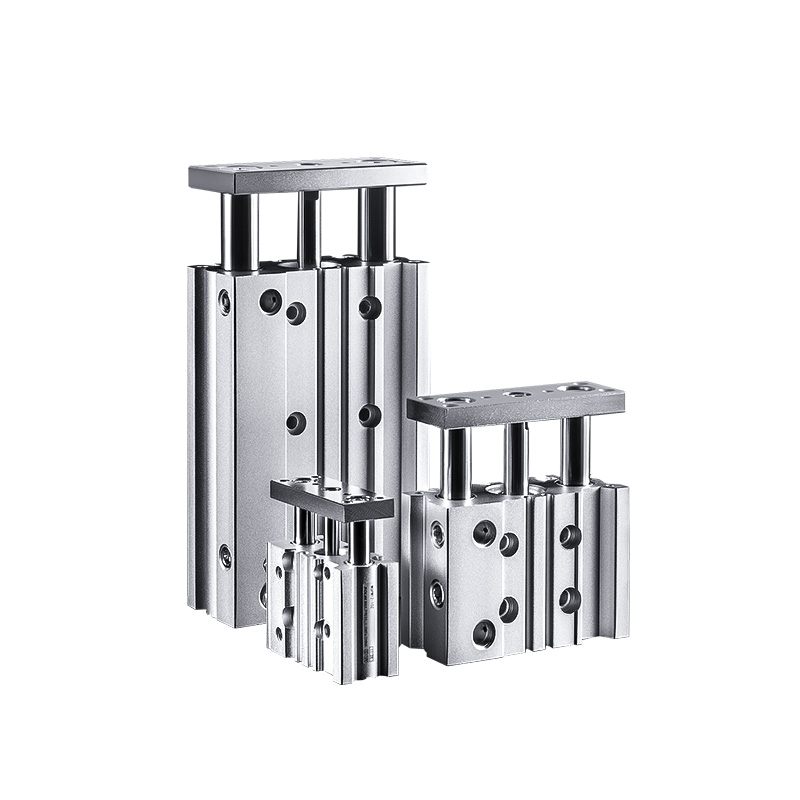

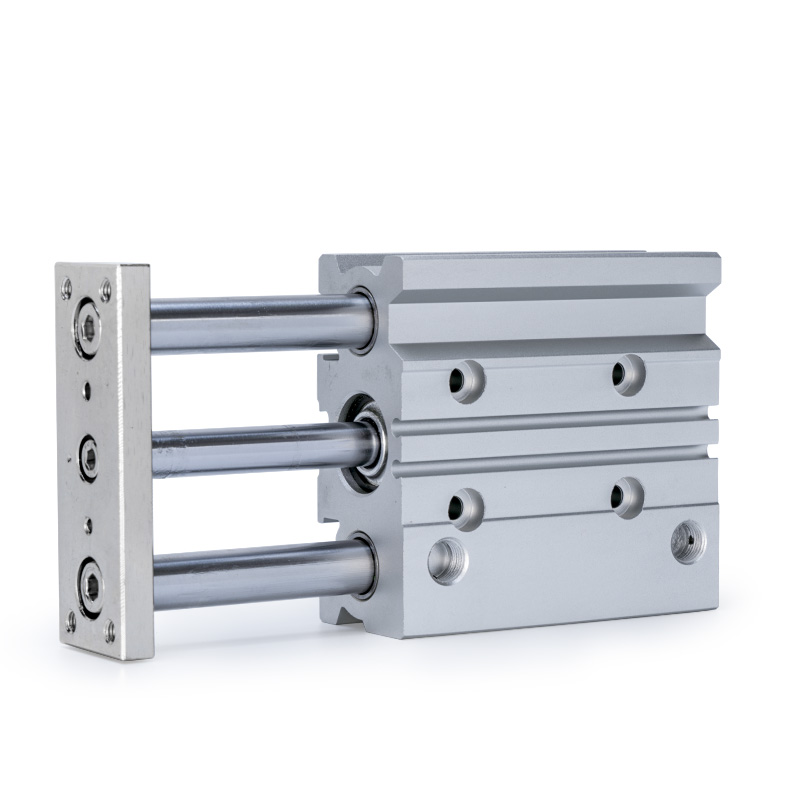

MGP-sarjan ohut, kompakti ohjaustangon sylinteri | Erittäin jäykkä pyörimätön pneumaattinen sylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja rakenneominaisuudet

     SOLH MGP -sarja on erittäin jäykkä ohut kaksoisohjaustanko-sylinteri, joka yhdistää sylinterin rungon, kaksoisohjaintangot ja tarkkuuslaakerit. Siinä on sisäänrakennettu vääntymisenestokyky ja vahva sivuttaiskuormituskestävyys, joten se ei vaadi ulkoista ohjausmekanismia. Litteän, erittäin ohuen rungon ja kevyen rakenteensa ansiosta (painoa on vähennetty 17–24 % perinteisiin sylintereihin verrattuna), se sopii täydellisesti kompakteihin automaatioasetelmiin puristus-, paikoitus-, nosto- ja työkappaleen siirtoskenaarioissa. Kolme vaihdettavaa laakerityyppiä kattavat raskaita, suuria nopeuksia ja erittäin tarkkoja työskentelyolosuhteita, ja ne toteuttavat koko näkymän universaaleja lineaarisia ajoratkaisuja.

Keskeiset rakenteelliset edut

• Koaksiaalinen kaksoisohjaintanko: Mäntä ja kaksoisohjaintangot käyttävät integroitua koaksiaalista järjestelyä, joka varmistaa synkronoinnin, eliminoi tehokkaasti taipuman ja vääntymisen liikkeen aikana ja parantaa huomattavasti yleistä jäykkyyttä ja vakautta.

• Valinnainen monityyppipuskurointi: Tavalliset kaksipäätiset kumipuskurit tavanomaiseen vakaaseen toimintaan; valinnainen ilmatyynypuskuri (AZ-tyyppi, saatavana rei'ille ≥20 mm) eliminoi jäykän iskun nopean ja raskaan syklisen liikkeen aikana.

• Erittäin ohut kevyt runko: Optimoitu litteä ohut rakenne säästää asennustilaa ja vähentää laitteen kokonaispainoa, sopii erittäin integroituun kompaktiin automatisoituun laitesuunnitteluun.

• Sisäänrakennettu magneettiura: Varattu ohjaustangon ura suoraa magneettikytkimen asennusta varten ilman ylimääräisiä kiinnikkeitä, mikä mahdollistaa yksinkertaisen ja siistin asennon signaalin palautekonfiguroinnin.

Kolme ydinalasarjaa (laakeriluokitus ja avainten valintaperusteet)

     MGP-sarja on jaettu kolmeen alamalliin, jotka perustuvat sisäisiin laakerirakenteisiin, ja ne kattavat matalakitkaiset nopeat, kulutusta kestävät raskaan käytön ja nollavälin ultratarkkuusskenaariot, jotka ovat nopean mallin valinnan ydin.

Täydelliset mallin nimeämissäännöt

Malliesimerkki: MGPM20-50Z-M9B

1.Koodisegmentin määritelmä

• Sarjan koodi: MGP + laakeriliite (M/L/A), edustaa ohutta kaksoisohjaustanko-sylinteriä eri laakerikokoonpanoilla

• Poran koko: 12/16/20/25/32/40/50/63/80/100 (mm, täydelliset teollisuusstandardit)

• Iskun pituus: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (vakiokokoinen iskualue)

• Puskurin ja magneettirenkaan kokoonpano

￮ Z: Vakiotyyppi, kaksipäätinen kumipuskuri + sisäänrakennettu magneettirengas, yhteensopiva magneettikytkimen kanssa

￮ AZ: Ilmatyynypuskurityyppi (vain reikä ≥ 20 mm), kestää tehokkaasti iskuja suuren nopeuden ja raskaan käytön aikana

￮ Ei päätettä: Ilman magneettirengasta magneettikytkintä ei voida asentaa

• Magneettinen kytkin: Valinnainen M9B, A93, D-M9N ja muut mallit, asennetaan suoraan ohjaustangon uriin ilman asennuskiinnikkeitä

2. Tyypillisiä tilausesimerkkejä

• MGPM20-50Z: 20 mm:n reikä, 50 mm:n iskunpituus, liukulaakeri, tavallinen kumipuskuri magneettirenkaalla

• MGPL25-100Z-A93: reikä 25 mm, isku 100 mm, kuulalaakeroitu nopea tyyppi, A93 magneettikytkimellä

• MGPA32-75AZ: 32 mm:n reikä, 75 mm:n isku, erittäin tarkka laakeri, ilmatyynypuskuri erittäin tarkkaan iskunestokäyttöön

Yleiset tekniset perusparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, nimellinen työpaine)

• Toimintatila: Kaksitoiminen edestakainen liike

• Työpainealue: 0,12 ~ 1,0 MPa; Minimi käynnistyspaine: 0,1 MPa

• Todistuspaine: 1,5 MPa

• Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (vaatii jäättömän ympäristön)

• Toimintanopeus: 50-500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Puskuritila: Tavallinen kaksipäätinen kumipuskuri; ilmatyynypuskuri valinnainen 20-100 mm:n rei'ille

• Ei-kiertotarkkuus: MGPM ±0,05 ~ 0,07 mm; MGPL ±0,03 ~ 0,05 mm; MGPA ±0,01 mm

Portin koon määritys

• Poraus 12/16mm: M5 × 0,8

• Poraus 20/25/32mm: PT1/8

• Poraus 40/50mm: PT1/4

• Poraus 63/80/100mm: PT3/8

Teoreettiset työntövoima- ja jännitystiedot (@0,5 MPa, yksikkö: N)

Yhden lauseen pikavalintaohjeet

1. Laakerimallin valinta: Valitse MGPM raskaaseen kuormitukseen, kulutusta kestäviin ja pölyisiin ympäristöihin; valitse MGPL nopeaan, vähäkitkaiseen ja toistuvaan pyöräilyyn; valitse MGPA erittäin tarkkaan paikannukseen ja suuriin toistuviin tarkkuusvaatimuksiin.

2. Magneettisen renkaan kokoonpano: Valitse Z-liite laitteille, jotka vaativat sijainnin havaitsemisen ja signaalin takaisinkytkennän; valitse ei-Z-perustyyppi, jos kytkintoimintoa ei tarvita.

3. Puskuritilan valinta: Käytä AZ-ilmatyynypuskuria suuriin nopeuksiin, pitkäiskuihin ja suuriin iskuihin; tavallinen kumipuskuri soveltuu tavanomaisiin yleisiin skenaarioihin.

4. Poran ja iskun yhteensopivuus: Valitse sopiva porauskoko todellisten kuormitus- ja työntövoimavaatimusten mukaan; Vakioiskualue on 5–300 mm useimpien teollisuusautomaation vaatimusten täyttämiseksi.

Tyypilliset sovellusskenaariot

• Elektroninen automaatio: Piirilevyn sijoittelu, komponenttien puristus, mikromoduulin nosto ja elektronisten osien tarkka kokoonpano.

• Tarkkuusilmaisulaitteet: Tunnistinsondin nosto, työkappaleen paikoitus ja kiinnitys, erittäin tarkka sovitus ja kalibrointi.

• Pakkaus- ja logistiikkakoneet: Työkappaleen lyhyen matkan siirto, materiaalin nostaminen ja asemointi, vakaa edestakainen syöttö.

• Yleinen teollisuusautomaatio: Kompakti laitteisto rajoittaa paikannusta, leimaamista apupuristusta, hidasta ja raskasta syklistä käyttöä pölyisissä työpajoissa.

Yhden lauseen yhteenveto

     SOLH MGP -sarjan ohut, kompakti ohjaustanko-sylinteri integroi kolme laakerikokoonpanoa raskaita, suuria nopeuksia ja erittäin tarkkoja skenaarioita varten. Niissä on korkea jäykkyys, vahva sivuttaiskuormituskestävyys ja tilaa säästävä rakenne, joka on monipuolisin yleiskäyttöinen kaksoisjohteinen lineaarinen käyttösylinteri teollisuusautomaatioon.
