Merkki: Richge Technologyn SOLH

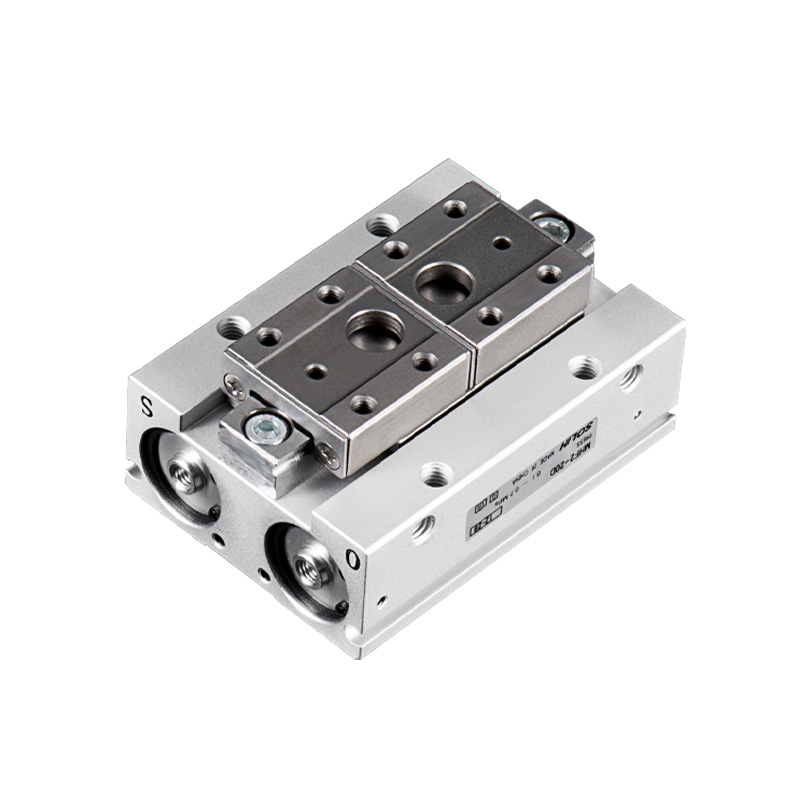

SOLH MHF2 -sarja on erittäin litteä kaksimäntäinen lineaarinen ohjain, 2-leukainen rinnakkaistarrain. Ydinkohokohta: Rungon korkeus vain 1/3 vastaavasta MHZ2-tarttujasta, vähentää tehokkaasti päiden taivutusmomenttia säilyttäen samalla korkean paikannustarkkuuden. Saatavilla kolme valinnaista iskualuetta. Nelipuolinen asennusrakenne. Suunniteltu erityisesti äärimmäisen rajoitettuihin, vähäkuormitussovelluksiin: miniatyyri lineaarimoduulit, pieni robotti EOAT, puolijohde-, elektroniikka- ja tarkkuuskokoonpanoasemat.
-- Rakenne: Kaksoismäntä + tarkka lineaarinen ohjauskisko (Φ25/Φ32 omaksuu kiertävän kuulalaakerin ohjaimen). Puhdas yhdensuuntainen lineaarinen leuan liike ilman heilahtelua, korkea jäykkyys. Alumiiniseosrunko, ruostumattomasta teräksestä valmistetut leuat, sisäänrakennettu magneettirengas. Nelipuoliset magneettikytkimen asennusurat; asennusvaihtoehdot: pohjakierrereikä / sivukierrereikä / läpimenevä asennus.
-- Toimintotyyppi: Vain kaksitoiminen D (kaksisuuntainen ilmanohjaus, ei yksitoiminen versio). Sisäänrakennettu kuristusventtiili säädettävälle liikenopeudelle ja tasaiselle toiminnalle.
-- Erittäin litteä asettelu: Korkeutta pienennetty noin 66 % verrattuna MHZ2:een samalla puristusvoimalla, mikä pienentää huomattavasti päiden taivutusmomenttia ja parantaa asennon vakautta.
-- Iskun konfiguraatio: 3 iskuvaihtoehtoa porausta kohti: D (lyhyt) / D1 (keskikokoinen) / D2 (pitkä) eri työkappaleen leveyksien sovittamiseksi.
-- Paikannustarkkuus: Toistotarkkuus ±0,04 ~ ± 0,05 mm, vakaa korkeataajuisessa pyöräilyssä.

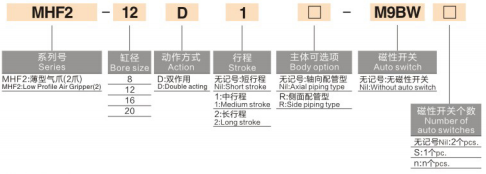

1. Malliesimerkki: MHF2-16D1-S-M9BW
|
Segmentti |
Koodi |
Kuvaus |
|
1 |
MHF2 |
Sarja: Erittäin ohut rinnakkaistarrain |
|
2 |
16 |
Poran koko: 8,12,16,20,25,32mm (Φ25/32 uusi suuri erittely) |
|
3 |
D/D1/D2 |
Iskun taso / D = lyhyt isku / D1 = keskipitkä liike / D2 = pitkä isku |
|
4 |
-S |
Magneettirengasvaihtoehto Tyhjä = Ei magneettia; S = sisäänrakennettu magneettirengas magneettikytkimelle |
| 5 | -M9B |
Magneettisen kytkimen tyyppi M9B(NPN) / M9N(PNP) / M9P Johdon pituus: vakio 0,5 m; L = 1 m P = 3 m |
|
6 |
Suffiksin asennuskoodi |
Tyhjä = vakiokierrereikä 2 = läpivientireikäkiinnitys F = yksileuainen kiinteä tyyppi |
2. Vakiotilausesimerkki
2.1 MHF2-20D2-S-M9BW
-- Poraus 20, pitkä isku D2, sisäänrakennettu magneettirengas, M9B magneettikytkin 1 m kaapelilla.
|
Parametrikohde |
Vakiomääritys |
| Leuan määrä |
2 leukaa, puhdas yhdensuuntainen lineaarinen avaaminen ja sulkeminen |
| Toimintatila |
Vain kaksoisnäyttelijä (ei yhden näyttelijän muunnelmaa) |
| Käyttöpaine |
Poraus 8: 0,15–0,7 MPa Reikä 12–32: 0,1–0,7 MPa (Optimaalinen käyttöpaine: 0,5 MPa) |
| Todistuspaine |
1,0 MPa |
| Ympäristön lämpötila |
-10 ~ 60 ℃ (ei jäätä ilmaputkien sisällä) |
| Toista asennon tarkkuus |
Poraus 8/12：±0,05 mm Reikä 16-32：±0,04 mm |
| Max toimintataajuus |
Lyhyt veto (D): 120 cpm Keskipitkä/pitkä veto (D1/D2): 60 cpm |
| Air Portin lanka |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Voitelu |
öljytön toiminta; NSF-H1 elintarvikelaatuinen rasva valinnainen |
| Kytkimen asennus |
Nelipuoliset liukuurat, magneettikytkin voidaan asentaa molemmille puolille |
| Asennusvaihtoehdot |
Pohja, sivu, läpireikä, monisuuntainen yleisasennus |
|
Poraus (mm) |
Täysi malli |
Yhden leuan matka (mm) |
Suurin kokonaisaukko (mm) |
Puristusvoima (N) |
Rungon korkeus (mm) |
Nettopaino (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Tärkeä huomautus: Puristusvoima pienenee leuan pidennyspituuden L kasvaessa. Sallittu taivutusmomentti tulee tarkistaa valinnan aikana, varmuuskerroin ≥1,5.
-- Asennustilaa on tiukasti rajoitettu ja korkeutta rajoitettu: ohuet lineaariset moduulit, miniatyyri robottipäätelaite
-- Vaativa pieni taivutusmomentti, vakaa rinnakkainen korkea tarkkuus: puolijohde, 3C-elektroniikka, tarkkuuslaitteistokokoonpano
-- Joustava iskunsovitusvaatimus: valitse lyhyt/keskipitkä/pitkä liike sovittaaksesi eri työkappaleen leveyksiä
-- Tarvitaan monikulmainen asennus ja kaksipuolinen asennontunnistus kompaktia integroitua mekanismia varten
-- Valitse porauskoko ja isku korkeusrajoitteen ja työkappaleen leveyden mukaan: Prioriteettijärjestys D (lyhyt) → D1 (keskikoko) → D2 (pitkä)
-- Lisää pääte -S magneettirengas + M9B/M9N/M9P kytkin, jos PLC vaatii leuan auki/kiinni-asennon palautetta
-- Asennusvalinta: Vakiokierrereikä (oletus); pääte -2 läpimenevään asennukseen, joka sopii ohuille tasoille ja kannakkeille
-- Kuormituksen tarkistus: Säädä leuan jatkepituutta L; vältä liiallista offset-kuormaa, joka ylittää sallitun taivutusmomentin
-- Suuri reikä Φ25/32: Käytä kiertävää kuulalaakeriohjainta, suurempi jäykkyys kohtalaisen raskaammille työkappaleille
SOLH MHF2 ultraohut kaksitoiminen rinnakkainen pneumaattinen tarttuja, jossa on erittäin matala profiili, kolme iskuvaihtoehtoa, nelisivuinen asennus ja ±0,04 ~ ± 0,05 mm korkea tarkkuus, varustettu yhteensopivilla M9-sarjan magneettikytkimillä, ihanteellinen matalan taivutusmomentin kompakti tartuntaratkaisu miniatyyrirobotille EOAT, puolijohteiden kokoonpano ja C-tarkkuus.
