MHS3 / MHS4 -sarjan samankeskinen pneumaattinen tarttuja (kiilakamera ontto keskitysistukka)

Merkki: Richge Technologyn SOLH

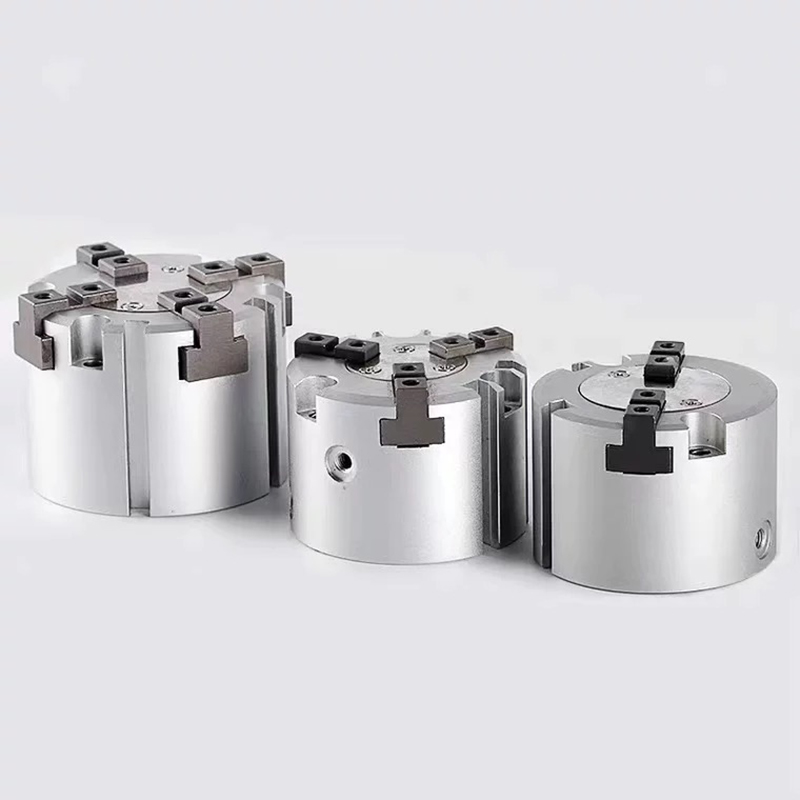

Sarjan yleiskatsaus

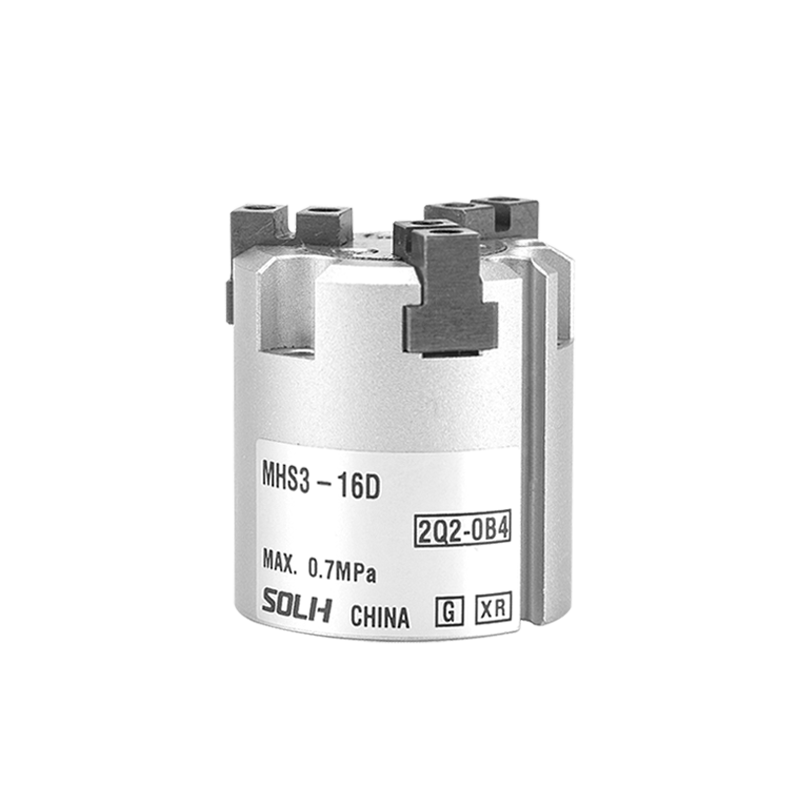

     -- MHS3: 3-leuainen samankeskinen yhdensuuntainen tarttuja, jota ohjaa kiilanokka. Suunniteltu akselien, kiekkojen ja pyöreiden työkappaleiden kiinnittämiseen erittäin korkealla koaksiaalisella.

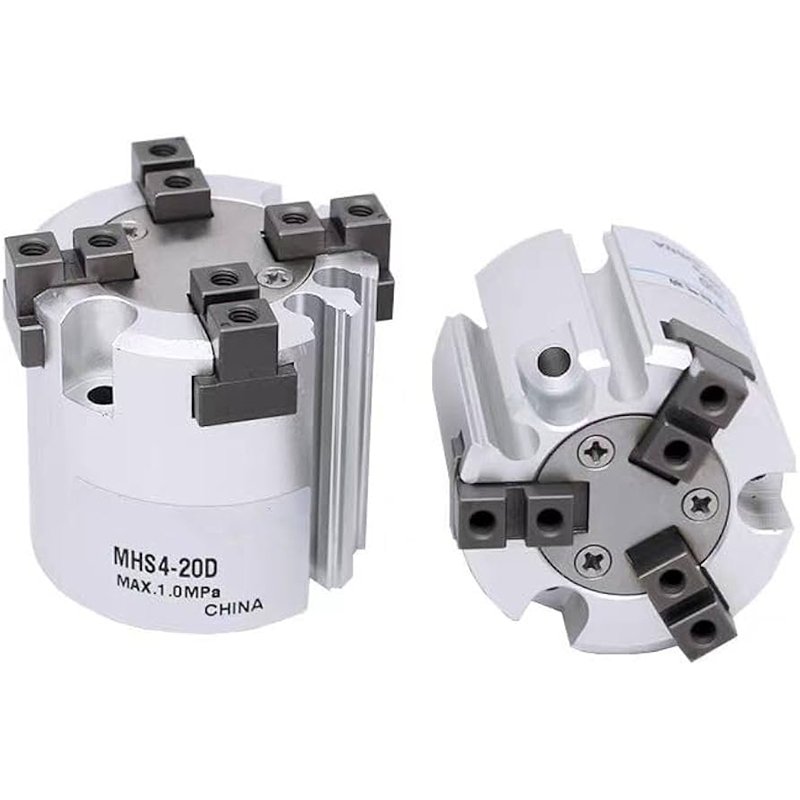

     -- MHS4: 4-leuainen kohtisuora yhdensuuntainen tarttuja neliömäisille, suorakaiteen muotoisille ja epäsäännöllisille osille, vakaa kiinnitys taipumisen ja kallistumisen estämiseksi.

     -- Ajotila: kaksitoiminen (D) vakiona; yksitoiminen normaalisti suljettu / normaalisti auki valinnainen.

     -- Rakenne: Kiilanokkavoimansiirto, sisäänrakennettu magneettirengas, keskellä oleva ontto läpimenevä reikä, erittäin jäykkä kulutusta kestävä rakenne, öljytön toiminta.

     -- Asennon tarkkuus: Toistuva paikannustarkkuus ±0,01 mm, tasainen keskiasemointi ilman siirtymää.

Keskeiset rakenteelliset edut

  1. Kiilanokka erittäin tarkka itsekeskittyvä

     -- Kaikki leuat avautuvat ja sulkeutuvat synkronisesti jakavat saman keskipisteen; pyöreät osat toteuttavat automaattisen keskityksen ilman epäkeskisyyttä.

  2. Keskiontto läpimenevä reikä

     -- Mahdollistaa ilmaletkujen, kuituoptiikan tai ejektorin tappien reitityksen; soveltuu holkkityökappaleisiin, akselin osiin ja läpivienteihin.

  3. Kompakti matalaprofiilinen kevyt runko

     -- Pieni kokonaiskorkeus, ihanteellinen tiheään asennusasetelmaan robotin päätytehostimeen.

  4. Vahva sivuvoiman vastustuskyky

     -- Täydellinen puristus-, tulppa- ja työstökoneiden kuormitukseen ulkoisella kuormitusvoimalla.

  5. Sisäänrakennettu magneettirengas kaikille porauskokoille

     - Yhteensopiva M9B / M9BW -sarjan magneettikytkimien kanssa täysin avoimen / täysin kiinni -tilan havaitsemiseksi.

  6. Täydellinen porausalue: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

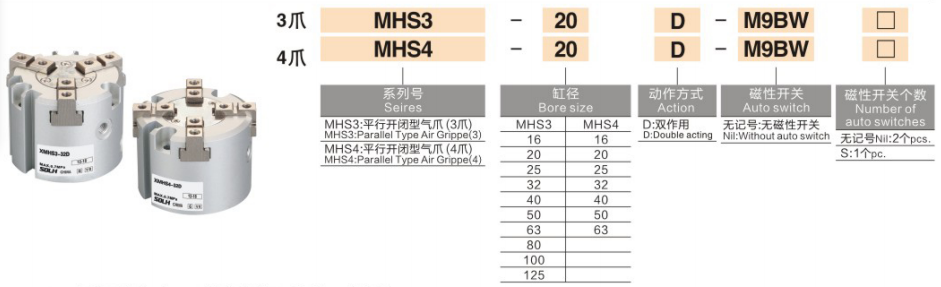

Täydellinen mallin nimeämissääntö

  1. Malliesimerkki: MHS3-32D-M9BW

  2. Vakiotilauksen viiteesimerkit

     -- MHS3-25D: 3-leuainen, φ25, kaksitoiminen, ilman magneettikytkintä

     -- MHS4-40D-2M9B: 4-leuainen, φ40, kaksitoiminen, varustettu kahdella M9B-magneettikytkimellä

Yleiset standardin tekniset tiedot (testipaine: 0,5 MPa)

  1. Yleiset parametrit

     -- Käyttöpainealue: 0,15 ~ 0,6 MPa

     -- Ympäristön lämpötila: -10 ~ 60 ℃ (ei jäätymistä ilmaputkien sisällä)

     -- Max toimintataajuus: 120 sykliä minuutissa

     -- Toistuva paikannustarkkuus: ±0,01 mm

     -- Voitelu: Öljytön muotoilu, sopii puhtaisiin tuotantoympäristöihin

  2. Puristusvoima ja yksipuolinen iskupöytä

Valinnan vertailu: MHS3 VS MHS4

Asennusmenetelmät ja tyypilliset käyttöskenaariot

  1. Asennusvaihtoehdot

     -- Kiinnitetty päätypinnan ruuveilla + sivuasemointitapeilla, universaali robotti EOAT -asennukseen

     -- Keskiläpireikä mahdollistaa ejektorin tapin irrottamisen; tukee sekä sisäistä laajennusta että ulkoista kiinnitystä

  2. Tyypilliset teolliset sovellukset

     -- Työstökoneiden lastaus ja purkaminen: Tartuntaakselin ja kiekkojen työkappaleet

     -- 3C Electronics: Pyöreät liittimet, nelikulmaiset sirut, miniatyyri laitteiston käsittely

     -- Pakkausteollisuus: Pullon rungot, putkimaiset ja sylinterimäiset materiaalit

     -- Kokoonpano- ja puristussovitusprosessit: laakerin puristus, akseliholkin asettaminen, samankeskinen kokoonpano

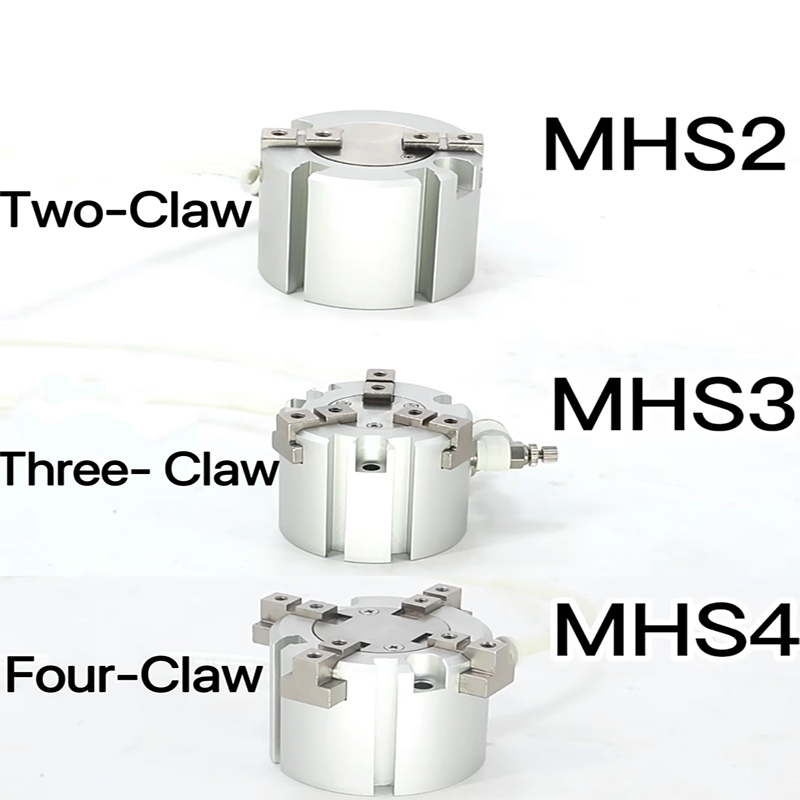

Täydellinen MHS-tuoteluokitus

     -- MHS2: 2 yhdensuuntaista leukaa — tasaisille levyille ja tasomaisille työkappaleille

     -- MHS3: 3 samankeskistä leukaa – suositeltava ratkaisu kaikille pyöreille komponenteille

     -- MHS4: 4 suorakulmaista leukaa – suositeltava ratkaisu neliömäisille ja suorakaiteen muotoisille osille

     -- MHSJ3: Varustettu pölysuojalla – pölyisiin ja vaativiin työpajaympäristöihin

     -- MHSH3: Jatkettu ontto läpivientireikä — tarkoitettu jatkuvaan läpivientityyppiseen käsittelyyn

Yhden lauseen yhteenveto

     SOLH MHS3 3-leuainen ja MHS4 4-leuainen kiilanokka itsekeskittyvät ontot pneumaattiset tarttujat tarjoavat ±0,01 mm korkean tarkkuuden samankeskisen asemoinnin valinnaisella yksi-/kaksitoimisella kokoonpanolla ja keskeisellä läpimenevällä reiällä, yhteensopiva M9-sarjan magneettikytkimien kanssa; MHS3 pyöreille akseli-/levyosille, MHS4 neliömäisille ja suorakaiteen muotoisille komponenteille, käytetään laajalti työstökoneiden lastauksessa, 3C-automaatiossa ja tarkkuuspuristusasemissa.
