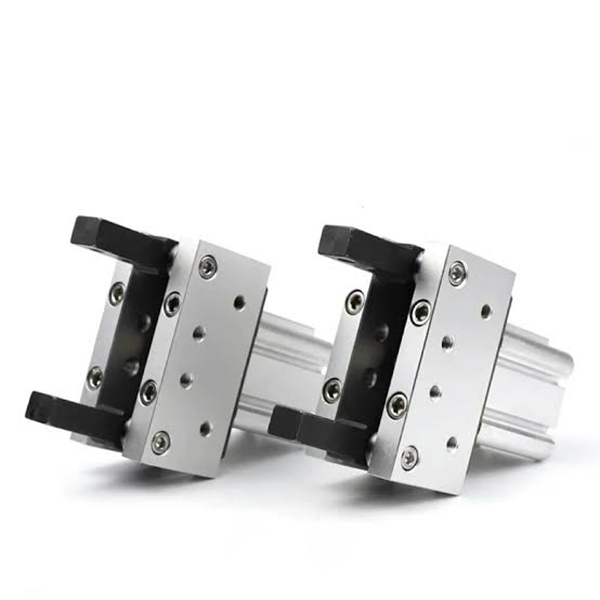

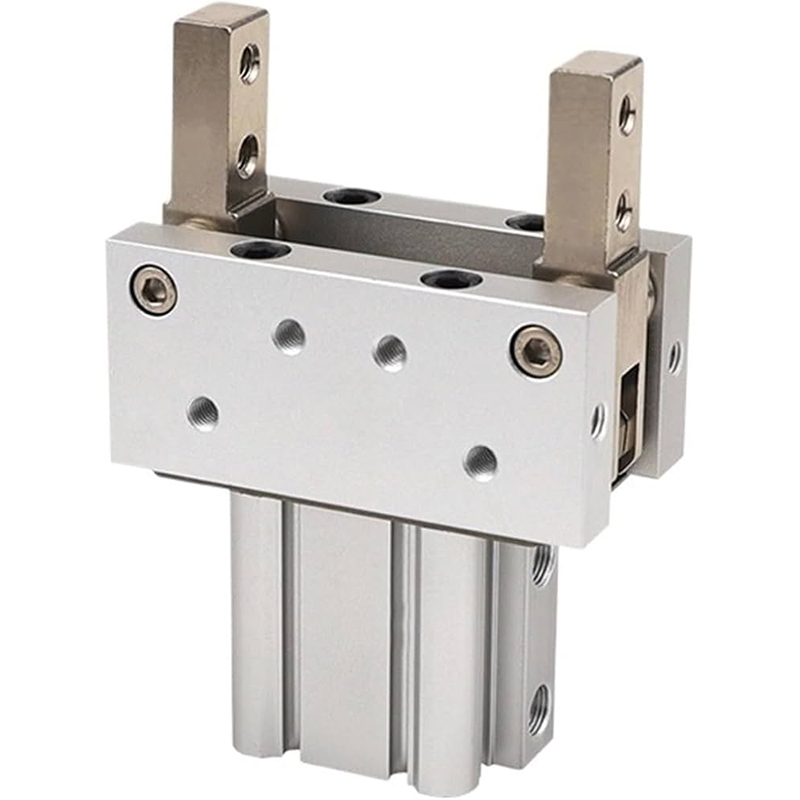

MHT2-sarjan kytkinnivel, raskas itselukittuva pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MHT2 -sarja on nivelvetoinen 2-leuainen kulmatarrain. Erinomaisiin ominaisuuksiin kuuluvat itselukittuva kytkin, virrankatkaisukyky, erittäin suuri kiristysmomentti ja nelisivuiset anturin asennuspaikat, joissa on korkea rakenteellinen jäykkyys.

     Optimoitu raskaan työkappaleen kiinnittämiseen, kuljetukseen ja sijoitteluun tiukkojen putoamisen estoturvavaatimusten mukaisesti; ensisijainen raskaan kuorman tarttuja riskialttiille automatisoiduille asemille.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Toimintaperiaate: Sylinterin työntö-veto yhdistettynä vipulinkin voimanvahvistusmekanismiin. Kun leuat sulkeutuvat, vipu saavuttaa kuollut pisteen lukitusasennon. Puristusvoimaa vahvistetaan 3–5 kertaa, ja ≥ 80 %:n puristusvoimaa voidaan ylläpitää jatkuvasti ilmanpaineen häviämisen / ilman katkaisun yhteydessä luotettavan itselukittuvan turvallisuuden takaamiseksi.

     -- Runkorakenne: Neliönmuotoinen kovaanodisoitu alumiinikotelo, jossa on sisäänrakennettu magneettirengas. Neljä kiinnitysuraa (ylä/alha/vasen/oikea) mahdollistavat M9B/A93-sarjan magneettikytkimien suoran asennuksen ilman kuolleita kulmia anturin sijoittelua varten.

     -- Toimintatyyppi: Kaksitoiminen (D-standardiversio / DZ-päivitetty kevytversio). Leuat lukittuvat kiinni-asennossa; sylinterin työntövoima nollaa leuat avaustoimintoa varten.

     -- Materiaalitiedot: Kovahapettuva alumiinisylinteri, lujat seosteräsleuat, kulutusta kestävä nivelkokoonpano. Korkea jäykkyys, pitkä käyttöikä ja huoltovapaa öljytön toiminta.

     -- Joustava asennus: Useat kierretetyt asennusreiät tukevat aksiaalista, pitkittäis- ja vaakasuoraa asennusta, soveltuvat kompaktiin, rajoitettuun laitteistoon.

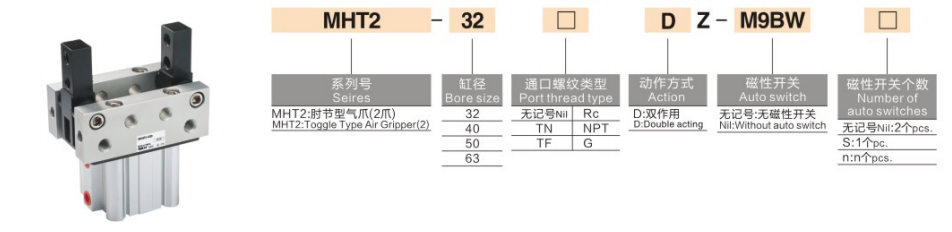

Täydellinen mallikoodaussääntö

 1. Malliesimerkki: MHT2-50DZ-M9BW

  2. Vakiotilauksen viiteesimerkit

     -- MHT2-32D: Poraus 32, kaksitoiminen vakioperusmalli ilman kytkintä

     -- MHT2-63DZ-M9B: Poraus 63, päivitetty kevyt DZ-tyyppi, nelisivuiset anturipaikat, varustettu M9B-magneettikytkimellä

Universal Core tekniset tiedot (0,5 MPa syöttöpaine)

Keskeiset kilpailuedut

  1. Tehokas itselukittuva pudotuksenesto

     -- Toggle-kuolopisteen lukitusrakenne säilyttää ≥80 % puristusvoiman ilmansyötön katkaisun tai painehäviön jälkeen. Poista tehokkaasti työkappaleen putoamisriski erittäin turvallisilla automatisoiduilla tuotantolinjoilla.

  2. Erittäin suuri kiristysmomentti raskaisiin töihin

     -- Max vääntömomentti saavuttaa 106 N·m φ63-mallissa, joka pystyy tarttumaan 5–50 kg painaviin työkappaleisiin, ylittää huomattavasti samansuuntaiset tarttujat, joiden porauskoko on vastaava.

  3. 360° joustava anturiasettelu

     -- Ei integroitua ohjauskiskoa päärungossa; magneettikytkimet voidaan asentaa neljälle pinnalle kaikkiin suuntiin asennontunnistuksen toteuttamiseksi, mikä sopii täydellisesti kapeisiin asennusonteloihin.

  4. Korkea jäykkyys ja pidempi käyttöikä

     -- Seosteräksiset leuat ja kulutusta kestävät nivelet tukevat yli 5 miljoonaa vakaata sykliä, jotka on mukautettu korkeataajuiseen ja raskaaseen jatkuvaan käyttöön.

Asennusvaihtoehdot ja tyypilliset sovellusskenaariot

  1. Asennuslomakkeet

     -- Aksiaalinen asennus: Vaakasuora työntö ja veto kokoonpanolinjan materiaalin siirtoon

     -- Pitkittäinen pystyasennus: Ylös ja alas lastaus/purkuasemat

     -- Sivukiinnitys: Sivukiinnitys rajoitetun tilan asemille

  2. Tyypilliset teolliset sovellukset

     -- Ajoneuvojen komponentit: Tarttuvat moottorin kotelot, vaihteiston kannet, pyörännavat

     -- Työstökoneautomaatio: Raskas valu, taotut osat ja muotinkäsittely

     -- Logistinen kuljetus: Metallilavat, laatikot ja tynnyrimateriaalin kuljetus

     -- Turvapaikannusasemat: yläpuoliset putoamisenestoasemat, puristuslaitteiden turvakiinnikkeet

Valinnan vertailu: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-vaiheinen nopea valintaopas

  1. Poran valinta työkappaleen massan perusteella

     -- 32 ≤ 5kg；40 = 5-15kg；50 = 15-30kg；63 = 30-50kg. Varaa vähintään 30 % kuorman turvamarginaali.

  2. Kääntökulman tarkistus

     -- Suurin avautumiskulma: MHT2-32 enintään 28°, MHT2-63 rajoitettu 23°. Varmista, että työkappaleen kohdemitta on riittävä.

  3. Konfiguraatiosovitus

     -- Asennon palautevaatimus: Valitse DZ kevyt versio + M9B magneettikytkin nelisivuiseen anturin asennukseen

     -- Erittäin turvallinen yläpuolinen käsittely: Aseta MHT2 etusijalle sen ainutlaatuisen itselukittuvan virrankatkaisuominaisuuden vuoksi

Yhden lauseen yhteenveto

     SOLH MHT2 -nivelliitoksen itselukittuva pneumaattinen tarttuja ottaa käyttöön kuollut pisteen liitosvoiman vahvistusrakenteen, jossa on virran katkaisu estävä pudotuksenestokiinnitys, nelisivuinen magneettinen kytkinkiinnitys ja korkea seosjäykkyys, saatavana D / DZ-versioina, ihanteellinen raskaaseen käyttöön tarkoitettu turvatarrain autojen osiin, valuun ja yläpuoliseen työstökoneen kuormitukseen/työkappaleeseen.
