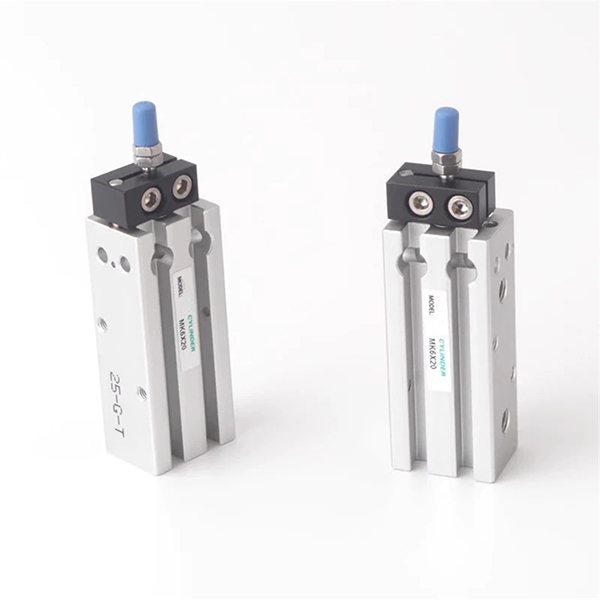

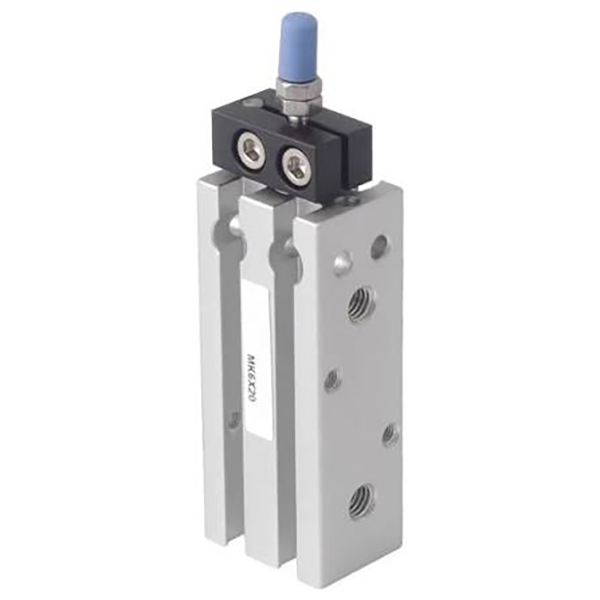

MK-sarjan moniasennussylinteri

MK-sarjan moniasenteinen pyörimisen estävä kompakti sylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MK -sarjan ohut moniasennussylinteri on päivitetty versio MD-sylinteristä, jossa on sisäänrakennettu pyörimisen estomekanismi. Neliömäinen runko tukee kuuden pinnan asennusta ilman ylimääräisiä kiinnikkeitä. Kiertymisenestorakenne rajoittaa männänvarren pyörimistä, mahdollistaa monisylinterisen rinnakkaisen asennuksen, mikä on ihanteellinen rajoitetun tilan tarkkuusautomaatioon, jossa on kulma-asemointivaatimukset. Suoraan vaihdettavissa Airtac MD- ja SMC CQS -sarjojen kanssa.

Rakenne ja ominaisuudet

     -- Neliömäinen ohut alumiinirunko, integroitu pyörimisen estoohjain;

     - Kova-anodisoitu piippu, kromattu männänvarsi, kestävä ja kevyt;

     -- Täydelliset versiot: MK (kaksoistoiminen), MSK (jousipidennys), MTK (jousen sisäänveto), MKD (kaksoissauva), MKJ (kaksisauva säädettävä isku); pääte -S sisäänrakennetulle magneetille;

     -- Kiertymisenestotarkkuus ≤±0,5°, vältä työkappaleen kulmapoikkeamaa;

     -- Kiinnitettävä eteen, taakse, vasemmalle, oikealle, ylä- ja alapuolelle; tuki rinnakkainen rinnakkaiskokoonpano;

     -- Kehäanturiurat joustavaa magneettikytkimen asennusta varten.

Mallin koodaussääntö

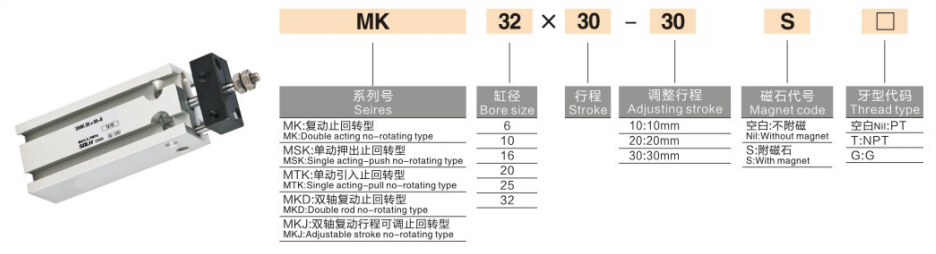

   1. Esimerkki: MK20-50-S

     -- MK: sarjakoodi; K = pyörimisen esto; D = kaksoistanko; J = säädettävä isku

     -- 20: Poran koko: 6/10/16/20/25/32 mm

     -- 50: Iskun pituus 5 ~ 100 mm

     -- -S: Sisäänrakennettu magneettirengas

Tekniset tiedot

Teoreettinen työntövoima ja veto @0,5 MPa (yksi sauva, N)

Valintaopas

     -- Valitse poraus vähintään 50 %:n turvamarginaalilla työkuormitukselle;

     -- Lisää 5 ~ 10 mm:n lisäys käytännön liikkeelle; suurin vakioisku: 100 mm;

     -- Valitse -S malli, jos sijainnin tunnistus vaaditaan; valitse MKD-kaksoistanko sivukuormitusolosuhteisiin.

Yhden lauseen yhteenveto
