MRHQ-sarjan integroitu pyörivä tarttuja (siipityyppi, tartunta ja pyörivä all-in-One)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

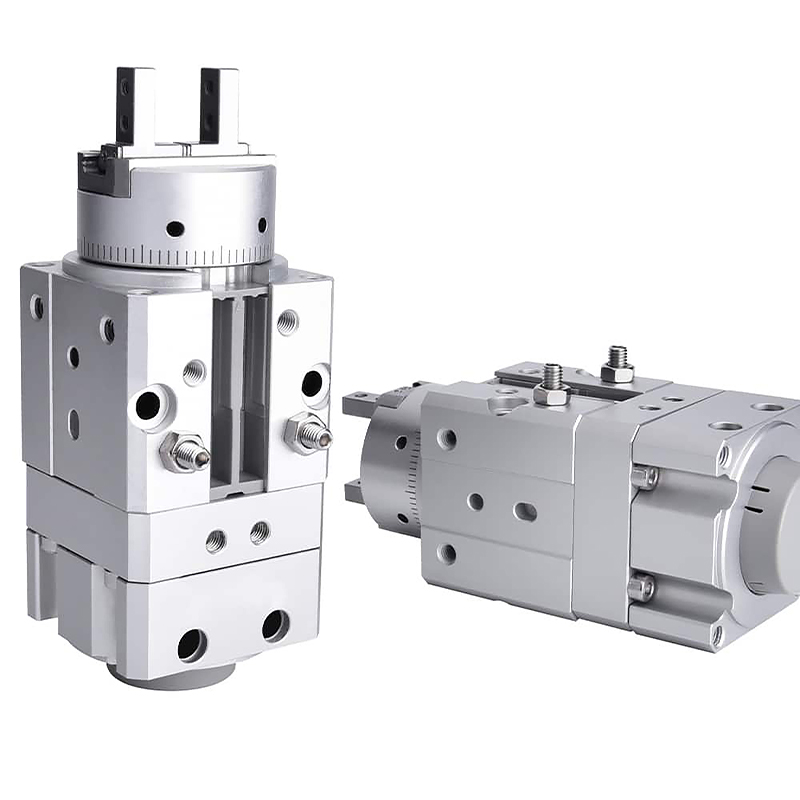

     SOLH MRHQ -sarja on integroitu toimilaite, joka yhdistää siipityyppisen pyörivän sylinterin ja rinnakkaisen 2-leukaisen tarttujan. Keskeiset edut: erittäin kompakti integroitu rakenne, vakio 90° / 180° kääntökulmat, ±10° kulman hienosäätö, 5-suuntainen yleiskiinnitys, nopea ja tarkka käyttö. Se on suositeltu ratkaisu kevyeen ja keskiraskaaseen työkappaleen kiinnitykseen, kääntämiseen, siirtolinjan suunnan vaihtamiseen ja ahtaiden tilojen asemiin. Vaihda erillinen pyörivän pöydän + erillisen tarttujan yhdistelmä mekaanisen asettelun yksinkertaistamiseksi.

Ydinrakenne ja toimintaominaisuudet

     -- Toimintaperiaate: Integroitu pyörivä siipiyksikkö pyörittää ulostuloakselia, sovitettuna sisäänrakennetulla rinnakkaistarraimella. Yksiosainen rakenne ilman ylimääräisiä liitoskiinnikkeitä.

     -- Integraation ansiot: Kokonaispituus lyhennetty ~ 20 % verrattuna jaettuun pyörivään pöytään + tarttujakokoonpanoon. Vältä letkun/kaapeleiden heilumista ja vetämistä pyörimisen aikana tasaisemman liikkeen ja nopeamman vasteen saavuttamiseksi.

     -- Kääntökulman säätö: Vakioversiot 90° ja 180°. Päätyrajoitinruuvit mahdollistavat ±10° kokonaissäädön (±5° molemmissa päissä) monikulma-asemointivaatimusten täyttämiseksi.

     -- Joustava asennus: 5 kiinnityspintaa (2 aksiaalista päätypintaa + 3 sivusivua). Kohdistusulokkeet ylhäällä/alhaalla ja sivuilla paikoitustapin reiät nopeaa keskitystä ja helppoa asennusta varten.

     -- Materiaali ja kestävyys: Kova-anodisoitu alumiinirunko, kulutusta kestävät siipien tiivisteet ja ruostumattomasta teräksestä valmistetut leuat. Mekaaninen käyttöikä ≥5 miljoonaa jaksoa, vakaa korkeataajuuksisille automatisoiduille linjoille.

     -- Anturin yhteensopivuus: Tehdasasennettu magneettirenkaalla. Tukee jopa neljää magneettikytkintä: kaksi pyörimisrajan havaitsemiseen ja kaksi leuan auki-/kiinnipalautteeseen, jotta voidaan toteuttaa täydellinen suljetun silmukan asennon ohjaus.

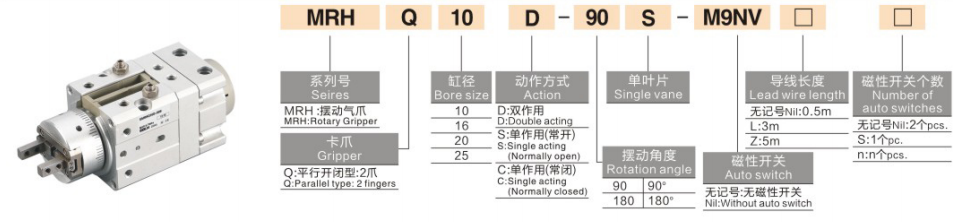

Täydellinen mallikoodaussääntö

 1. Malliesimerkki: MRHQ16D-90S-M9B

  2. Vakiotilauksen viiteesimerkit

     -- MRHQ10D-90S: Poraus 10, kaksitoiminen leuka, 90° kierto, yksisiipinen pyörivä yksikkö, ilman kytkintä

     -- MRHQ25D-180S-M9BW: Reikä 25, 180° kääntö, varustettu M9BW magneettikytkimellä

Universal Core tekniset tiedot (testipaine: 0,5 MPa)

Keskeiset kilpailuedut

  1. Kompakti all-in-one-rakenne, tilaa säästävä ja vakaa liike

     -- Yhdistetty tartunta- ja pyöritystoiminto pienentää kokonaismittoja, eliminoi kaapelin/letkun vastuksen pyörimisen aikana, mikä on ihanteellinen kapeille laiteonteloille.

  2. Vakio 90° / 180° keinu hienokulmasäädöllä

     -- Säädettävä ±10° kiertoalue, sopii työkappaleen kääntämiseen, suunnan siirtoon ja monikulmaiseen asemointiprosesseihin.

  3. 5-suuntainen asennus + tarkka paikannusrakenne

     -- Aksiaalinen ja lateraalinen monisuuntainen asennus, ulokkeiden ja tappien reiät paikantavat yksinkertaistavat keskitystä ja lyhentävät käyttöönottoaikaa.

  4. Korkea taajuus ja suuri tarkkuus kevyille / keskisuurille kuormille

     -- Leuan toistotarkkuus ±0,01 mm, leuan pyörimisnopeus jopa 180 cpm; suunniteltu 0,1-5 kg ​​painaville työkappaleille.

  5. Monipiste-anturin valvonta PLC-lukitusa varten

     -- Jopa neljä magneettikytkintä voidaan asentaa valvomaan samanaikaisesti pyörimisraja-asentoa ja leuan auki/kiinni -tilaa automaattista peräkkäistä ohjausta varten.

Asennusmenetelmät ja tyypilliset teolliset sovellukset

  1. Asennusvaihtoehdot

     -- Aksiaalinen vaaka-asennus: Työkappaleen suunnan muutos kokoonpanolinjoilla

     -- Pituussuuntainen pystyasennus: Ylös-alas-kuormitus ja työstökoneiden kääntötoiminto

     -- Sivukiinnitys: Sivukiinnitys ja kääntö ahtaissa asemissa

  2. Tyypilliset sovellusskenaariot

     -- 3C ja elektroniikka: tarttuvat ja käännettävät puhelimen kotelot, akkukannet ja pienet tarkkuuskomponentit

     -- Autojen komponentit: Sisäisten muoviosien, kumielementtien ja pienten valukappaleiden siirto

     -- Pakkaus ja logistiikka: Suunnan vaihto pienille laatikoille, kuormalavoille ja säkkimateriaaleille

     -- Yleinen automaatio: Asemien kytkentä, 180° työkappaleen kierto ja asemointikokoonpano

3-vaiheinen nopea valintaopas

  1. Poran valinta työkappaleen massan perusteella

     -- 10 ≤ 1kg；16 = 1-2kg；20 = 2-3kg；25 = 3-5kg. Säilytä vähintään 30 % turvamarginaali.

  2. Kääntökulman vahvistus

     -- Valitse 90S 90° kiertoa varten; valitse 180S 180° kääntöä varten. Valitse MRHQ, jos pyörivän iskun hienosäätöä tarvitaan.

  3. Konfiguraatiosovitus

     -- Suljetun silmukan asennon ohjaus: Asenna neljä M9-sarjan magneettikytkintä valvomaan sekä pyörimis- että leuan tilaa.

     -- Rajoitettu asennusasetelma: Aseta etusijalle integroitu MRHQ malli jaetun pyörivän pöydän + tarttujakokoonpanon sijaan.

Yhden lauseen yhteenveto

     SOLH MRHQ siipityyppinen integroitu pyörivä tarttuja yhdistää leuan suuntaisen kiristyksen ja pyörivän käännöksen yhdeksi kompaktiksi yksiköksi, jossa on vakiona 90°/180° säädettävä kääntökulma, 5-suuntainen asennus ja yhteensopivuus useiden antureiden kanssa; Täydellinen kevyt ja keskimääräinen kuormitusratkaisu työkappaleen kääntämiseen, lastaamiseen/purkuun ja suunnan siirtoon rajoitetun tilan automatisoiduilla tuotantolinjoilla.
