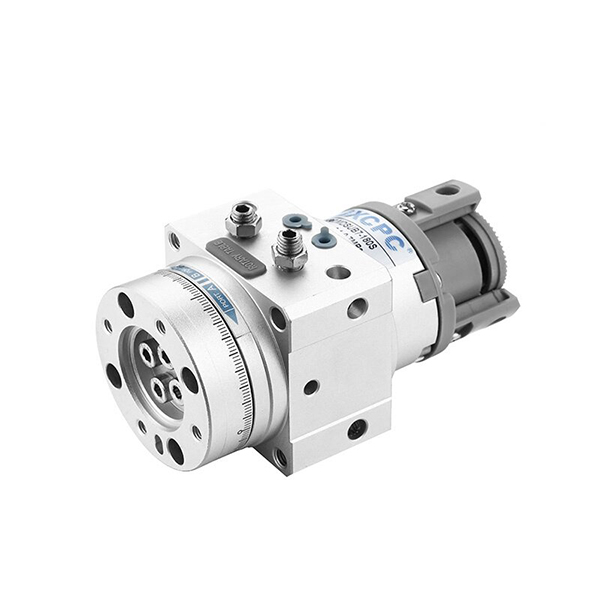

MSUB-sarjan siiven pyörivä sylinteri | Erittäin tarkka kompakti värähtelysylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH MSUB -sarja on erittäin tarkka yksisiipiinen pyörivä pöytäsylinteri, joka on suunniteltu kevyisiin tarkkuusvärähtelysovelluksiin. Siinä on integroitu kompakti rakenne, hienosäädettävä kääntökulma, monipinta-asennus ja erittäin pieni välyksen suorituskyky. Se kattaa 4 kokoa (vastaa porausta φ10/φ15/φ20/φ30), ja sitä käytetään laajalti manipulaattorien pyörittämisessä, pienissä indeksointiasemissa ja työkappaleen kääntöasemissa, ja se toimii valtavirran korkean tarkkuuden kääntöratkaisuna automatisoiduille tarkkuustuotantolinjoille.

  1.1 Integroitu pyörivä pöytä ja sylinterirakenne

     Pyörivän alustan ja käyttösylinterin integroitu rakenne eliminoi vaihdevälin kokonaan ja parantaa yleistä jäykkyyttä. Vakiomalli saavuttaa erittäin alhaisen juoksunsietokyvyn, kun taas päivitetty MSUA:n korkean tarkkuuden versio tarjoaa alustan huojuntatarkkuuden ≤0,03 mm:n sisällä, mikä varmistaa vakaan ja toistettavan tarkan paikantamisen.

 1.2 Korkean kuormituksen yksisiipirakenne

     Optimoidun yksisiiven rakenteellisen asettelun ansiosta sylinterissä on pienempi tilavuus ja kevyempi paino. Sen kantavuus on 2–3 kertaa suurempi kuin perinteisissä samankokoisissa CRB1-sarjan sylintereissä, mikä mahdollistaa miniatyrisoinnin ja suuren vääntömomentin samanaikaisesti.

  1.3 Tarkasti säädettävä kääntökulma

     • Vakioisku: 90° / 180° valinnainen erilaisiin pyörimisvaatimuksiin.

     • Hienosäätötoleranssi: Yksisiiveke tukee ±5° hienosäätöä molemmissa päissä; kaksoissiipityyppi tukee ±2,5° hienosäätöä.

     • Paikannustarkkuus: Tiukka kääntökulman toleranssi 90°±10′ / 180°±10′, täyttää erittäin tarkat indeksointi- ja kääntövaatimukset.

 1.4 Joustavat asennus- ja putkistovaihtoehdot

     • Putkistotila: Sivuputket ja aksiaaliputket valinnaiset; magneettikytkimellä varustetut mallit tukevat vain sivuputkistoa vakaan signaalin saamiseksi.

     • Asennustila: Monipuolinen laipparakenne tukee monisuuntaista asennusta, säästää tehokkaasti laitteiden sisätilaa ja mukautuu kompakteihin asetteluskenaarioihin.

  1.5 Vähäinen vuoto ja pitkä käyttöikä

     Räätälöity erityinen tiivisterakenne minimoi sisäisen ja ulkoisen ilmavuodon. Normaali öljytön toimintamalli mukautuu puhtaisiin tuotantoympäristöihin ja yleisiin teollisiin työolosuhteisiin, mikä vähentää ylläpitokustannuksia ja pidentää jatkuvaa käyttöikää.

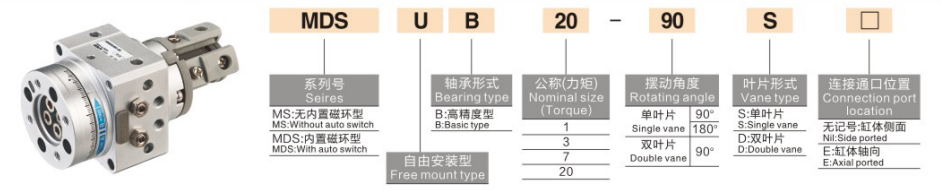

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillisiä malliesimerkkejä: MSUB7-180S, MDSUB20-90S

  2. Esimerkkejä vakiotilauksista

     • Ei-magneettinen vakiomalli: MSUB7-180S (koko 7, 180° kääntökulma, ilman magneettirengasta)

     • Magneettinen palautemalli: MDSUB20-90S (koko 20, kääntökulma 90°, sisäänrakennettu magneettirengas kytkimen asennukseen)

3. Yleiset tekniset parametrit (20 ℃, vakiokunto)

  3.1 Perustiedot

     • Toimintatila: Kaksitoiminen yksisiipi

     • Toimiva neste: Paineilma (öljytön toiminta)

     • Ympäristön lämpötila: 5℃ ~ 60℃

     • Työpainealue: Koko 1: 0,2 ~ 0,7 MPa; Koko 3/7: 0,15 ~ 0,7 MPa; Koko 20: 0,15 ~ 1,0 MPa

     • Swing-aika (@0,5 MPa): 0,07-0,3 s/90° (säädettävä)

     • Laakerin tyyppi: Korkean kuormituksen liukulaakeri

  3.2 Avainsuorituskykyparametritaulukko

4. Peruskonfigurointi- ja valintaohjeet

  4.1 Kokovalinta (vääntömomentin ja kuormituksen perusteella)

     • Koko 1 (φ10): 0,3 N·m vääntömomentti, sopii erittäin kevyelle kuormitukselle (≤ 1 kg) ja korkean taajuuden tarkkuudelle pyörivälle liikeskenaariolle.

     • Koko 3 (φ15): 0,7 N·m vääntömomentti, ihanteellinen pieniin kevyisiin (1–3 kg) sovelluksiin, kuten robottikäsivarren nivelen pyörittämiseen.

     • Koko 7 (φ20): 0,9 N·m vääntömomentti, joka sopii täydellisesti pienille ja keskisuurille kuormituksille (3–5 kg) indeksointiasemille ja työkappaleen kääntöasemille.

     • Koko 20 (φ30): 2,9 N·m korkea vääntömomentti, soveltuu keskiraskaisiin (5–10 kg) raskaisiin pyöriviin paikoitustehtäviin.

  4.2 Kulman ja tarkkuuden valinta

     • 90° kääntökulma: Suunniteltu suorakulmaiseen kääntö- ja suunnanvaihtoon, käytetään laajalti työkappaleen lastauksessa/purkamisessa ja 90° ohjauksen asennossa.

     • 180° kääntökulma: Soveltuu puolijakson kiertoon ja työkappaleen kääntämiseen 180°:n käänteisen paikantamisen ja kaksisuuntaisen aseman vaihdon toteuttamiseksi.

     • Korkean tarkkuuden päivitys: Valitse MSUA-sarja erittäin korkeaan tarkkuuteen ja alustan huojuntatarkkuus ≤ 0,03 mm.

  4.3 Magneettisen kytkimen konfigurointi

     • MSUB (ei-magneettinen): Taloudellinen perusversio ilman magneettirengasta, kustannustehokas yksinkertaiseen sykliseen liikkeeseen ilman signaalin takaisinkytkennän tarvetta.

     • MDSUB (magneettinen): Sisäänrakennettu magneettirengas, yhteensopiva D-T791/D-T792 magneettikytkimien kanssa, joissa on mielivaltaisesti säädettävät tunnistusasennot, ja se tukee automaattista PLC-signaalilinkin ohjausta.

5. Tyypilliset sovellusskenaariot

     • Tarkkuusrobottijärjestelmät: Käytetään pienten robottien nivelten pyörittämiseen ja päätelaitteen heilautukseen, jossa on kevyt, kompakti koko ja hyvä sijoituksen toistettavuus.

     • Automatisoidut indeksointiasemat: Täydellinen 90°/180° tarkkuusindeksiin, tunnistuspaikannukseen ja kokoonpanoasemien paikannukseen elektroniikka- ja pienkoneteollisuudessa.

     • Työkappaleen kääntö ja ohjaus: Ihanteellinen kevyesti kuormitettujen työkappaleiden (≤10 kg) kääntämiseen ja suunnan muuntamiseen kuljetinlinjoilla, jolloin saavutetaan nolla välys ja vähäinen iskevä tasainen pyöriminen.

     • Pienet pyörivät alustat: Käytetään laajasti mikropyöritävissä alustoissa, tarratulostuksessa ja merkintäaseman pyörittämisessä, joustavalla asennuksella ja alhaisella huoltovaikeudella.

6. MSUB vs CRB2 / CRBU2 -sarjan pikavertailu

7. 3-vaiheinen pikavalintaopas

     1. Koko valinta: Laske vääntömomentti työkappaleen painon ja kiertosäteen perusteella turvakertoimella ≥2. Valitse koko 1 kuormalle ≤ 1 kg, koko 3 1–3 kg, koko 7 3–5 kg, koko 20 5–10 kg.

     2. Kulman valinta: Valitse 90° kääntökulma oikeaan kulmaan kääntöä ja ohjaamista varten; valitse 180° kääntökulma puolijakson kääntöä ja taaksepäin suuntaamista varten.

     3. Toiminnallinen valinta: Valitse MDSUB magneettirenkaalla signaalin takaisinkytkentää ja PLC-kytkentää varten; päivitä MSUA-sarjaan erittäin tarkkaan paikannusvaatimuksiin.

Yhden lauseen yhteenveto

     SOLH MSUB -sarjan kompaktissa siipipyöräsylinterissä on integroitu erittäin tarkka pöytärakenne, säädettävä kääntökulma ja suuri kuormituskyky, jotka tarjoavat pienen välyksen, korkean vakauden ja tilaa säästävät tarkkuuspyörimisratkaisut 10 kg:n tason kevyen kuorman automatisoiduille kääntö- ja indeksointiasemille.
