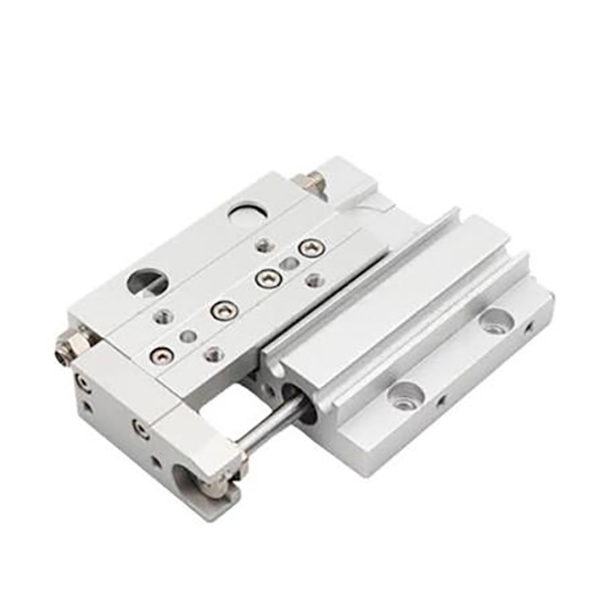

MXF-sarjan erittäin ohut ja erittäin jäykkä pneumaattinen liukupöytä

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH MXF -sarja on erittäin ohut, erittäin jäykkä, pitkäiskuinen pneumaattinen liukupöytä, joka on suunniteltu korkeudeltaan rajoitettuihin automaatiolaitteisiin. Sylinterin ja poikkirullan ohjauskisko, kaksipuolinen ylä-/alakiinnitysrakenne ja keskimääräinen kantavuus mahdollistavat erittäin matalan rungonkorkeuden, joka on 40 % ohuempi kuin perinteiset saman spesifikaation omaavat MXS-liukukappaleet. Vakaa keskitarkka paikannus, tasainen pitkäiskuinen toiminta ja korkeataajuinen syklinen kestävyys, se toimii ytimenä matalaprofiilisen liukuratkaisun tarkassa materiaalinkäsittelyssä, kokoonpanossa ja aseman vaihdossa kompakteissa automatisoiduissa järjestelmissä.

Ydinpaikannus ja rakenneominaisuudet

     -- Kaksitoiminen ajorakenne: Hyväksyy vakaan kaksitoimisen toiminnan porauskoolla φ8 - φ20 mm, mikä tarjoaa luotettavan keskikuormituksen 20–180 N, mikä sopii täydellisesti keskiraskojen tarkan käsittelyn skenaarioihin.

     -- Rinnakkaissylinteri- ja ristirullaohjainsuunnittelu: Ohjainkisko ja sylinteri on sijoitettu rinnakkain, mikä erottaa kantavuuden männänvarren tiivistysliikkeestä. Tämä rakenne tarjoaa korkean jäykkyyden, alhaisen kitkan, nollarakotoiminnan ja erittäin tasaisen lineaarisen liikkeen.

     -- Erittäin ohut matalaprofiilinen runko: Rungon korkeus on vain 16–27 mm, 40 % pienempi kuin vastaavissa MXS-malleissa. Se on optimaalinen valinta erittäin pienelle välykselle ja erittäin kompaktille laitteistolle.

     --Luotettava keskitarkkuussuorituskyky: Varmistaa 0,03 mm:n kulkusuuntaisuuden, 0,05 mm:n pystysuunnan ja ±0,02 mm:n toistuvan paikannustarkkuuden täyttäen täysin standardin keskitarkkuuden automaation paikannusvaatimukset.

     -- Kaksipuolinen erittäin tarkka asennus: Varustettu yläläpivientirei'illä ja alemmilla kierrerei'illä sekä tarkkuusasemointitapin rei'illä. Tukee positiivista ja käänteistä asennusta, mikä takaa korkean toistuvan asennuksen tarkkuuden purkamisen ja uudelleenasennuksen jälkeen.

     -- Joustava putkisto ja anturiasennus: Yhteensopiva poikittais- ja aksiaalisten kaksisuuntaisten putkien kanssa. Sisäänrakennettu magneettirengas piilotetulla liukuuralla magneettikytkimen asennukseen, mikä säästää asennustilaa ilman rakenteellisia häiriöitä.

     -- Säädettävät isku- ja monipuskurivaihtoehdot: Tavalliset polyuretaanipuskurit molemmissa päissä vakaan iskunvaimennuksen takaamiseksi. Sisältää 5 mm:n säädettävän iskun per pää (10 mm:n vakio trimmausalue), valinnainen X11-spesifikaatio 15 mm:n erittäin pitkälle hienosäädölle ja valinnaiset hydrauliset puskurit korkeataajuisiin törmäysskenaarioihin.

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MXF12-50-M9BW

   2. Vakiotilauksen viiteesimerkit

     -- MXF8-20: Vakiomalli ilman kytkintä, 8mm reikä, 20mm isku, kaksitoiminen

     -- MXF20-100-2M9B: 20 ​​mm reikä, 100 mm pitkä iskunpituus, kaksi magneettikytkintä kaksisuuntaiseen asennon valvontaan

     -- MXF16-75-X11: 16 mm:n reikä, 75 mm:n iskunpituus, 15 mm:n laajennettu iskunsäätö

Tekniset ydintiedot (@0,5 MPa, kaksitoiminen)

Suorituskyky ja tuotteen edut

     -- Erittäin ohut, kompakti rakenne säästää tilaa erittäin paljon: Erittäin matala runkokorkeus 16–27 mm, 40 % ohuempi kuin MXS-sarja, se mukautuu täydellisesti erittäin matalavaraisiin laitteisiin ja tiheään modulaariseen asetteluun, joissa perinteisiä liukumäkiä ei voida asentaa.

     -- Korkea jäykkyys ja vakaa pitkän iskun toiminta: Poikittaisrullan ohjain yhdistettynä integroituun monoliittiseen runkoon eliminoi juoksuvälit ja muodonmuutokset. Se ylläpitää tärinää ja vakaata toimintaa enintään 100 mm:n pituisissa iskuissa ja korkeataajuisissa pyöräilyolosuhteissa.

     -- Kaksipuolinen kiinnitys vahvalla mukautumiskyvyllä: Tukee ylhäältä läpivientireiän kiinnitystä ja alemman kierrereiän asennusta, yhteensopiva sekä positiivisen että käänteisen asennuksen kanssa. Varustettu tarkkuusasemointitapin rei'illä korkean toistotarkkuuden varmistamiseksi toistuvan purkamisen ja asennuksen jälkeen.

     -- Joustava säädettävä isku ja moniasemasovitus: Vakio 5 mm hienosäätö per pää (10 mm kokonais trimmausalue). Valinnainen X11-spesifikaatio tarjoaa 15 mm:n laajennetun iskunsäädön, mikä täyttää tarkat iskun kalibrointivaatimukset moniasemaisissa automatisoiduissa prosesseissa.

     -- Öljytön ja pitkä käyttöikä vähäisellä huoltotarpeella: Hyväksyy vähäkitkaisen tiivistyksen ja öljyttömän toimintamallin, jonka käyttöikä on yli 5 miljoonaa sykliä. Se soveltuu sekä puhtaisiin teollisuusympäristöihin että perinteisiin automatisoituihin tuotantolinjoihin, joissa päivittäiset huoltotarpeet ovat minimaaliset.

Asennusmenetelmät ja tyypilliset käyttöskenaariot

   1. Kaksoisasennusmenetelmät

     -- Yläasennus: Kiinnitetty yläreikien kautta yläkuormitusjärjestelyllä. Yhdistetty kohdistustappeihin erittäin tarkkaan paikannukseen ja vakaaseen kuormituksen kantamiseen.

     -- Pohjakiinnitys: Kiinnitetty pohjassa olevien kierrereikien kautta laitteen suoraa pinta-asennusta varten. Kiinteä asennus ja ihanteellinen käänteisasennukseen.

   2. Tyypilliset teolliset sovellukset

     -- 3C elektroniikkateollisuus: Näytön laminointi, moduulien käsittely, piirilevyn siirto, tunnistusaseman kytkentä ja elektronisten komponenttien tarkkuusasemointi.

     -- Tarkkuusasennusautomaatio: Pienten osien puristus, liitinkokoonpano, ruuvilukituskiinnittimen käyttö ja kevyen työkalun syklinen käyttö.

     -- Pakkauskoneet: Materiaalin työntö, leikkuutyökalun käyttö, etikettien laminointi ja lyhyen matkan materiaalin kuljetus.

     -- Yleiset automaatiolaitteet: Laitteen oven rungon liuku, tuotantolinja-aseman kytkentä ja keskikuormitus korkeataajuinen syklinen lineaarinen ajo.

MXF vs MXH vs MXS | Matalaprofiilisen ja kompaktin liukupöydän vertailu

Kolmen vaiheen pikavalintaopas

   1. Poran koon valinta kuormituksen mukaan: Sovita reiän halkaisija työkappaleen painon mukaan: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Varaa vähintään 50 % kuormitusmarginaali vakaan pitkän aikavälin toiminnan varmistamiseksi.

   2. Aivohalvauksen vahvistus: Vakioisku vaihtelee 10 mm - 100 mm. Suosi MXF-sarjaa pitkäiskuskenaarioissa (≥50 mm); Valitse MXH-sarja lyhyttahti- ja korkeataajuisiin pyöräilyolosuhteisiin.

   3. Kokoonpanon sovitus:
     --  Sijainnin tunnistus: Varustettu kahdella M9B-magneettikytkimellä tarkkaa kaksisuuntaista iskunasennon seurantaa varten.

     -- Iskun hienosäätö: Valitse vakio -X10 (5mm trimmaus) säännölliseen käyttöön; valitse -X11 (15 mm:n pidennetty trimmaus) monitahtiseen tarkkaan kalibrointiin.

     --  Puskuroinnin optimointi: Käytä tavallisia polyuretaanipuskureita tavanomaiseen käyttöön; päivitä hydraulisiin puskureihin korkeataajuisten törmäysten ja melun vähentämisen skenaarioissa.

Yhden lauseen yhteenveto

     SOLH MXF -sarjan erittäin ohuessa, erittäin jäykässä pneumaattisessa liukupöydässä on 40 % matalampi runkokorkeus kuin MXS:ssä, poikittaisrullan korkean jäykkyyden ohjain, kaksipuolinen kiinnitys ja pitkätahtinen keskikuormitusvakaus, joka toimii korkean kustannustehokkaana ydinratkaisuna korkeudeltaan rajoitettuun kompaktiin automaatioon ja keskitarkkuuteen korkean taajuuden käsittelyyn.
