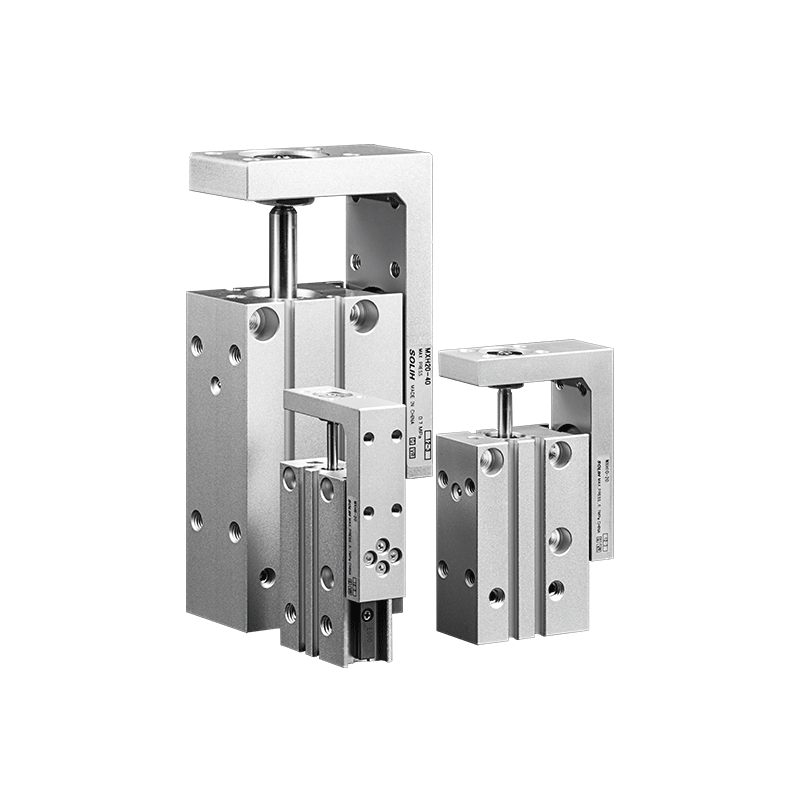

MXH-sarjan kompakti kapea, pitkäiskuinen pneumaattinen liukupöytä

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH MXH -sarja on kapea tyyppinen kompakti pneumaattinen liukupöytä, joka on varustettu kiertävällä lineaarisella ohjausjärjestelmällä. Siinä on kevyt rakenne, suuri jäykkyys ja pidennetty iskunkesto jopa 60 mm:iin, ja siinä on erittäin kapea rungon leveys, joka säästää huomattavasti asennustilaa. Erinomaisella taipumista estävällä kuormituskapasiteetilla ja keskitarkalla paikannuskyvyllä se on erityisesti optimoitu vierekkäiseen moniliukuasennukseen ja tarkkoihin siirtotoimintoihin erittäin rajoitetuissa automatisoiduissa skenaarioissa, ja se on ihanteellinen pitkäiskuinen mikrolineaarinen ajoratkaisu 3C-elektroniikkaan ja tarkkuusautomaatioon.

Ydinrakenne- ja suunnitteluominaisuudet

     --  Kaksimäntäinen käyttörakenne: Hyväksyy kaksimäntäisen kaksitoimisen ajotilan, joka tarjoaa vakaan ulostulovoiman ja erinomaisen synkronisen toiminnan, mikä varmistaa tasaisen lineaarisen liikkeen korkeataajuisen syklisen työn aikana.

     --  Infinite Circulating Ball Guide Rail: Varustettu loputtomilla kiertävillä lineaarisilla ohjauskiskoilla, joilla on korkea rakenteellinen jäykkyys ja erinomainen lineaarisen liikkeen vakaus. Matkan yhdensuuntaisuutta ohjataan 0,05 mm:n sisällä lyhyillä iskuilla, mikä estää tehokkaasti liikkeen tärinän ja poikkeaman.

     -- Erittäin kapea kompakti runko: Optimoitu kapea rakenne, paljon ohuempi kuin perinteiset MXQ- ja MXS-sarjan liukupöydät, tukee täydellisesti useiden liukumäkien tiheää vierekkäistä järjestelyä laitetilan käytön maksimoimiseksi.

     -- Ylivoimainen anti-offset-kuormituskapasiteetti: Sallittu vääntömomentti on noin 6 kertaa suurempi kuin perinteisessä MXU-sarjassa, ja siinä on huomattavasti parempi vastustuskyky epäkeskiselle kuormitukselle ja ulokekuormitukselle, mikä mukautuu monimutkaisiin yksipuolisiin voimankäyttöolosuhteisiin.

     --  Monisuuntainen joustava asennus: Tukee 4-suuntaista asennusta poikittaisrei'illä/kierrerei'illä ja pituussuuntaisilla kierrerei'illä. Yhdistettynä 3-sivuiseen putkistoon, se täyttää erilaiset asennus- ja putkiasennusvaatimukset kapeille ja pinottuille laiterakenteille.

     -- Yleiskäyttöinen anturin sovitus: Vakiona sisäänrakennettu magneettirengas, jossa on kaksipuoliset anturiurat, jotka ovat yhteensopivia D-M9□- ja A93-sarjan magneettikytkimien kanssa, mikä mahdollistaa tarkan iskun asennon havaitsemisen ja signaalin takaisinkytkennän.

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MXH16-50Z-M9NL

   2. Vakiotilauksen viiteesimerkki

     --  MXH10-30-M9BW: Poraus 10 mm, isku 30 mm, NPN magneettikytkin, 1 m johdon pituus

Tekniset perustiedot

Lähtövoiman ja kuorman vertailutaulukko (@0,5 MPa)

Turvallisuustekijä ≥2; Pystysuuntainen kuorma vaatii sallitun vääntömomentin tarkistamisen

Sallitun vääntömomentin määritys (anti-offset-kuormituskapasiteetti, N·m)

Sovellusskenaariot ja tuotevalinnan vertailu

   1. MXH-sarjan ensisijaiset sovellusskenaariot

     --  Erittäin tiukat laitteet: Erittäin kapea runkorakenne tukee useiden liukupöytien tiivistä vierekkäistä asennusta, mikä sopii täydellisesti miniatyyrisoitujen automatisoitujen laitteiden sisätiloihin.

     --  Keskitarkkuudet pitkän iskun toiminnot: Suurin iskunpituus 60 mm:iin asti ±0,02 mm:n toistotarkkuudella, ylittää huomattavasti tavallisten pneumaattisten sylintereiden paikannusvakauden ja täyttää keskipitkän tarkkuuden pitkän matkan siirtovaatimukset.

     --  Kevyesti kuormitettu korkeataajuinen siirto: Ihanteellinen elektronisten komponenttien, liittimien, pienten muoviosien ja tarkkuustyökalujen kiinnitysten sykliseen käsittelyyn ja sijoitteluun.

     --  Offset-kuormituksen estävät työolosuhteet: Erinomainen vääntömomentin kestävyys mahdollistaa vakaan toiminnan yksipuolisen voiman ja ulokeasennuksen skenaarioissa, mikä ratkaisee tavallisten luistien taipuma- ja tärinäongelmat.

MXH vs MXQ vs MXS -sarjan vertailu

Ammattilaisen valintaohjeet

     --  Poran koon sovitus: Säädä vaakakuormitusta 50 %:n sisällä nimellisarvosta ja pystykuormaa 25 %:n sisällä nimellisarvosta taatulla turvakertoimella, joka on vähintään 2 vakaan ja pitkän aikavälin toiminnan varmistamiseksi.

     -- Aivohalvausvaraus: Varaa 5~10 mm iskumarginaali valinnan aikana; MXH-sarjan suurin vakioisku on 60 mm iskun rajoittamiseksi ja käyttöiän pidentämiseksi.

     -- Asennustavan valinta: Valitse poikittaisasennus erittäin kapeaan tilaan; Käytä pitkittäistä asennusta pinottuihin ja monikerroksisiin asennusskenaarioihin laitteiden kokonaistilan säästämiseksi.

     -- Puskurin optimointi: Varusta hydraulisella puskurilla, kun käyttönopeus ylittää 300 mm/s tai kuorman paino yli 3 kg, mikä vähentää tehokkaasti pääteiskua ja tärinää.

     -- Anturin kokoonpano: Kaksipuoliset anturiurat tukevat kahden magneettisen kytkimen asennusta, mikä mahdollistaa tarkan paikallaan olevan sekä ulos- että sisäänvetämisiskun havaitsemisen täyden iskun asennon valvontaa varten.

Yhden lauseen yhteenveto

     SOLH MXH -sarjan kapeassa kompaktissa pneumaattisessa liukupöydässä on erittäin kapea runko, korkea vääntömomentin kestävyys, 60 mm pitkä iskunpituus ja ±0,02 mm keskitarkkuus, 4-suuntainen asennus ja öljytön toiminta, mikä on optimaalinen kustannustehokas ratkaisu tiheään asennukseen ja kevyeen korkeataajuiseen tarkkuussiirtoon ahtaassa automatisoidussa tilassa.
