MXJ-sarjan erittäin kompakti ja tarkka pneumaattinen liukupöytä

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH MXJ -sarja on erittäin pienikokoinen, erittäin tarkka pneumaattinen liukupöytä, joka on suunniteltu mikrotarkkuuteen lineaariseen ajamiseen. Siinä on erittäin pieni koko, mikronitason paikannustarkkuus, kevyt rakenne ja monisuuntainen asennusyhteensopivuus, joten se on täydellisesti räätälöity rajoitetun tilan automatisoituihin asemiin, mukaan lukien 3C-elektroninen käsittely, tarkkuustunnistus, mikrokokoonpano ja korkeataajuiset lyhyen iskun sykliset toiminnot. Se toimii valtavirran korkean tarkkuuden mikrolineaaritoimilaitteena pienoisautomaatiotilanteissa.

Ydinrakenne- ja suunnitteluominaisuudet

     -- Ajotila: Kaksitoiminen kaksisuuntainen toiminta, porauskoot φ4,5/6/8/12/16 mm, kattaa mikrokuormituksen 5–50 N:n kevyeen kuormitukseen.

     -- Ensiluokkainen rakenne: Hyväksyy martensiittisen ruostumattoman teräksen rungon ja integroidun lineaarisen pallonohjainkiskon. Kantava rakenne on eristetty männänvarren tiivistysliikkeestä, mikä takaa suuren jäykkyyden ja erittäin alhaisen kitkan toiminnan.

     -- Mikronitason tarkkuus: Liike yhdensuuntaisuus 0,005 mm, asennus yhdensuuntaisuus 0,03 mm, pystysuuntaisuus 0,01 mm, mikä varmistaa erittäin vakaan tarkan paikantamisen kehittyneissä prosesseissa.

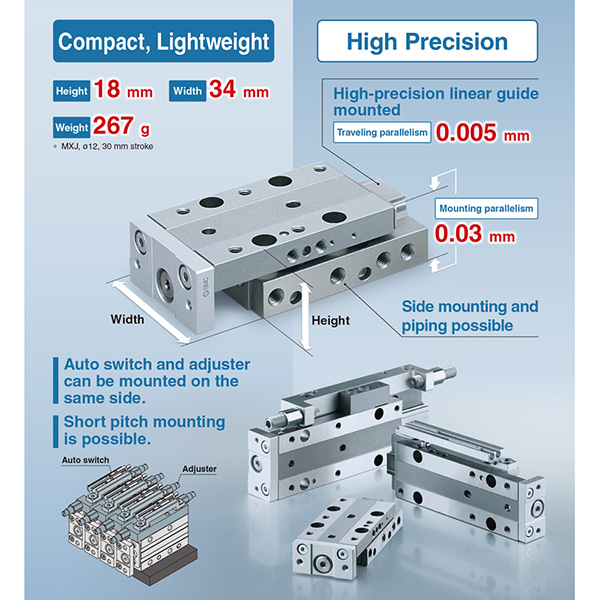

     -- Erittäin kompakti koko: Erittäin ohut runkorakenne, vain 10 mm korkeus φ4,5-reikäiselle mallille ja 18 mm korkeus φ12-reikäiselle mallille, 30 % ~ 50 % pienempi kuin vastaavat MXQ-liukupöydät, mikä maksimoi tilankäytön tiheissä asetteluasemissa.

     - Joustava monipuolinen asennus: Tukee ylä-, ala- ja sivuasennusta kolmipuolisesti tarkalla paikoitustapin reikillä, jotka mukautuvat erilaisiin ahtaisiin ja tiheisiin laiteasetelmiin.

     -- Universaalisensorien yhteensopivuus: Varustettu vakiona kahdella magneettisella kytkinuralla. Mallit, joiden iskunpituus on ≥5 mm, mahdollistavat 2 M9B-magneettikytkimen asennuksen. Symmetrinen rakenne mahdollistaa vasemman/oikean kytkimen ja putkiston vaihtokelpoisuuden paikan päällä.

     - Säädettävä puskurointi ja rajoitus: Vakio kaksiosainen kumipuskuri melun ja iskun vähentämiseksi; valinnaiset yksi-/kaksipäälliset metalliset iskunrajoittimet, joissa on 0–5 mm säädettävä iskualue erittäin tarkkaan paikannukseen.

Täydellinen mallikoodaussääntö

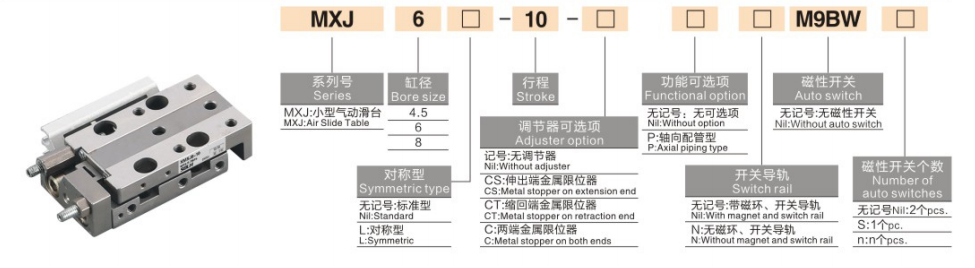

   1. Malliesimerkki: MXJ6-10-CS-M9B

   2. Vakiotilauksen viiteesimerkit

     -- MXJ4.5-5: Vakiotyyppi, ei magneettikytkintä, reikä 4,5 mm, isku 5 mm, kaksitoiminen

     -- MXJ8-15-B-2M9B: Poraus 8 mm, iskunpituus 15 mm, kaksipäätinen metalliraja, 2 kpl M9B magneettikytkintä

     -- MXJ12-20-L: Symmetrinen tyyppi, reikä 12 mm, isku 20 mm, käännettävä sivuputki

Tekniset ydintiedot (@0,5 MPa, kaksitoiminen)

   1. Mikrotiedot (φ4,5 / φ6 / φ8)

   2.Pienet tiedot (φ12 / φ16)

Keskeiset kilpailuedut

   1. Mikronitason erittäin korkea tarkkuus ja vakaus

     -- Integroitu yksiosainen koneistus yhdistettynä erittäin tarkaan lineaariseen palloohjainkiskoon varmistaa ±0,01 mm:n toistuvan paikannustarkkuuden ja erittäin pienen yhdensuuntaisuusvirheen, mikä täyttää täysin tiukat tarkkuusvaatimukset mikroilmaisu- ja hienopaikoitusprosesseille.

   2. Erittäin kompakti ja tilaa säästävä muotoilu

     -- Erittäin ohut ja erittäin lyhyt runkorakenne, jonka vähimmäiskorkeus on vain 10 mm. Kolmipuolinen kiinnitysrakenne mukautuu erittäin kapeaan pysty- ja vaakasuoraan tilaan, mikä säästää yli 40 % asennustilaa perinteisiin liukupöytiin verrattuna, mikä on ihanteellinen tiheille automatisoiduille tuotantolinjoille.

   3. Kevyt ja korkean taajuuden nopea vaste

    -- Optimoitu ruostumattomasta teräksestä valmistettu kevyt rakenne (40 ~ 500 g) vähentää liikkuvan inertian tehokkaasti. Toimintanopeus vaihtelee välillä 50–500 mm/s, mikä tukee vakaata korkeataajuista toimintaa yli 300 sykliä minuutissa (cpm) tuotannon tehokkuuden parantamiseksi.

   4. Öljytön käyttö ja erittäin pitkä käyttöikä

     -- Hyväksyy vähäkitkaisen kulutusta kestävän tiivisteen ja öljyttömän rakenteen, joka sopii puhtaisiin työpajoihin ja hieman öljyisiin teollisuusympäristöihin. Kestävä rakennerakenne takaa yli 5 miljoonan syklin käyttöiän ja pitkän aikavälin vakaan huoltovapaan toiminnan.

   5. Symmetrinen käännettävä rakenne joustavaan asennukseen

     -- Symmetrinen ilmaportin ja kytkimen urarakenne mahdollistaa putkiston ja anturin asennuksen vasemman/oikean vaihdon paikan päällä, mikä eliminoi suuntarajoitukset ja parantaa huomattavasti paikan päällä tapahtuvaa virheenkorjausta ja rakenteellisen mukautuksen joustavuutta.

Asennusmuodot ja tyypilliset sovellukset

   1. Asennusmenetelmät

     -- Yläasennus: Kiinnitetty läpimenevien reikien kautta tarkalla paikoitustapin reikillä, sopii työkappaleen yläosaan ja erittäin tarkkoihin paikoitusskenaarioihin.

     -- Pohjaasennus: Kiinnitetään pohjakierrerei'illä, vakaa ja luotettava, soveltuu vakiovarusteisiin pinta-asennukseen.

     -- Sivukiinnitys: Kiinnitetty sivukierrerei'illä, sopii täydellisesti laitteille, joissa on rajoitettu pystysuora tila ja tiheä yhdensuuntainen useiden liukumäkien järjestely.

   2. Tyypilliset sovellusskenaariot

     -- 3C Electronics: sirujen käsittely ja siirto, kameran linssin tarkennus, mikrokomponenttien laminointi, painikkeiden käyttöiän kestävyyden testaus

     -- Tarkkuustunnistus: Anturin paikannus, CCD-kameran tarkka liike, mikromitan mittaus, optinen hieno kalibrointi

     -- Micro Assembly: Automaattinen ruuvin lukitus, terminaalien puristus, tarkka komponenttien asettaminen, miniatyyri jigikäyttö

     -- Lääketieteelliset laitteet: Mikropumpun tarkkuusohjaus, miniatyyri venttiilin kytkentä, pienten instrumenttien teleskooppiasemointi

3-vaiheinen nopea valintaopas

   1. Poran valinta kuormituksen mukaan

     -- φ4,5 ≤ 0,5 kg / φ6 = 0,5 ~ 1 kg / φ8 = 1 ~ 2 kg / φ12 = 2 ~ 5 kg / φ16 = 5 ~ 8 kg. Varaa vähintään 50 % kuorman turvamarginaali vakaata tarkkuustoimintaa varten.

   2. Aivohalvauksen vahvistus

     -- Vakioiskualue: 5-50 mm. Priorisoi lyhyet lyönnit (5–20 mm) korkeataajuisissa työolosuhteissa varmistaaksesi suuremman tarkkuuden ja toiminnan vakauden.

   3. Kokoonpanon sovitus

     -- Asennonvalvonta: Varusta 2 M9B-magneettikytkintä kaksisuuntaisen iskun asennon palautetta varten.

     -- Tarkkuusrajoitus: Valitse kaksipään metalliraja (B) 0–5 mm säädettävään tarkan iskun paikannukseen.

     -- Asennussovitus: Valitse sivukiinnitys tiheälle asemasijoittelulle, pohja-asennus tavallista pinta-asennusta varten.

Yhden lauseen yhteenveto

     SOLH MXJ -sarjan ultrakompakti, korkean tarkkuuden pneumaattinen liukupöytä sisältää mikronitason paikannustarkkuuden, kolmipuolisen joustavan kiinnityksen, kevyen korkeataajuisen toiminnan ja valinnaiset säädettävät metallirajoittimet, jotka toimivat kustannustehokkaana, tarkkuusmikrolineaarisena toimilaitteena, jota käytetään laajalti 3C-lääketieteen elektroniikassa, tarkkuusautomaatiossa ja mikrolaitteissa.
