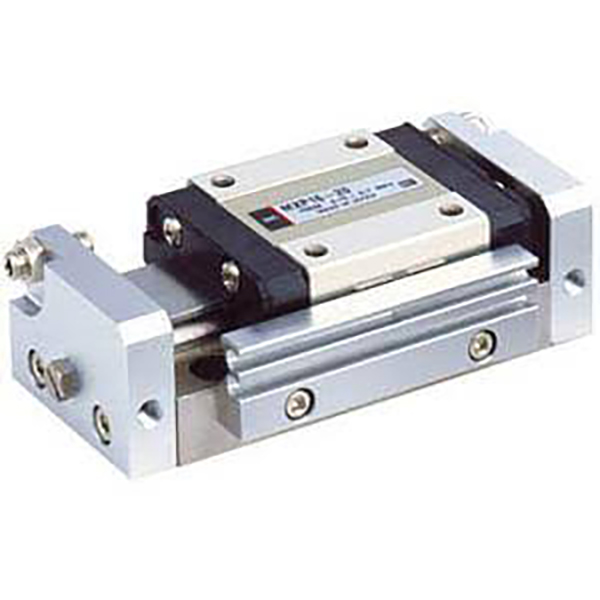

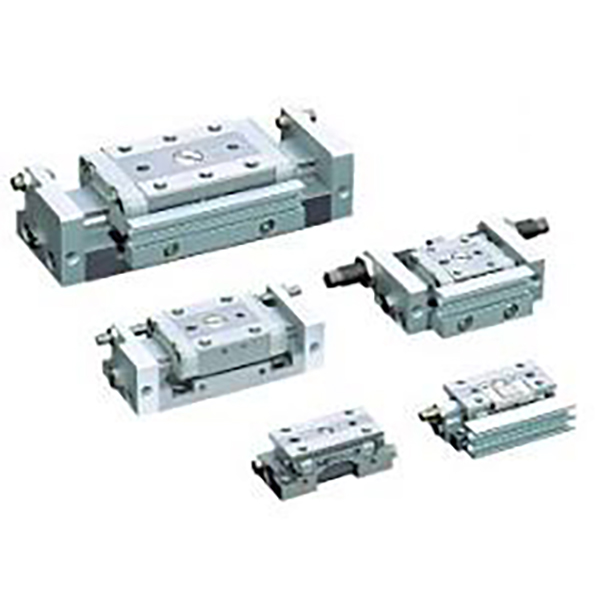

MXP-sarjan Ultra-High Precision -kompakti pneumaattinen liukupöytä

MXP-sarjan Ultra-High Precision -kompakti pneumaattinen liukupöytä

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH MXP -sarja on huippuluokan ultra-tarkkuus kompakti pneumaattinen liukupöytä, joka on suunniteltu vaativiin mikro-asemointiskenaarioihin. Sisäänrakennetun sylinterin ohjauskiskorakenteen ja integroidun ruostumattomasta teräksestä valmistetun rungon ansiosta se tarjoaa mikronitason yhdensuuntaisuuden, erittäin alhaisen pyörimisvirheen ja poikkeuksellisen jäykkyyden. Tukee kaksisuuntaista putkistoa ja korkean taajuuden vakaata pyöräilyä, se sopii täydellisesti 3C-tarkkuuskokoonpanoon, optiseen ilmaisuun ja erittäin tarkkaan mikrokomponenttien paikannukseen, ja se toimii huippumallina kehittyneissä miniatyyrilineaarisovelluksissa.

Ydinrakenne- ja suunnitteluominaisuudet

     --  Ajotila: Kaksitoiminen kaksisuuntainen toiminta, porauskoot φ6/8/10/12/16mm, kattaa kevyen kuormitusalueen 10-120N.

     -- Integroitu Premium-rakenne: Sisältää sisäänrakennetun sylinterin lineaariohjaimen ja yksiosaisen martensiittisen ruostumattoman teräksen rungon. Kantava mekanismi on täysin eristetty männänvarren tiivistysliikkeestä, mikä saavuttaa äärimmäisen jäykkyyden ja minimaalisen kitkan.

     -- Ultra-High Precision Grade: Liike yhdensuuntaisuus 0,004 mm, asennus yhdensuuntaisuus 0,02 mm, pyörimistarkkuus ±0,03° (φ6/8/10) / ±0,04° (φ12/16), mikä tarjoaa alan johtavan erittäin vakaan tarkan paikannussuorituskyvyn.

     -- Erittäin kompakti kapea runko: Rungon korkeus vain 17–23 mm, 10 % ~ 20 % kapeampi kuin MXJ:n vastaavia malleja, mikä mahdollistaa erittäin tiiviin asettelun erittäin ahtaisiin työtiloihin.

     -- Kaksisuuntaisen putkiston joustavuus: Tukee sekä lateraalisia että aksiaalisia putkistoja, joissa on paikan päällä vaihdettava asettelu, joka mukautuu erilaisiin paikan päällä tapahtuviin putkistojen reititysvaatimuksiin.

     -- Universaalisensorien yhteensopivuus: Vakio kaksisuuntaisen magneettikytkimen urat mahdollistavat 2 M9B-magneettikytkimen asentamisen luotettavaa kaksisuuntaista asennon valvontaa varten.

     -- Monitasoinen puskurointi ja rajoitus: Tavalliset kaksipäätiset kumipuskurit melun ja iskujen vähentämiseksi; valinnaiset yksi-/kaksipäät metalliset iskunrajoittimet sekä hydraulinen puskurivaihtoehto φ8-malleille ja sitä suuremmille malleille, säädettävä iskualue 0–5 mm erittäin tarkkaan paikannusohjaukseen.

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MXP8-15-B-M9BW

   2. Vakiotilauksen viiteesimerkit

     --  MXP6-5: Vakiotyyppi, ei magneettikytkintä, reikä 6 mm, isku 5 mm, kaksitoiminen

     --  MXP10-20-B-2M9B: Reikä 10 mm, iskunpituus 20 mm, kaksipäätinen metalliraja, 2 kpl M9B magneettikytkintä

     -- MXP12-25-D: Poraus 12 mm, iskunpituus 25 mm, metalliraja pidennetyssä päässä, yhteensopiva aksiaaliputkien kanssa

Tekniset ydintiedot (@0,5 MPa, kaksitoiminen)

Keskeiset kilpailuedut

   1. Erittäin korkea mikronitason tarkkuus ja vakaus
     -- Tarjoaa erittäin alhaisen 0,004 mm:n liikkeen yhdensuuntaisuuden ja ±0,03°:n kiertotarkkuuden sekä ±0,01 mm:n toistuvan paikannustarkkuuden. Se eliminoi mikrovärähtelyn ja asennon poikkeamat ja täyttää täysin optisen ilmaisun, mikrokomponenttien laminoinnin ja korkean tarkkuuden testausprosessien tiukat tarkkuusvaatimukset.

   2. Sisäänrakennettu sylinterirakenne ja erittäin kapea kompakti runko
     -- Sylinteri on upotettu ohjauskiskorakenteen sisään, mikä pienentää rungon leveyttä 10 % ~ 20 % verrattuna MXJ-malleihin. Innovatiivinen kaksisuuntainen lateraalinen/aksiaalinen putkisto mahdollistaa joustavan paikan päällä tapahtuvan kytkennän, mikä ratkaisee putkilinjan asettelun rajoitukset erittäin kapeilla tiheillä asemilla.

   3. Korkea jäykkyys ja pitkä käyttöikä
     -- Yksiosainen martensiittista ruostumatonta terästä oleva runko ja integroitu ohjauskiskorakenne tarjoavat erinomaisen muodonmuutoskestävyyden ja rakenteellisen jäykkyyden. Öljytön, vähäkitkainen tiivisterakenne, joka on yhteensopiva puhtaiden työpajojen ja kevyen teollisuusympäristön kanssa, saavuttaa yli 5 miljoonan syklin huoltovapaan käyttöiän.

   4. Korkean taajuuden tasainen toiminta
     -- Ensiluokkainen vähäkitkainen tiiviste ja erittäin tarkka kuulaohjainkisko takaavat erittäin pehmeän liikkeen. Toimintanopeus vaihtelee välillä 50-500 mm/s, mikä tukee vakaata korkeataajuista pyöräilyä yli 350 cpm ilman pätkimistä tai tärinää, ihanteellinen pitkäaikaisiin lyhytiskuntoisiin toistuviin paikannustehtäviin.

   5. Joustava Multi-Scene-asennussovitus
     -- Tukee kolmipuolista ylä-, ala- ja sivukiinnitystä tarkkuusasemointitappien rei'illä. Symmetrinen ilmaportin rakenne mahdollistaa vasemman/oikean putkiston vaihdettavuuden paikan päällä, mikä rikkoo täysin suuntarajoitukset ja mukautuu erilaisiin laitteiden rakennesuunnitelmiin.

Asennusmuodot ja tyypilliset sovellukset

   1. Asennusmenetelmät

     -- Yläasennus: Kiinnitetty läpimenevien reikien kautta, joissa on tarkkuusasemointitapin reikiä, sopii työkappaleen yläosaan asennukseen ja erittäin tarkkaan paikannusskenaarioihin, joissa vaaditaan nollasiirtoa.

     --  Pohjakiinnitys: Kiinnitetty pohjakierrerei'illä, joissa on vakaa ja luotettava rakenne, soveltuu vakiovarusteisiin pintakokoonpanoon ja kiinteään lineaariseen ajoon.

     --  Sivukiinnitys: Kiinnitetty sivukierrerei'illä, sopii täydellisesti laitteisiin, joissa on rajoitettu pystysuora tila ja tiheä yhdensuuntainen useiden liukuyksiköiden järjestely.

   2. Tyypilliset sovellusskenaariot

     --  3C elektroniikka: Sirun kiinnitys ja kiinnitys, objektiivimoduulin tarkennus, mikrokomponenttien erittäin tarkka paikannus, anturin syklin testaus

     --  Optiset laitteet: CCD-kameran tarkkuusliike, optisen linssin hieno kalibrointi, laserpaikannus, korkean tarkkuuden tunnistusalustalla ajaminen

     --  Micro Precision Assembly: Miniatyyri automaattinen ruuvin lukitus, liitinpuristus, tarkka komponenttien asennus, erittäin tarkka jigikäyttö

     -- Lääketieteelliset laitteet: Mikropumpun tarkkuusohjaus, miniatyyri venttiilin tarkka kytkentä, pienen instrumentin teleskooppiasemointi

Diataulukon valinnan vertailu: MXP vs MXJ vs MXQ

3-vaiheinen nopea valintaopas

   1. Poran valinta kuormituksen mukaan
     -- φ6 ≤ 1 kg / φ8 = 1 ~ 2 kg / φ10 = 2 ~ 4 kg / φ12 = 4 ~ 6 kg / φ16 = 6 ~ 10 kg. Varaa vähintään 50 % kuorman turvamarginaali varmistaaksesi vakaan tarkkuustoiminnan.

   2. Aivohalvauksen vahvistus Vakioiskualue: 5-30 mm. Priorisoi lyhyet lyönnit (5–20 mm) korkeataajuisissa työolosuhteissa, jotta paikannustarkkuus ja toimintavakaus säilyy korkeammalla.

   3. Kokoonpanon sovitus

      --  Asennonvalvonta: Varusta 2 M9B-magneettikytkintä reaaliaikaista kaksisuuntaista iskunasennon palautetta varten.

     -- Tarkkuusrajoitus ja puskurointi: Valitse kaksipään metalliraja (B) 0–5 mm säädettävälle tarkalle paikannukselle; valitse hydraulinen puskuri φ8 ja sitä suuremmille malleille vähentääksesi suurtaajuisia iskuja.

     --  Putkiston sovitus: Käytä aksiaaliputket erittäin kapean tilan sijoittelua varten ja sivuputket tavanomaisiin vakioasennusskenaarioihin.

Yhden lauseen yhteenveto

     SOLH MXP -sarjan erittäin tarkka pneumaattinen liukupöytä sisältää 0,004 mm:n erittäin matalan yhdensuuntaisuuden, minimaalisen pyörimisvirheen, sisäänrakennetun ohjauskiskon, kaksisuuntaisen kytkettävän putken ja valinnaisen hydraulisen puskurin, joka toimii laadukkaana ja erittäin jäykänä mikrolineaarisena optisena ilmaisulaitteena, erittäin tarkana lääketieteellisen automaation ja huippuluokan 3C-laitteiden kokoonpanossa.
