MXQ-sarjan pneumaattinen liukupöytä | Kierrätyspallon ohjain / Taloudellinen tyyppi

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

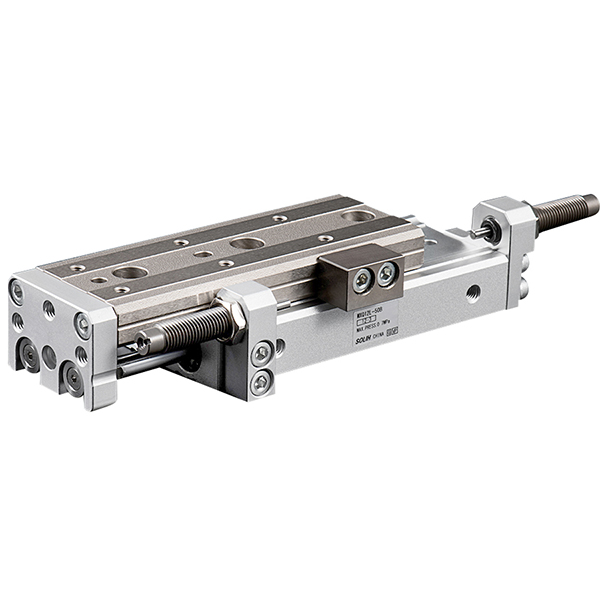

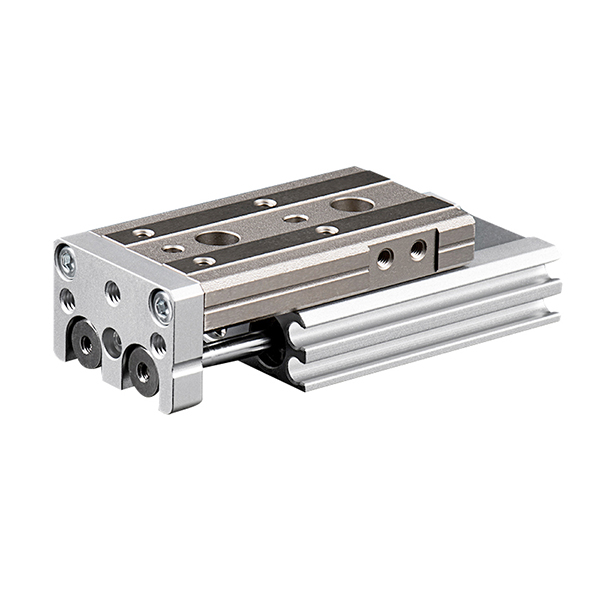

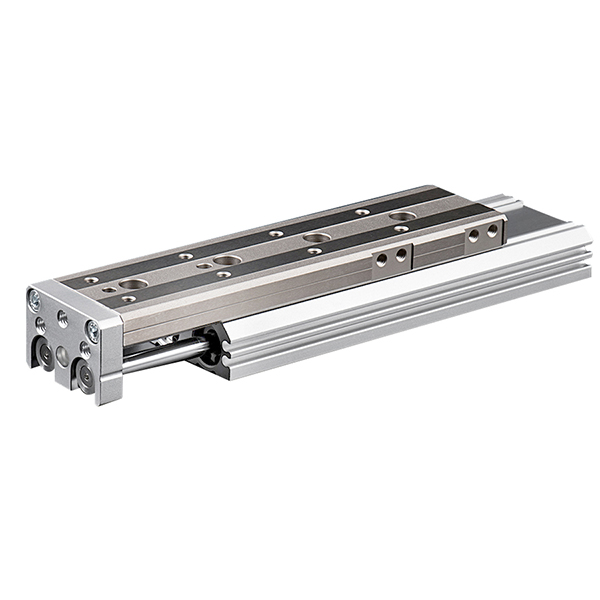

     SOLH MXQ -sarja on taloudellinen kompakti pneumaattinen liukupöytä, jossa on kaksoismäntäkäyttöjärjestelmä ja kierrättävät palloohjaimet. Erittäin ohuen ja kevyen integroidun rakenteen ansiosta se tarjoaa vakaan keskitarkkuuden lineaarisen liikkeen ±0,02 mm:n toistotarkkuudella. Kustannustehokkaana vaihtoehtona perinteiselle "sylinteri + ulkoinen ohjain" -yhdistelmälle, se vähentää huomattavasti laitekustannuksia säilyttäen samalla luotettavan toimintakyvyn. Ihanteellinen yleiseen automatisoituun käsittelyyn ja tavallisiin tarkkuuskokoonpanoskenaarioihin, se on suositeltu lineaarinen perusajoratkaisu massaautomatisoiduille tuotantolinjoille.

Ydinrakenne ja toimintaperiaate

     -- Kaksimäntäinen kaksitoiminen käyttövoima: Varustettu kaksoismäntärakenteella, joka tarjoaa kaksinkertaisen työntövoiman yksisylinterisille liukukappaleille, joilla on sama reikä. Se varmistaa synkronisen ja vakaan lineaarisen liikkeen ilman heilahtelua tai taipumista suurtaajuisen syklisen toiminnan aikana.

     -- Kierrätyspallon ohjauskisko: Hyväksyy esikuormittamattoman kierrättävän pallonohjaimen, jossa on pehmeä kevyt kuormitusliike ja alhaiset valmistuskustannukset. Se säilyttää vakaan ±0,02 mm:n toistuvan paikannustarkkuuden ja täyttää täysin keskitarkkuuden automaatiovaatimukset.

     -- Erittäin ohut ja kevyt integroitu runko: Integroitu sylinteri- ja liukupöytärakenne on 10 % korkeampi ja 22 % kevyempi kuin MXS-sarja, mikä mahdollistaa kompaktimman asennusasetelman rajoitetuille laitteille.

     -- Joustava kolmipuolinen asennus: Tukee pohja-, sivu- ja aksiaalista kolmisuuntaista kiinnitystä esiasetetuilla tarkkuusasemointitapin reikillä. Se yksinkertaistaa paikan päällä tapahtuvaa asennusta ja sijoittelua ja parantaa kokoamisen tehokkuutta.

     -- Sisäänrakennettu magneettinen induktiorakenne: Vakio sisäinen magneettirengas varatuilla sivukiinnitysurilla D-M9□- ja A93-sarjan magneettikytkimille. Uppoasennusrakenne välttää rakenteelliset häiriöt ja varmistaa vakaan asennon signaalin takaisinkytkennän.

 Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MXQ16-50AS-M9BW

   2. Vakiotilauksen viiteesimerkki

     -- MXQ20-75A-FR-M9NL: Poraus 20 mm, iskunpituus 75 mm, kaksipään iskunsäätö, aksiaalinen putkisto, PNP-magneettikytkin 3 metrin johdolla

Yleiset tekniset perustiedot

Lähtövoiman ja kuorman vertailutaulukko (@0,5 MPa, vaaka-asennus)

Huomautus: Kantavuus pienenee pitemmällä iskun ja suuremmalla käyttönopeudella; turvallisuuskerroin ≥2; pystykuorma vaatii sallitun vääntömomentin tarkastuksen

Sovellusskenaariot ja tuotevalinnan vertailu

   1. MXQ-sarjan ensisijaiset sovellusskenaariot

     --  Yleinen automaattinen käsittely: Täydellinen pienten elektronisten osien, liittimien, muoviosien ja kevyiden modulaaristen kiinnikkeiden sykliseen siirtoon vakiotarkkuusvaatimuksilla.

     -- Kustannusherkät automaatioprojektit: Kustannustehokas vaihtoehto korkean tarkkuuden MXS-sarjalle, se alentaa kokonaiskustannuksia yli 30 % säilyttäen samalla vakaan perussuorituskyvyn.

     -- Erittäin kompakti tilan asettelu: Vartalon korkeus on pienempi ja paino on kevyempi kuin MXS-liukumäet, mikä säästää pystysuoraa asennustilaa erittäin pienikokoisille automatisoiduille laitteille.

     -- Keskitarkka kevyt kuormituskäyttö: Ihanteellinen työskentelyolosuhteisiin, joissa on ±0,02 mm:n asemointitarve ja joissa ei ole suuria jäykkyyttä tai suuria vääntömomentin kestävyysvaatimuksia.

     -- Korkeataajuinen lyhyttahtipyöräily: Luotettava pitkäaikaiseen toistuvaan käyttöön 10–50 mm:n lyhyellä iskulla, korvaa tehokkaasti perinteiset jaetun sylinterin ja ulkoisen ohjaimen yhdistelmät.

   2.MXQ vs MXS vs MXH | Core SMC -diataulukon vertailu

Ammattimaisen valinnan avainkohdat

     -- Poran koon sovitus: Valitse sopiva porauskoko työkappaleen painon ja asennussuunnan mukaan. Säädä vaakakuormaa 50 %:n sisällä nimellisarvosta ja pystykuormaa 25 %:n sisällä nimellisarvosta varmistaaksesi vakaan pitkän aikavälin toiminnan.

     -- Viivan valinta ja marginaalin varaus: Varaa 5–10 mm iskumarginaali mallin valinnan aikana. Ota käyttöön AS/AT/A hienosäätöliite (0–5 mm trimmaus), jos vaaditaan tarkka iskun kalibrointi.

     -- Joustava asennusvaihtoehto: Pohjakiinnitys vaakasuoraan materiaalinkäsittelyyn; sivukiinnitys sivuttaiseen kiinteään asennukseen; aksiaaliasennus Z-akselin pinoamiseen ja monikerroksisten laitteiden kokoonpanoon.

     -- Puskurin konfiguroinnin optimointi: Vakiokumipuskuri tavanomaiseen hidaskäyntiin. Asenna valinnainen hydraulinen puskuri, kun käyttönopeus ylittää 300 mm/s tai kuorman paino yli 5 kg (ei koske MXQ6-mallia).

     -- Paikantunnistuksen konfigurointi: Yhteensopiva M9B/M9N/A93 magneettikytkimien kanssa. Kaksipuoleiset upotetut urat tukevat kahden kytkimen asennusta tarkan ulos-/sisäänvedon paikan päällä tapahtuvan signaalin takaisinkytkennän saavuttamiseksi.

Yhden lauseen yhteenveto

     SOLH MXQ -sarjan taloudellinen pneumaattinen liukupöytä käyttää kevyttä kierrätyspalloohjainta ja integroitua kaksoismäntärakennetta, jossa on ultrakevyt ohut runko, ±0,02 mm vakaa keskitarkkuus ja alhainen hinta, ja se on paras kustannustehokas korvike perinteisille sylinteri-ohjainyhdistelmille yleiseen teollisuusautomaatioon ja kevyeen tarkkuuteen.
