MXS-sarjan pneumaattinen liukupöytä | Cross Roller Guide -kaksisylinterinen tyyppi

Merkki: SOLH by Richge Technology

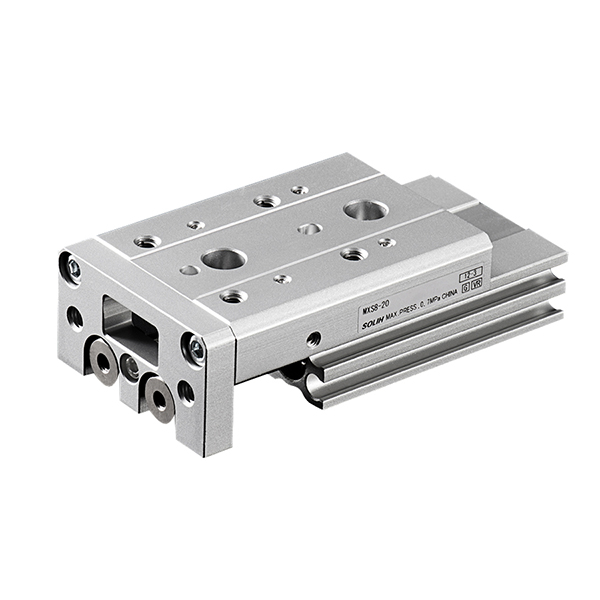

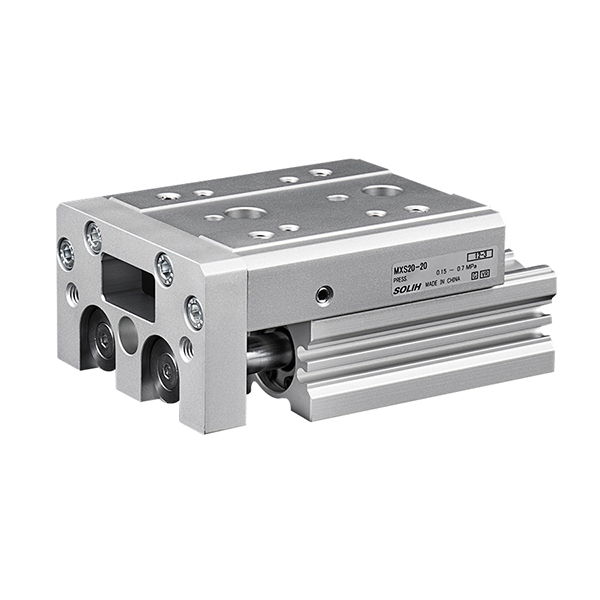

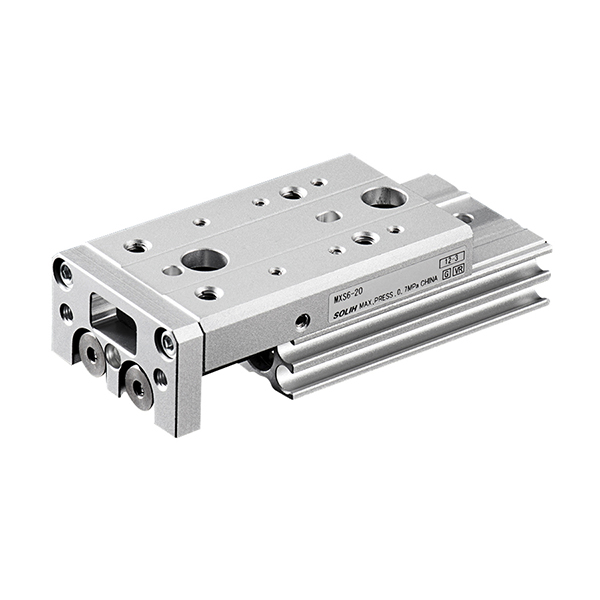

Tuotteen yleiskatsaus

     SOLH MXS -sarja on erittäin jäykkä, erittäin tarkka integroitu pneumaattinen liukupöytä, joka on varustettu kaksimäntäisellä käyttörakenteella ja ammattimaisilla poikkirullajohteilla. Erittäin ohuen ja kompaktin rungon, nollavälin esikuormitetun ohjausjärjestelmän ja kaksinkertaisen ulostulon työntövoiman ansiosta se tarjoaa erittäin vakaan lineaarisen liikkeen toistotarkkuudella jopa ±0,01 mm. Integroitu all-in-one-rakenne vähentää huomattavasti laitteiden määrää verrattuna perinteisiin jaetun sylinterin + ulkoisen ohjaimen yhdistelmiin. Sitä käytetään laajalti tarkkuuslineaarisessa siirrossa, kohdistuskokoonpanossa, elektronisissa ja puolijohdetyökaluissa, ja se toimii optimaalisena päivitettynä korvaajana perinteisille lineaarisille ajoratkaisuille.

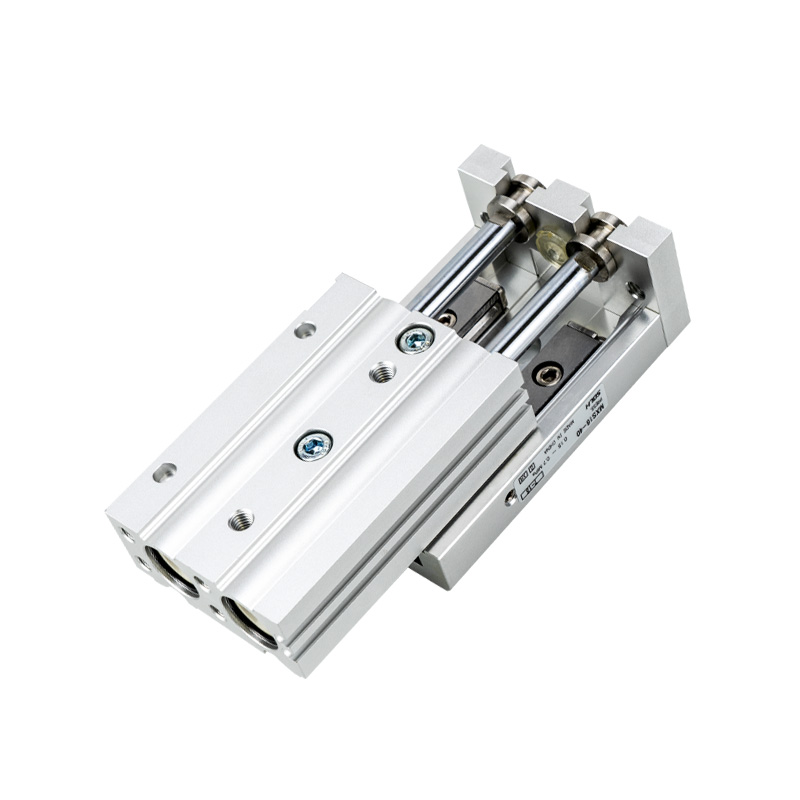

Ydinrakenne ja toimintaperiaate

     -- Kaksimäntäinen käyttöjärjestelmä: Hyväksyy kaksitoimisen kaksoismäntärakenteen, joka tarjoaa kaksinkertaisen työntövoiman kuin yksisylinteriset luistit samalla reiällä. Se varmistaa erittäin synkronisen toiminnan ja eliminoi tehokkaasti liikkeen taipumisen ja heilumisen korkeataajuisen liikkeen aikana.

     -- Premium Cross Roller ohjauskisko: Sisäänrakennettu erittäin tarkka poikkirullaohjain esijännitysrakenteella, tyhjäkäyntivälys, erinomainen rakenteellinen jäykkyys ja vahva radiaalikuormituksen ja vääntömomentin taipuman kestävyys. Se säilyttää vakaasti ±0,01 mm:n erittäin korkean toistopaikannustarkkuuden pitkäaikaista syklistä käyttöä varten.

     -- Integroitu All-in-One-suunnittelu: Sylinteri ja liukupöytä on integroitu täydellisesti yhdeksi yksiköksi, mikä vähentää kokonaisasennuksen tilavuutta 30 % ~ 50 % split-tyyppisiin rakenteisiin verrattuna. Se ei vaadi manuaalista kohdistusta asennuksen aikana, mikä parantaa huomattavasti kokoonpanotehokkuutta ja rakenteen johdonmukaisuutta.

     -- Joustava kolmipuolinen asennus: Tukee pohja-, sivu- ja aksiaalista kolmisuuntaista asennusta esiasetetuilla tarkkuusasemointitapin rei'illä. Se tukee suoraa pinoamista ja kiinteää sivuasennusta mukautuen monipuolisiin kompakteihin laiteasetteluvaatimuksiin.

     -- Sisäänrakennettu anturin sovitus: Varustettu tavallisella sisäisellä magneettirenkaalla, rungossa on varatut upotetut urat, jotka ovat yhteensopivia D-M9□- ja A93-sarjan magneettikytkimien kanssa. Uppoasennettava rakenne välttää rakenteelliset häiriöt ja varmistaa tarkan iskunasennon palautetta.

Täydellinen mallikoodaussääntö

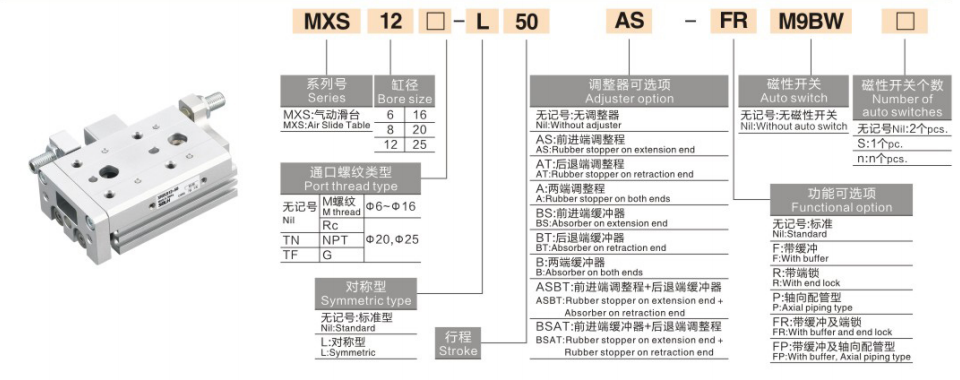

   1. Malliesimerkki: MXS16-50AS-M9BW

   2. Vakiotilauksen viiteesimerkki

     -- MXS20-75A-FR-M9NL: Poraus 20 mm, iskunpituus 75 mm, kaksipään iskunsäätö, aksiaalinen putkisto, PNP-magneettikytkin 3 metrin johdolla

Yleiset tekniset perustiedot

Lähtövoiman ja kuorman vertailutaulukko (@0,5 MPa, vaaka-asennus)

Huomautus: Kantavuus pienenee pitemmällä iskun ja suuremmalla nopeudella; turvallisuuskerroin ≥2; pystykuorma vaatii sallitun vääntömomentin tarkastuksen

Hakemusskenaariot ja valintaohjeet

   1. MXS-sarjan ensisijaiset sovellusskenaariot

     --  Erittäin tarkka paikannus ja siirto: Ihanteellinen elektronisten komponenttien, liittimien, optisten linssien ja pienoismoduulien tarkkaan lineaariseen siirtoon ja kohdistamiseen tiukat ±0,01 mm:n paikannusvaatimukset.

     -- Pienikokoiset laitteet: Ultraohut integroitu rakenne vähentää laitteiden korkeutta 30 % verrattuna tavallisiin liukupöytiin, mikä sopii täydellisesti miniatyyriin ja erittäin kompakteihin automatisoituihin asemiin.

     -- Korkean jäykkyyden ja taipumista estävät työolosuhteet: Poikittaisrullan ohjainrakenne tarjoaa erinomaisen vääntömomentin kestävyyden ja epäkeskisen kuormituksen toleranssin, joka sopii robotin Z-akselin ajoon ja erittäin tarkkoihin kokoonpanoasemiin monimutkaisissa voimaolosuhteissa.

     -- Korkean taajuuden lyhyttahtinen syklinen toiminta: Vakaa pitkäkestoiseen korkeataajuiseen käyttöön 10–50 mm lyhyellä iskulla, säilyttäen tasaisen tarkkuuden ilman siirtymää tai tärinää.

     -- Rakenteiden yksinkertaistaminen ja kustannusten alentaminen: Integroitu sylinteri- ja ohjausrakenne korvaa täysin perinteisen jaetun "sylinteri + ulkoinen ohjain" -yhdistelmän, mikä yksinkertaistaa mekaanista suunnittelua ja alentaa kokoonpano- ja huoltokustannuksia.

Ammattimaisen valinnan avainkohdat

     -- Poran koon valinta: Yhdistä reiän koko työkappaleen painon ja asennustavan mukaan. Säädä vaakakuormaa 50 %:n sisällä nimellisarvosta ja pystykuormaa 25 %:n sisällä nimellisarvosta vakaan toiminnan varmistamiseksi.

     -- Iskun valinta: Varaa 5–10 mm iskumarginaali mallin valinnan aikana. Valitse AS/AT/A iskunsäädin (0–5 mm hienosäätö), jos tarvitset tarkkaa iskun trimmausta.

     -- Asennussuunnan sovitus: Pohjakiinnitys vaakasuoraan materiaalinkäsittelyyn; sivukiinnitys sivuttaiseen kiinteään asennukseen; aksiaalinen asennus Z-akselin pinoamiseen ja monikerroksiseen kokoonpanoon.

     -- Puskurin konfiguroinnin optimointi: Vakiokumipuskuri tavanomaiseen käyttöön. Varusta hydraulisella puskurilla, kun käyttönopeus ylittää 300 mm/s tai kuorman paino yli 5 kg terminaalin törmäyksen ja tärinän vähentämiseksi.

     -- Sijainnin tunnistuksen asetukset: Yhteensopiva M9B/M9N magneettikytkimien kanssa. Kaksipuoleiset upotetut urat tukevat 2 kytkimen asennusta, mikä mahdollistaa tarkan signaalin havaitsemisen sekä ulos- että sisäänvetoiskuissa.

Yhden lauseen yhteenveto

     SOLH MXS -sarjan kaksisylinterinen pneumaattinen liukupöytä käyttää ensiluokkaista poikittaisrullaohjainta ja integroitua all-in-one -rakennetta, jossa on kaksinkertainen työntövoima, ±0,01 mm erittäin korkea tarkkuus, ylivoimainen jäykkyys ja taipumista estävä kapasiteetti.
