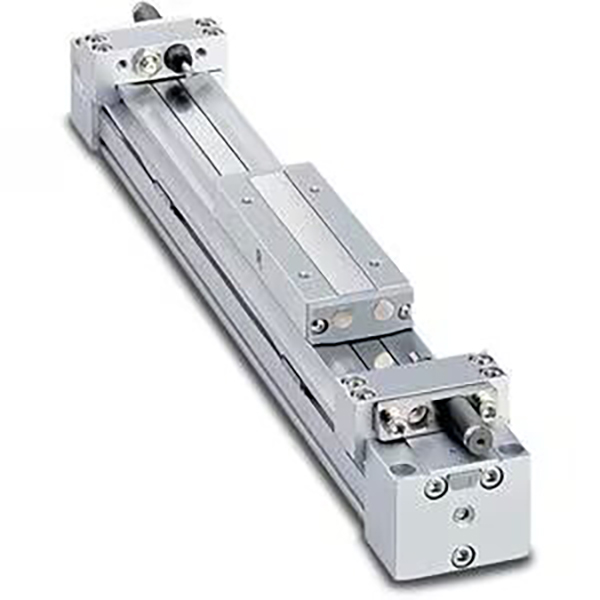

MY1B-sarjan mekaanisesti niveltetty sauvaton sylinteri | Perustyyppi

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH MY1B -sarja on klassinen mekaanisesti nivelletty tankoton sylinteri, joka on suunniteltu ultrapitkätahtiseen lineaariseen ajoon. Sisäinen painetiivistehihna ja ulkoinen pölytiivis hihnarakenne eliminoivat perinteisen sauvan jatkeen, saavuttaen asennuspituuden, joka on lähes yhtä suuri kuin todellisen iskunpituus ja säästää yli 50 % asennustilaa perinteisiin raidetangon sylintereihin verrattuna. Se kattaa reikäkoot φ10 - φ100 mm ja maksimiiskun 5000 mm, ja se tarjoaa vakaan keskinopean ja keskikuormituksen lineaarisen liikkeen. Se on optimaalinen kustannustehokas ratkaisu pitkän matkan materiaalin siirtoon, aseman siirtoon ja työkappaleen työntämiseen/vetoon yleisissä automaatiolaitteistoissa.

Ydinpaikannus ja rakenneominaisuudet

• Mekaaninen sauvaton rakenne: Integroitu mäntä- ja liukupöytärakenne ilman jatkettua männänvartta. Sisäinen tiivistehihna ylläpitää ilmanpainetta, kun taas ulkoinen pölytiivis hihna tarjoaa täyden suojan. Kokonaispituus vastaa iskua, mikä mahdollistaa erittäin suuren tilankäytön ahtaissa asennustilanteissa.

• Erittäin jäykkä integroitu liukupöytä: Liukupöytä on yhdistetty tiukasti mäntään, ja siinä on erinomainen taivutusmomentin vastustuskyky. Kuormat voidaan asentaa suoraan liukupöydälle ilman ylimääräisiä ohjausrakenteita kevyisiin sovelluksiin, mikä yksinkertaistaa mekaanista suunnittelua ja kokoonpanoa.

• 4-suuntainen putkisto ja kevyt päivitys: Optimoitu sylinterinkansi tukee nelisuuntaista putkistoa (etu/taka/sivu/pohja), mikä mahdollistaa putkistojen suunnan säätämisen paikan päällä joustavaa järjestelyä varten. Päivitetty sylinterin runkorakenne vähentää φ25/32/40-mallien painoa 17 % vanhoihin versioihin verrattuna, mikä pienentää laitteiden kokonaiskuormitusta.

• Vakio säädettävä ilmatyyny: Sisäänrakennetut säädettävät ilmapuskurit molemmissa päissä vaimentavat tehokkaasti käyttöiskuja ja vähentävät ajomelua vakaan keskinopean toiminnan takaamiseksi. Ulkoiset hydrauliset puskurit ovat valinnaisia, jotta ne mukautuvat suuriin nopeuksiin ja raskaisiin työolosuhteisiin.

• Öljytön ja pitkä käyttöikä: Normaali öljytön toimintamalli mukautuu puhtaisiin teollisuusympäristöihin ja yleisiin automatisoituihin tuotantolinjoihin. Kulutusta kestävä tiivistehihna takaa pitkän käyttöjakson kestävän toiminnan alhaisilla ylläpitokustannuksilla.

• Helppo magneettikytkimen asennus: Esivaratut asennusurat sylinterin etu- ja vastakkaisilla puolilla mahdollistavat D-M9-sarjan magneettikytkimien suoran etuasennuksen, mikä mahdollistaa kätevän asennon signaalin havaitsemisen ja joustavan sähköisen integroinnin.

Täydellinen mallikoodaussääntö

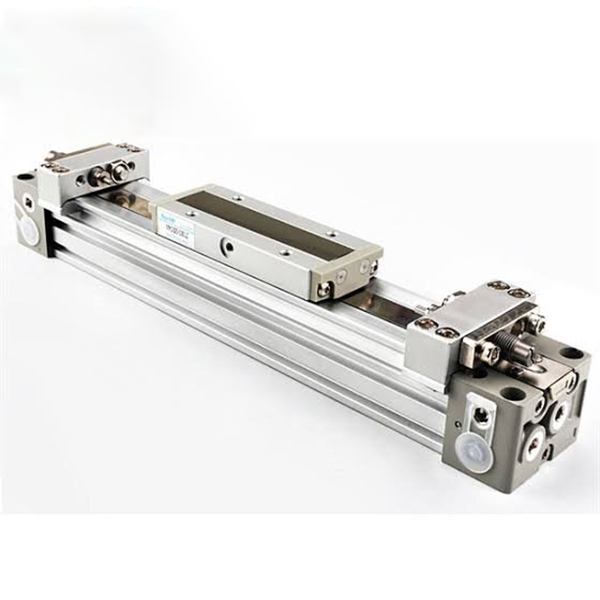

Malliesimerkkejä: MY1B25-500Z | MY1B40-800AZ

Vakiotilauksen viiteesimerkit

• MY1B25-500Z: 25 mm:n reikä, 500 mm:n iskunpituus, tavallinen kaksipäinen ilmatyyny

• MY1B40-800AZ: halkaisija 40 mm, isku 800 mm, ilmatyyny + kaksipäiset iskunsäätöruuvit

Tekniset ydintiedot (20 ℃:n vakiotila)

1 Yleiset perustiedot

• Toimintatila: Kaksitoiminen mekaaninen nivelveto

• Toimiva neste: Paineilma (öljytön käyttö saatavilla)

• Ympäristön lämpötila: 5 ~ 60 ℃ (ei pakkasta)

• Työpainealue: 0,1-0,8 MPa; Todistuspaine: 1,2 MPa

• Männän toimintanopeus: 100 ~ 1000 mm/s (vakioilmatyynyllä); 100-1500 mm/s (ulkoisella hydraulisella puskurilla)

• Aivohalvauksen sietokyky: ≤1000mm isku: ±1,8mm; Isku 1001-3000mm: ±2,8mm

• Puskuritila: Vakiona sisäänrakennettu ilmatyyny (Z); valinnainen ulkoinen hydraulipuskuri (L/H)

2 avainsuorituskykyparametritaulukko (@0,5 MPa)

Peruskonfigurointi- ja valintaohjeet

1 Poran koon valinta kuorman ja työntövoiman mukaan

• φ10 ~ φ20 (kevyt): Soveltuu kuormitukseen ≤ 8 kg ja mikropitkän iskun (≤ 1000 mm) skenaarioihin, ihanteellinen elektronisille laitteille ja pienille automatisoiduille laitteiden siirroille.

• φ25 ~ φ40 (Kevyt): Soveltuu 12–30 kg:n keskikevyelle kuormitukselle ja tavanomaiselle 1000–2000 mm pitkäiskuiselle, jota käytetään laajalti kokoonpanolinjan työntämisessä ja materiaalin lastauksessa/purkussa.

• φ50 ~ φ63 (keskitehoinen): Yhteensopiva 50–80 kg:n keskikuormituksen ja raskaan työkappaleen siirron kanssa, täydellinen työstökoneiden ja työstöasemien pitkätahtiseen ajoon.

• φ80 ~ φ100 (raskas): Suunniteltu 130-200 kg raskaaseen kuormaan, suuriin laitteisiin ja logistiikkaan pitkän matkan käsittelyyn, mukautumaan korkeataajuisiin raskaisiin syklisiin työolosuhteisiin.

2 Iskun ja puskurin kokoonpanon valinta

• Iskualue: Vakioiskusuojat 100 ~ 2000 mm; Laajennettu XB11-spesifikaatio tukee erittäin pitkää iskua jopa 5000 mm:iin asti erityisiin pitkän matkan ajovaatimuksiin.

• Ilmatyyny (Z): Pakollinen vakiokonfiguraatio keskinopeukselle (≤1000 mm/s), joka vähentää tehokkaasti päätyiskua ja käyttömelua ja takaa vakaan syklisen liikkeen.

• Hydraulinen puskuri (L/H): Suositellaan nopeaan käyttöön (>1000mm/s) tai raskaaseen kuormitukseen (>50kg) erittäin vakaan liikkeen ja melun vähentämisen saavuttamiseksi.

• Iskun säätöruuvi (A): Varustettu skenaarioihin, joissa vaaditaan tarkkaa raja-asemointia (±0,1 mm tarkkuus), ja se tukee kaksipään hienoiskukalibrointia.

3 Asennus- ja putkistoohjeet

• Asennusmenetelmä: Sylinterin runko voidaan kiinnittää pohja- tai sivukiinnitysreikien kautta; kuormat voidaan asentaa suoraan integroidulle liukupöydälle ilman ylimääräistä ohjausrakennetta kevyissä sovelluksissa.

• Joustava 4-suuntainen putkisto: Tukee etu-, taka-, sivu- ja pohjaputkien vaihtoa, mikä mahdollistaa paikan päällä tapahtuvan suunnan säädön mukautumaan erilaisiin laiteasetteluvaatimuksiin.

• Magneettikytkimen asennus: Varatut kaksipuoliset asennusurat, jotka ovat yhteensopivia D-M9B/D-M9N-sarjan kytkimien kanssa, mikä mahdollistaa joustavan ja tarkan iskunasennon palautetta.

Tyypilliset teolliset sovellukset

• Ultra-Long Stroke -materiaalin siirto: Ihanteellinen 1–5 metrin pitkän matkan työntämiseen ja vetämiseen elektroniikka-, elintarvike- ja pakkauskokoonpanolinjoilla, tilaa säästävällä asennuksella ja nopealla vakaalla toiminnalla.

• Varusteen oven ja kannen avaaminen/sulkeminen: Soveltuu suurten työstökoneiden ja automatisoitujen laitteiden pitkätahtiseen ovenrunkoon, jossa on kompakti rakenne ja luotettava syklinen toimintakyky.

• Raskas työkappaleen siirtymä: Soveltuu 30-200 kg raskaan työkappaleen pitkäiskukäsittelyyn auto- ja mekaanisessa teollisuudessa, mikä tarjoaa korkean jäykkyyden ja erinomaisen taivutusmomentin kyvyn.

• Kokoonpanolinjan sijoittelu ja kuljetus: Käytetään pitkän iskun sijoitteluun ja tuotantolinjojen sykliseen työntämiseen, vakioilmatyynyllä vähentämään melua ja iskuja korkeataajuisen käynnistyksen ja pysäytyksen aikana.

• Räätälöidyt automaatiolaitteet: Universaali pitkätahtinen lineaarinen ajoratkaisu erilaisille ei-standardiautomaatioasemille, sopii erityisen hyvin tilarajaisiin ja kustannusherkkään automaatioprojekteihin.

Kolmen vaiheen pikavalintaopas

• Poran koon vahvistus: Laske tarvittava työntövoima kuorman painon perusteella turvakertoimella ≥1,5. Suositellut valintasäännöt: ≤8kg → φ20; 12-30 kg → φ40; 50-80 kg → φ63; >100kg → φ80/100.

• Iskun määrittelyn vahvistus: Valitse standardi 100–2000 mm iskunpituus tavanomaisiin vaatimuksiin; valitse XB11-laajennettu erittely erittäin pitkälle iskulle jopa 5000 mm.

• Toiminnallisen kokoonpanon sovitus: Käytä tavallista ilmatyynyä (Z) keskinopean käyttöön; päivitä hydraulipuskuriin (L/H) suuria nopeuksia tai raskaan kuormituksen työolosuhteita varten; lisää iskunsäätöruuvi (A) tarkkoja raja-asemointivaatimuksia varten.
