RM-sarjan magneettinen kytkin sauvaton sylinteri | Airtac Compact Ohjattu pitkäiskuinen tyyppi

Merkki: SOLH by Richge Technology

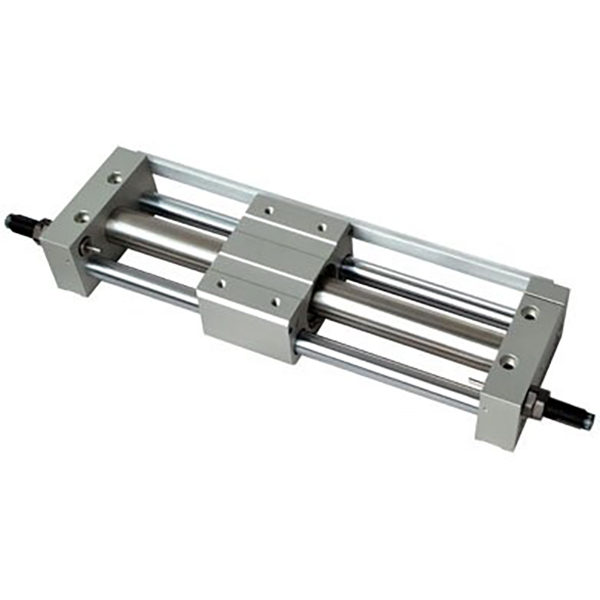

RMT

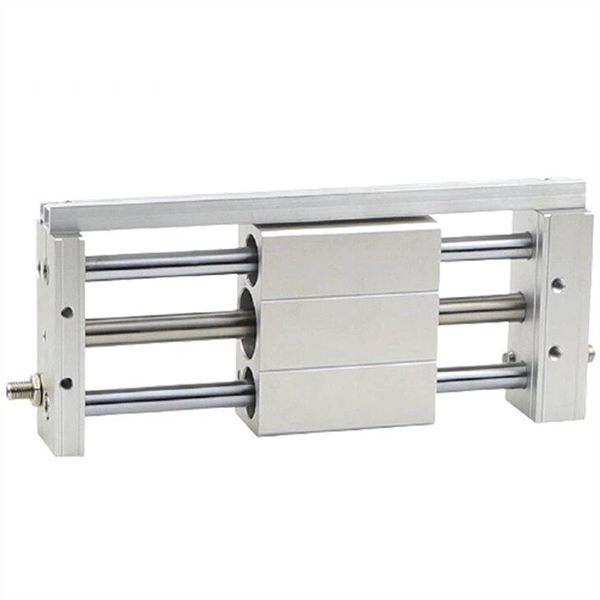

RMTL

Tuotteen yleiskatsaus

     SOLH RM -sarja on valtavirran Airtac-tyylinen magneettinen kytkin sauvaton sylinteri, joka on suunniteltu kompakteihin, pitkätahtisiin ja ohjattuihin lineaarisiin ajovaatimuksiin. Sisäisen männän ja ulkoisen liukupöydän välisen kosketuksettoman magneettisen synkronisen välityksen ansiosta täysin suljettu rakenne saavuttaa täydellisen nollavuotojen ja pölyttömän toiminnan. Se kattaa neljä ydinmallia, mukaan lukien perustyyppi ja ohjattu tankotyyppi, ja sen porauskoko vaihtelee φ10 - φ40 mm ja enimmäisisku 2000 mm. Sisäänrakennetun ohjauksen, laajan lämpötilan mukauttavuuden ja korkean kustannustehokkuuden ansiosta se sopii täydellisesti pitkän iskun lineaariseen siirtoon ja puhtaan tilan automatisointiin, ja se on kotimainen vaihtoehto SMC CY1/CY3 -sarjoille.

Mallin ydinluokitus ja rakenneominaisuudet

1. Täydellinen RM-perhemalliluokitus

• RMS perustyyppi: Ultraminimalistinen rakenne ilman sisäänrakennettua ohjausjärjestelmää. Vaatii asennusta varten ulkoiset tukikannattimet ja lineaariset ohjauskiskot. Sen kustannukset ovat alhaisimmat, ja se on ihanteellinen budjettiherkille projekteille, joissa on varatut ohjausrakenteet.

• RMT Vakioopastettu tyyppi: Varustettu kahdella ohjaustangolla ja liukulaakereilla integroitua ohjaustoimintoa varten. Se kestää sivuttain ja epäkeskisiä kuormia ilman ulkoisia ohjauskiskoja, mikä mahdollistaa yksinkertaisen ja nopean asennuksen tavanomaisiin työolosuhteisiin.

• RMTL Tarkkuusohjattu tyyppi: Hyväksyy laajennetut erittäin tarkat ohjaustangot ja erittäin jäykät laakerit lineaarisen liikkeen tarkkuuden parantamiseksi. Toistuvan paikannustarkkuus saavuttaa ±0,1 mm, mikä täyttää erittäin tarkat iskunpaikannuksen ja mikroetäisyyden siirtovaatimukset.

• RMH High Load -liukutyyppi: Optimoitu vahvistetuilla liukukisoilla ja erittäin lujalla ohjaustankorakenteella, jolla on erinomainen kantavuus ja taipumista estävä suorituskyky. Sitä voidaan käyttää suoraan itsenäisenä liukuvana pöytänä raskaan kuorman ja erittäin vakaan käyttöskenaarioissa.

2. Rakenteelliset perusedut

• Magneettinen kytkinkäyttö ja puhdas suorituskyky ilman vuotoa: Sisäänrakennettu erittäin luja magneettinen ryhmä toteuttaa ei-mekaanisen synkronisen lähetyksen. Täysin suljettu sylinterisäiliö eristää täysin sisäiset ilmapiirit ulkoisesta ympäristöstä, jolloin ilmavuoto ja pölytön toiminta saavutetaan. Se täyttää täysin elintarvike-, elektroniikka- ja lääketieteellisten puhtaiden työpajasovellusten hygieniastandardit.

• Tankoton kompakti muotoilu ja tilaa säästävä: Ei männänvarren jatkorakennetta vähentää asennustilaa 50 % verrattuna perinteisiin raidetangon sylintereihin. Se ylläpitää vakaan lineaarisen toiminnan ilman taipumista jopa korkeintaan 2000 mm pitkäiskuolosuhteissa ja tukee täydellisesti kompaktia laiterakennetta.

• Eristetty pölytiivis rakenne ja pidempi käyttöikä: Mäntäkammio ja liukupöytä on täysin eristetty, jotta ulkopuolinen pöly, lika ja epäpuhtaudet eivät pääse sylinterin sisäpuolelle. Optimoitu kulutusta kestävä rengas ja pölytiivis rengasyhdistelmä vähentää tehokkaasti kitkahäviöitä ja pidentää yleistä käyttöikää.

• Integroitu kaksoisohjaustankorakenne (RMT/RMTL/RMH): Itsenäinen ohjausrakenne eliminoi ulkoisten liukukiskojen tarpeen. Se vastustaa tehokkaasti sivuttaista voimaa ja epäkeskistä kuormitusta, mikä varmistaa tasaisen ja vakaan edestakaisen liikkeen ja korkeamman asennuksen tehokkuuden.

• Monipuskurikokoonpano vakaata toimintaa varten: Vakiokiinteät kaksipäätiset kumipuskurit vaimentavat käyttöiskuja ja vähentävät ajomelua. Valinnaiset säädettävät puskurit ja hydrauliset puskurit tukevat vakaata toimintaa enintään 500 mm/s nopeudella välttäen jäykän iskun nopean syklisen liikkeen aikana.

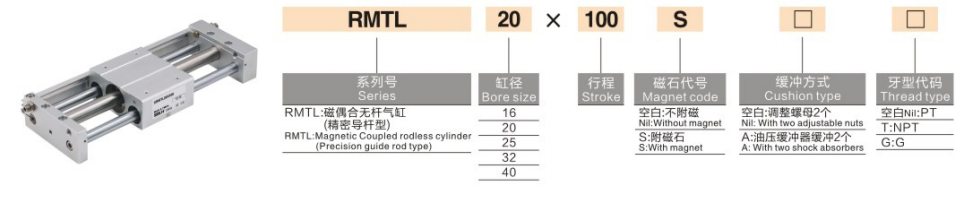

Täydellinen mallikoodaussääntö

1. Malliesimerkit: RMT20-500 | RMS16-300-S

2.Vakiotilauksen viiteesimerkit

• RMS16-300: 16 mm:n reikä, 300 mm:n isku, ohjaamaton perustyyppi ilman magneettikytkintä

• RMT20-500-S: halkaisija 20 mm, isku 500 mm, vakio-ohjattu tyyppi magneettisella lisävarusteella

• RMTL25-800: 25 mm:n reikä, 800 mm:n isku, erittäin tarkka ohjattu tyyppi

Tekniset ydintiedot (20 ℃:n vakiotila)

1. Yleiset perustiedot

• Toimintatila: Kaksitoiminen magneettinen kytkentä kosketukseton synkroninen voimansiirto

• Toimiva neste: Suodatettu paineilma (40 μm suodatus, öljytön käyttö käytettävissä)

• Ympäristön lämpötila: -20 ℃ ~ 70 ℃ (erittäin leveä lämpötila teollisuuslaatu)

• Työpainealue: 0,15 ~ 0,7 MPa; Varoituspaine: 1,0 MPa

• Normaali toimintanopeus: 50-500mm/s

• Puskuritila: Tavallinen kaksipäätinen kiinteä kumipuskuri; valinnainen säädettävä puskuri / hydraulinen puskuri

• Magneettinen pitovoima: 55 ~ 1400N (suurenee asteittain reiän koon mukaan)

2. Avainsuorituskykyparametritaulukko (@0,5 MPa)

Peruskonfigurointi- ja valintaohjeet

1. Poran koon valinta kuorman ja työntövoiman mukaan

• φ10 ~ φ16 (Micro Light Duty): Soveltuu kuormille ≤ 2kg, omistettu lyhyttahtiseen tarkkuuskomponenttien siirtoon ja mikro-asemointitoimintoihin pienissä elektronisissa automaatiolaitteissa.

• φ20 ~ φ25 (yleinen kevytkäyttö): Yhdistetty 4–6 kg:n kevyeen kuormaan, ihanteellinen tavanomaisiin pitkätahtisiin työntö- ja vetotoimintoihin (≤1000 mm) yleisillä automatisoiduilla tuotantolinjoilla.

• φ32 ~ φ40 (keskitehoinen): Soveltuu 10–16 kg:n keskikuormitusskenaarioihin, soveltuu täydellisesti pitkän iskun materiaalinkäsittelyyn ja korkeataajuisiin syklisiin työolosuhteisiin pakkaus- ja logistiikkaautomaatiolaitteistoissa.

2. Mallin ja ohjausjärjestelmän valinta

• RMS perustyyppi: Erittäin edullinen ratkaisu ilman sisäänrakennettua ohjausta. Soveltuu budjettiherkille projekteille ja laitteille, joissa on esiasennetut ulkoiset lineaariset ohjauskiskot, jotka vaativat kaksipään kannakkeen kiinnityksen.

• RMT Vakioopastettu tyyppi: All-in-one-kaksoisohjaustankorakenne sisäänrakennetulla laakerin ohjauksella. Se kestää tavanomaisia ​​sivuttaiskuormia ilman ulkoisia ohjausvarusteita, sillä se on yksinkertainen asennus ja laaja soveltuvuus tavallisiin työolosuhteisiin.

• RMTL Tarkkuusohjattu tyyppi: Laajennetut erittäin tarkat ohjaustangot optimoivat lineaarisen liikkeen vakauden ja saavuttavat toistuvan paikannustarkkuuden jopa ±0,1 mm. Paras valinta tarkkaan paikannukseen, tarkkaan kokoonpanoon ja suuren lineaarisen kysynnän skenaarioihin.

• RMH High Load -liukutyyppi: Vahvistettu liukukisko ja erittäin luja ohjaustankorakenne parantavat huomattavasti taipumisenestokykyä ja kantavuutta. Se voi korvata itsenäiset liukuvat pöydät raskaan kuormituksen ja pitkätahtisten ajotehtävien suorittamiseksi.

3. Ympäristön ja toiminnallisen kokoonpanon valinta

• Puhtaan ympäristön sovellus: Nollavuoto ja pölytön kosketukseton magneettinen lähetys välttää toissijaisen saastumisen. Itseohjautuvat RMT- ja RMTL-mallit ovat suositeltavia pitkäaikaiseen vakaaseen toimintaan elintarvike-, lääke- ja elektroniikkapajoissa.

• Nopea työolojen päivitys: Varusta ulkoisilla hydraulisilla puskureilla lopputörmäyksen poistamiseksi, mikä tukee vakaasti jatkuvaa nopeaa toimintaa jopa 500 mm/s korkeataajuisilla syklisillä tuotantolinjoilla.

• Precision Position Feedback: Add -S magneetti varustettu konfiguraatio, yhteensopiva D-M9-sarjan magneettikytkimien kanssa, toteuttaa monipisteisen iskun paikantamisen ja reaaliaikaisen sähköisen signaalin takaisinkytkennän automaattista kytkentäohjausta varten.

Tyypilliset teolliset sovellukset

• Puhdastilojen sähköinen materiaalin siirto: Pölytöntä ja saasteetonta magneettista kytkentärakennetta käytetään laajasti pitkän matkan materiaalinkäsittelyyn puolijohde- ja LCD-pölyttömissä työpajoissa, mikä suojaa tehokkaasti puhtaita tuotantoympäristöjä.

• Elintarvikkeiden ja lääkkeiden pakkauslinjan siirto: Itseohjautuva integroitu suunnittelu yksinkertaistaa asennusta ja päivittäistä huoltoa ja täyttää täydellisesti pitkän iskun työkappaleen työntö- ja vetämisvaatimukset kevyiden ja keskirastojen pakkauslaitteiden hygieenisesti ja luotettavasti.

• Automaattinen laitteiden oven ja suojan ohjaus: Tankoton kompakti rakenne säästää 50 % asennustilaa, soveltuu pitkäiskuisten laitteiden suojaovien, pölysuojusten ja suojakansien vakaaseen avaamiseen ja sulkemiseen.

• Pitkän iskun kokoonpanolinjan tarkkuusasemointi: Tarkkuusohjattu RMTL-malli varmistaa erinomaisen lineaarisuuden ja toistuvan paikannustarkkuuden ja täyttää tuotantolinjojen 1–2 metrin ultra-pitkän matkan tarkan paikannus- ja sykliset kuljetusvaatimukset.

• Kompakti laitteiden kunnostus ja tilansäästö: Se toimii ihanteellisena korvaajana perinteisille raidetangon sylintereille pitkätahtisissa (>500 mm) skenaarioissa, mikä optimoi huomattavasti laitteiden sijoittelua ja toteuttaa kompaktin automatisoidun laitesuunnittelun.

RM-sarjan vs CY1 / CY3-sarjan ydinparametrien vertailu

Kolmen vaiheen pikavalintaopas

1. Poran koon vahvistus: Laske tarvittava työntövoima todellisen kuorman painon perusteella turvakertoimella ≥2. Suositellut säännöt: ≤2kg → φ16; 4-6 kg → φ25; 10-16 kg → φ40.

2. Mallin tyypin vahvistus: Valitse RMS erittäin alhaiselle budjetille; RMT tavallisiin yleisiin työolosuhteisiin; RMTL korkean tarkkuuden paikannusvaatimuksiin; RMH raskaan kuormituksen ja taipumisen estotilanteissa.

3. Iskun määrittelyn vahvistus: Valitse standardi 50-1000 mm iskunpituus tavanomaiseen käyttöön; valinnainen pidennetty isku jopa 2000 mm keskipitkien ajomatkojen vaatimuksiin.

Yhden lauseen yhteenveto

     SOLH RM -sarjan Airtac-tyylinen magneettikytkimen sauvaton sylinteri yhdistää monipuoliset itseohjautuvat rakenteet, erittäin laajan lämpötilan mukautuvuuden ja vuotottoman puhtaan suorituskyvyn, mikä toimii korkean kustannustehokkaana kotimaisena pitkätahtisena lineaarisena ajoratkaisuna keskikokoisille automatisoiduille laitteille.
