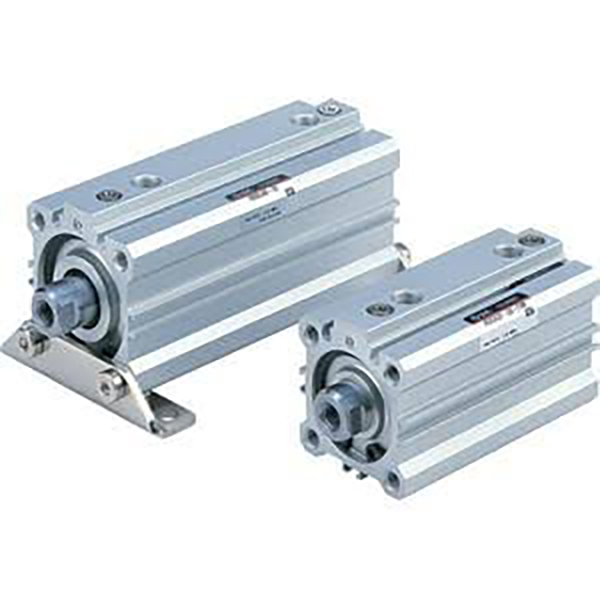

RQ-sarjan ohut pneumaattinen sylinteri korkean suorituskyvyn ilmatyynyllä

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus

     SOLH RQ -sarjan korkean suorituskyvyn ohut sylinteri on vaihdettavissa SMC RQ/RDQ:n kanssa. Hyväksyy innovatiivisen renkaattoman sisäänrakennetun ilmatyynyrakenteen. Energian absorptiokapasiteetti on 3 kertaa CQ2-kumipuskuri, melua vähennetty 50%. Erittäin ohut runko, 20 % lyhyempi kuin tavallinen ilmatyynyn ohut sylinteri. Suora korvaava CQ2/CQS pehmusteen suorituskyvyn parantamiseksi. Käytetään laajasti nopeaan, suureen kuormitukseen ja hiljaiseen automaattiseen paikannukseen, kiinnitykseen ja materiaalinkäsittelyyn.

Rakenne ja pääominaisuudet

     -- Ultraohut neliömäinen alumiinitynnyri, integroitu rengaston ilmatyyny;

     - Kova-anodisoitu piippu, kromattu männänvarsi, vahva muodonmuutossuojaus;

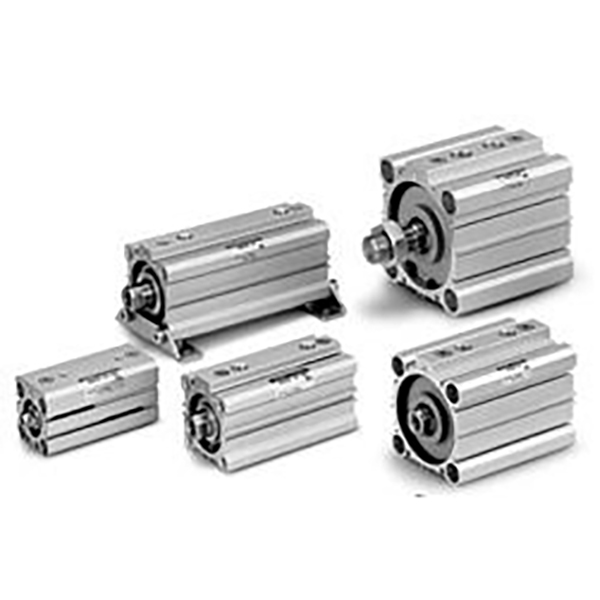

     -- Vaihtoehdot: RQ (ei-magneettinen), RDQ (magneetti varustettu), RLQ (lukkotyyppi pystysuoraan kuormaan);

     -- Tehokas ilmatyyny, joka soveltuu jatkuvaan nopeaan edestakaisin 50–500 mm/s;

     -- RDQ sisäänrakennettu magneetti magneettikytkimien havaitsemiseen, monipuoliset anturipaikat;

     -- Asennusmitat ovat yhteensopivat CQ2- ja CQS-sarjojen kanssa.

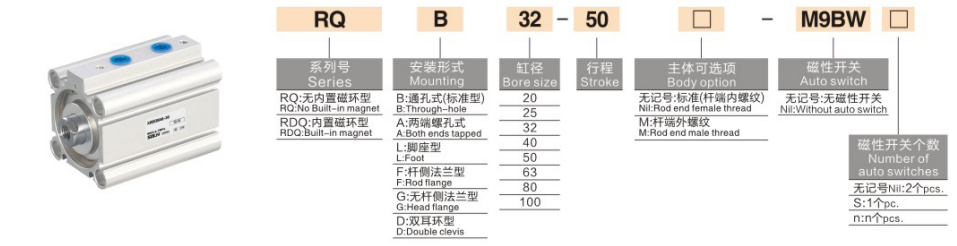

Mallin koodaussääntö

   1. Esimerkki: RDQB32-50-M9B

     -- R/RD: Ei-magneetti / sisäänrakennettu magneetti

     -- K: Sarjan koodi

     -- B/A/L/F/G/D: Asennustyyli

     -- 32: Poran koko: 20/25/32/40/50/63/80/100 mm

     -- 50: Iskun pituus

     -- M9B: magneettikytkin

Tekniset tiedot

Teoreettinen työntö- ja vetovoima & suurin sallittu kineettinen energia @0,5 MPa

Yhden lauseen yhteenveto

      SOLH RQ -sarjan nopea ohut pneumaattinen sylinteri, jossa on sisäänrakennettu rengaston ilmatyyny, erinomainen iskunvaimennus ja alhainen melu, ihanteellinen päivitystoimilaite korkean syklin raskaan kuormituksen automaatioon, vaihdettavissa tavalliseen CQ2-ohutsylinteriin.
