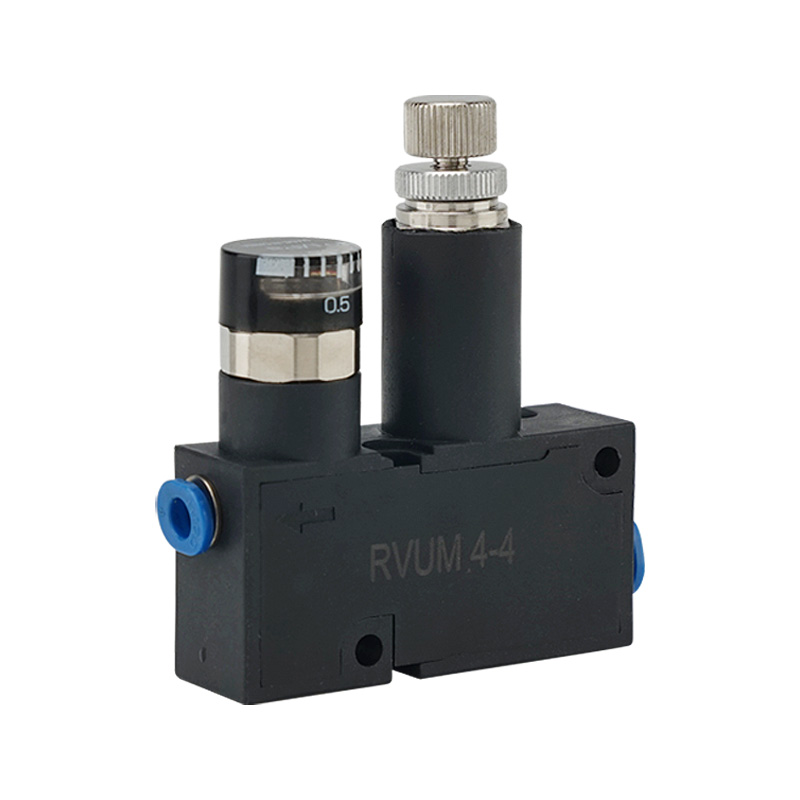

RVUM-sarjan minipaineensäätöventtiili | Kompakti suoratoiminen männän ilmanpaineen alennusventtiili yhdellä kosketuksella

Merkki: SOLH by Richge Technology | Erittäin kompakti, tarkkuuspneumaattinen paineensäädin

1. Tuotteen yleiskatsaus

     SOLH RVUM -sarja on aerittäin kompakti suoratoiminen mäntätyyppinen mikropaineensäätöventtiili, kehitetty erityisesti tilarajoitteisille miniatyyri pneumaattisille piireille. Se tukee sekä kevennystyyppisiä (vakio) että ei-releef-tyyppisiä rakenteita, ja siinä on joustavat suorat/kulmakulmaliitännät, integroidut yhden kosketuksen liittimet ja 0,1–0,8 MPa:n tarkkuuspaineen säätö. Erittäin pienen ja kevyen rakenteen, monipuolisten asennusmenetelmien ja vakaan paineen tuoton ansiosta sitä käytetään laajalti tarkoissa pienivirtausskenaarioissa, kuten annostelussa, tyhjiöadsorptiossa ja mikroilmapuhalluksessa, ja se toimii optimaalisena paineentasausratkaisuna pienikokoisille automatisoiduille laitteille.

2. Asemointi- ja toimintaperiaate

     • Rakennesuunnittelu: Hyväksyy erittäin tarkan suoravaikutteisen mäntärakenteen, saatavana kahdessa versiossa: vakiona kevennystyyppi ja valinnainen ei-kevennystyyppi, joka täyttää erilaiset piirin paineensäätövaatimukset.

     • Tarkka paineenvakain: Suurin tulopaine saavuttaa 0,9 MPa, vakaalla säädettävällä lähtöpaineella 0,1 MPa - 0,8 MPa. Kuormaustyyppinen rakenne poistaa automaattisesti ylipaineisen ilman ylläpitääkseen vakiopaineen alavirtaan.

     • Soveltuva väline: Puhdas paineilma, tukee öljytöntä voitelutoimintaa, mukautuu täysin puhtaisiin ja tarkkoihin pneumaattisiin työympäristöihin.

3. Erinomaiset tuoteominaisuudet

  3.1 Erittäin kompakti ja kevyt runko

     Koko venttiilirungossa on pienikokoinen integroitu muotoilu ja erittäin pieni käyttötila. Se sopii täydellisesti laitteiden sisäänrakennettuihin asennukseen, paneeliasennukseen ja kapean jigitilan layoutiin, mikä mahdollistaa miniatyyri pneumaattisten järjestelmien nollatilan käytön optimoinnin.

  3.2 Joustava yhden kosketuksen putkisto

     Sekä IN- että OUT-portit tukevat vapaata suora- ja kulmatyyppien vaihtoa. Yhteensopiva metristen φ4/φ6 ja imperial 5/32"/1/4" pneumaattisten putkien kanssa. Työkaluton plug-in-asennus parantaa huomattavasti paikan päällä tehtävien putkien ja muutosten tehokkuutta vahvan yhteensopivuuden ansiosta.

  3.3 Erittäin tarkka vakaa paineensäätö

     Ammattimainen 0–0,8 MPa painemittari on varustettu ±5 % FS:n säätötarkkuudella. Se tarjoaa erittäin vakaan paineen pienen virtauksen tarkkuusskenaarioissa, kuten automaattisessa annostelussa, työkappaleen tyhjiöadsorptiossa, mikroilmapuhalluksessa ja paikannusohjauksessa, välttäen tehokkaasti tuotteen tarkkuuteen vaikuttavat paineenvaihtelut.

  3.4 Monipuoliset asennustavat

     Tukee itsenäistä suoraa asennusta ja kannattimeen integroitua klusteriasennusta. Se voi mukautua joustavasti erilaisiin laiteasetteluvaatimuksiin toteuttaen yhden pisteen riippumattoman paineensäädön ja monisilmukkaisen integroidun keskitetyn paineensäädön.

  3.5 Kestävä ja luotettava suorituskyky

     Venttiilin runko on valmistettu erittäin lujasta alumiiniseoksesta ja hartsimateriaalista, jolla on erinomainen korroosionkestävyys ja rakenteellinen vakaus. Käyttölämpötila vaihtelee välillä 0 ℃ - 60 ℃ (jäätymätön ympäristö), mikä varmistaa pitkän jakson vakaan toiminnan teollisuustuotannon skenaarioissa.

4. Yleiset tekniset tiedot

5. Mallin koodaussäännöt ja valintaesimerkit

  5.1 Täydellinen mallin määritelmä

     Vakiomallin muoto: RVUM - [Tube Spec] - [Tube Spec] - [Suffiksi]

     • RVUM: Sarjan koodi erittäin kompaktille mäntätyyppiselle minipaineensäätimelle

     • Putken tekninen koodi: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffiksi A: Varustettu tarkkuuspainemittarilla

 5.2 Yleiset mallisovellustapaukset

     • RVUM6-6: Perusmalli φ6 suoralla sisääntulolla + φ6 suoralla ulostulolla, perinteisille miniatyyri pneumaattisille piireille

     • RVUM6-6-A: φ6 suora sisään- ja ulostulo sisäänrakennetulla painemittarilla, joka toteuttaa visuaalisen paineensäädön

     • RVUM4-6: φ4 suora sisääntulo + φ6 kulmapoistoaukko, pienikaliiperinen epäsymmetrinen malli kapeaan tilaan ja mikrovirtausputkistoon

6. Tyypilliset sovellusskenaariot

     • Mikroautomaatiolaitteet ja jigit: Käytetään laajasti 3C-elektroniikkalaitteissa, lääketieteellisissä laitteissa, pienissä robottiaseissa ja tarkkuustyökaluissa.

     • Tarkka pienen virtauksen ohjaus: Ammattilainen automaattiseen annosteluun, työkappaleen tyhjiöadsorptioon, mikroilmapuhalluspuhdistukseen ja tarkkaan kohdistuspaineen hallintaan.

     • Kompakti integroitu järjestelmä: Ihanteellinen laitteiden sisäänrakennettuun asennukseen, paneeliin upotettuun asennukseen ja monisilmukkaisiin klusteriin integroituihin pneumaattisiin järjestelmiin.

     • Solenoidiventtiilin takapiiri: Asennettu suoraan solenoidiventtiilien jälkeen toissijaisen paineen alentamiseksi ja vakaan paineen tuoton poistamiseksi ilmanpaineen vaihteluista.

7. Tuotesarjan vertailu- ja valintaopas

Yhden lauseen yhteenveto

     SOLH RVUM -sarjan minipaineensäädin yhdistää erittäin kompaktin koon, joustavan yhden kosketuksen putkiston ja 0,1–0,8 MPa:n tarkkuuden paineensäädön, mikä on sopivin korkean stabiilisuuden paineentasausratkaisu rajoitettuihin mikropneumaattisiin piireihin ja tarkkoihin pienivirtausautomaatiolaitteisiin.
