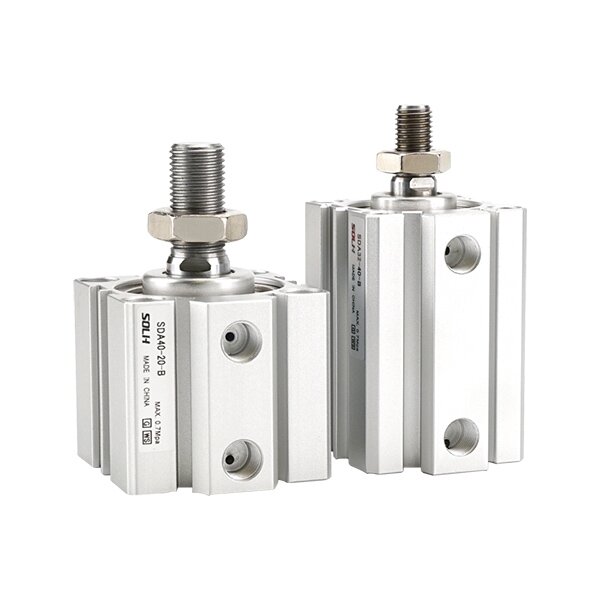

SDA-sarjan erittäin ohut, kompakti pneumaattinen sylinteri

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH SDA -sarjan neliön muotoinen ultraohut kompakti sylinteri, klassinen taloudellinen kompakti toimilaite. Rungon pituus vain 1/2-1/3 tavallisesta raidetangon sylinteristä. Asennusmitat vaihdettavissa Airtac ACQ- ja SMC CQ2 -sarjojen kanssa. Soveltuu lyhyen iskun työntämiseen, kiinnittämiseen ja sijoittamiseen rajoitettuun asennustilaan, käytetään laajalti 3C-automaatiossa, pakkauskoneissa ja kiinnityslaitteissa.

Rakenne ja pääominaisuudet

     - Ultraohut neliömäinen alumiinirunko, tukee upotettua asennusta tilan säästämiseksi;

     - Kova-anodisoitu piippu, kromattu männänvarsi, kulutusta kestävä ja korroosionesto;

     -- Täydelliset versiot: kaksitoiminen, yksijousipalautus, kaksoistanko, säädettävä isku, magneetilla varustettu versio;

     - Sisäänrakennetut kumipuskurit molemmissa päissä iskunvaimennuksen ja melun vähentämiseksi;

     -- Matalakitkainen kaksisuuntainen tiiviste rasvavarastolla, öljytön pitkä käyttöikä;

     -- Ympäröivät anturiurat joustavaa magneettista automaattikytkimen asennusta varten.

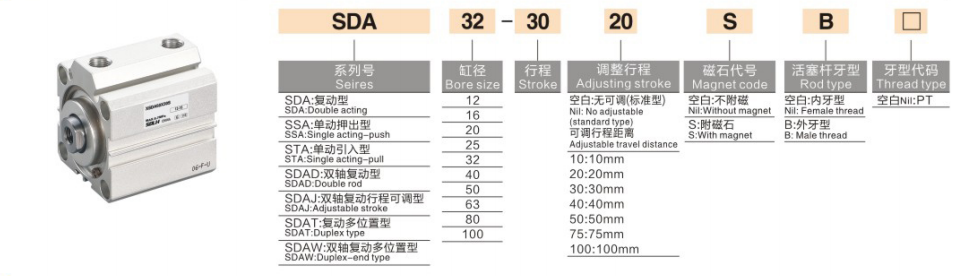

Mallin koodaussääntö

   1. Esimerkki: SDA20-50-S-B

     -- SDA: sarjan nimi; SSA = jousipidennys; STA = jousen sisäänveto; SDAD = kaksostanko; SDAJ = säädettävä isku

     -- 20: Poran koko: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Iskun pituus 5 ~ 200 mm

     -- -S: Sisäänrakennettu magneettirengas

     -- -B: Ulkokierre männänvarsi; tyhjä = sisäkierre

Tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva)

Yhden lauseen yhteenveto

     SOLH SDA taloudellinen ultraohut, kompakti pneumaattinen sylinteri, jossa on runsaasti vaihtoehtoja, vaihdettavissa ACQ:n ja CQ2:n kanssa, ihanteellinen edullinen lyhyttahtitoimilaite tilaa säästäviin automaattisiin kiinnitys- ja työntösovelluksiin.
