SE-sarjan ISO15552 raidetangoton neliömäinen vakiosylinteri

Tuotemerkki: SOLH by Richge Technology | Vie katalogiversio

Tuotteen yleiskatsaus

     SOLH SE -sarjan raidetangoton neliömäinen standardisylinteri täyttää kansainvälisen ISO 15552 / VDMA 24562 standardin vaatimukset. Käytä integroitua nelikulmaista alumiinirunkoa, jossa on säädettävä kaksipäinen ilmatyyny ja 3-sivuiset anturin asennusurat. Soveltuu yleisautomaatioon, pitkäiskuihin, korkeataajuiseen pyöräilyyn ja keskiraskaan kuormitukseen. Suora mekaaninen vaihto SMC CP96S- ja FESTO DNC -sarjojen kanssa.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Rakenne: Integroitu neliömäinen alumiinirunko ilman raidetangot, sovitettu etu- ja takapäätykappaleisiin, säädettävä ilmatyyny molemmissa päissä, korkea jäykkyys ja kompakti asettelu.

   2. Materiaali: Kova-anodisoitu alumiinirunko, lujat valetut päätykappaleet, kova kromattu 45# teräksinen männänvarsi, kevyt ja kulutusta kestävä.

   3. Toimintavaihtoehdot

     -- SE: Yksitankoinen kaksitoiminen vakiomalli

     -- SED: Kaksinkertainen sauva, kaksitoiminen vääntöä estävä

     -- SEJ: Kaksoistanko säädettävällä iskulla

     -- BSE: Lukittava sylinteri väliasennon pitämiseen

     -- Suffiksi -S: Sisäänrakennettu magneettirengas magneettikytkimelle (ilman -S = ei magneettia)

   4. Tiivistys: NBR+PA-komposiitti kaksois Y-tyyppinen tiiviste, jossa öljyn varastoinnin kompensointi, alhainen käynnistyspaine ja pitkä käyttöikä.

   5. Pehmuste: Itsenäisesti säädettävä ilmatyyny molemmissa päissä vaimentaa iskuja, vähentää tärinää ja melua.

   6. Anturin asettelu: Kolmipuoliset asennusurat (ylä/vasen/oikea) CMSE/DMSE-magneettikytkimille, joustava asennuskulma.

   7. Vaihdettavuus: ISO15552-standardimitta, korvaa suoraan SMC CP96S:n ja FESTO DNC:n.

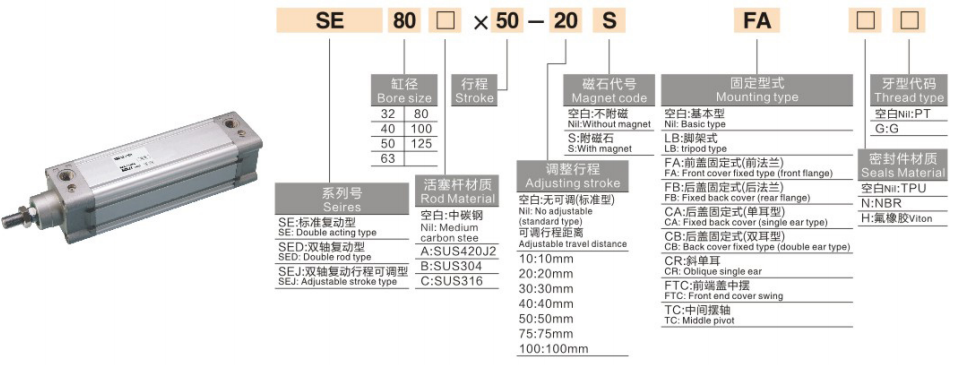

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: SE50-200-S-FA

   2. Esimerkkejä vakiotilauksista

     -- SE63-150-S-LB: Poraus63, isku150, sisäänrakennettu magneetti, jalkakiinnitys

     -- SED40-100-FB: Poraus 40, isku100, kaksoistanko, takalaippakiinnitys

     -- BSE80-300-S: Bore80, isku300, lukittava tyyppi sisäänrakennetulla magneetilla

Tekniset perustiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

   1. Kaksitoiminen SE-yksitanko

Asennustyypit ja johdannaismallit

   1. Asennusvaihtoehdot

     -- Perustyyppi: Suora asennus päätykannen reikien kautta

     -- LB-jalkakiinnitys: Suositellaan vaakasuoraan ja keskiraskaan kuormaan

     -- FA/FB-laippa: Etu-/takalaippa pystysuoraan kiinnitykseen

     -- CA/CB Clevis: Yksi-/kaksoishaarukka saranoituun kääntöliikkeeseen

   2. Pääjohdannaissarja

     -- SE / SED / SEJ: Yksitanko, kaksoistanko, säädettävä iskunvakava kaksinkertainen tanko

     -- BSE: Lukittava sylinteri mielivaltaiseen väliasennon pysäyttimeen

     -- Korkean lämpötilan mukautettu versio: Erikoistiiviste -20 ~ +150 ℃

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima, vara ≥50 % turvamarginaali; etusijalle SE raskaalle kuormitukselle ja pitkälle iskulle.

   2. Iskun vahvistus: Lisää 10–20 mm turvamarginaali; vakio max isku 1000mm, räätälöity 1800mm asti.

   3. Konfiguraatiosovitus

     -- Asennon palaute: Valitse SE-S-magneettimalli, sovita CMSE/DMSE-magneettikytkimet;

     -- Asennus: LB-jalkakiinnike vaakakuormitukseen, FA-laippa pystyasennukseen;

     -- Keskitason lukitusvaatimus: Valitse BSE-lukitussylinteri.

Yhden lauseen yhteenveto

     SOLH SE ISO15552 nelikulmainen raidetangon sylinteri voi korvata suoraan FESTO DNC ja SMC CP96S, jotka on varustettu säädettävällä ilmatyynyllä ja runsailla kiinnitysmuodoilla, täydellinen pitkätahtinen lineaarinen toimilaite keskiraskaan kuormituksen automaatiolaitteisiin.
