TWQ-sarjan kiinteäkorkuinen pysäytinsylinteri | Kompakti kevyt ja keskiraskas pysäytyssylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH TWQ -sarja on kiinteä asennuskorkeus pysäytinsylinteri, joka on optimoitu kevyille ja keskiraskaille automaattisille kuljetinlinjoille. Siinä on kompakti runkorakenne, neljä valinnaista tangonpäätyyppiä, hydraulisen puskurin saatavuus ja valinnainen mekaaninen itselukittuva toiminto. TWQ-sylinteri soveltuu 10–150 kg:n kuormalavojen ja työkalujen pysäyttämiseen, aseman rajoitukseen ja siirtopaikannukseen. TWQ-sylinteri toimii kustannustehokkaana vakioratkaisuna kevyisiin ja keskiraskaisiin automaatioratkaisuihin.

 1.1 Kiinteä asennuskorkeus

     Integroitu kiinteäkorkuinen runko varmistaa nopean ja suoraviivaisen asennuksen sekä korkean toistuvan paikannustarkkuuden. Se sopii täydellisesti standardisoituihin kuljetinasemien sijoitteluihin, eliminoi korkeuden säätötoimenpiteet ja parantaa paikan päällä tapahtuvaa käyttöönottoa.

 1.2 Neljä monipuolista tangonpäätyyppiä (ytimen etu)

     • B Litteä sauvatyyppi: Pyörimisen estävä litteä männänvarsirakenne tarjoaa vakaan pysäytyssuorituskyvyn ja vahvan epäkeskisen kuormituksen kestävyyden säilyttäen tarkan asennon sivuttaisvoimaolosuhteissa.

     • C Pyöreän tangon tyyppi: Paksutettu kiinteä pyöreä männänvarsi, jossa on parannettu iskunkestävyys, suunniteltu erityisesti työskentelyolosuhteisiin, joissa on suuri sivuvoima ja tarkat työkalun sijoitusvaatimukset.

     • R Rullavivun tyyppi: Vipu + vierintäkosketinrakenne minimoi pysäytysiskun tasaisella vierintäliikkeellä, ihanteellinen nopeaan jatkuvaan kuljetinlinjaan.

     • K Säädettävä puskurivivun tyyppi: Sisäänrakennettu säädettävä hydraulinen puskuri mahdollistaa vapaan vaimennusvastuksen säädön sopeutuakseen eripainoisten ja eri kuljetusnopeuksien työkappaleisiin, mikä saavuttaa optimaalisen pehmeän pysäytysvaikutuksen vaihtelevissa työolosuhteissa.

  1.3 Valinnainen itselukittuva toiminto (R/K-versio)

     Rulla- ja puskurivipuversiot tukevat valinnaista mekaanista itselukkiutuvaa rakennetta. Työkappaleen törmäyksen pysäyttämisen jälkeen sylinteri lukitsee vipuvarren automaattisesti estääkseen pomppimisen ja taaksepäin työntämisen, mikä eliminoi tehokkaasti työkappaleen siirtymisen ja parantaa huomattavasti kuljetinaseman vakautta ja yhtenäisyyttä.

 1.4 Kompakti koko ja kestävä rakenne

     Sylinterin rungossa on kova anodisointikäsittely, kun taas männänvarressa on kova kromipinnoitus, joka tarjoaa erinomaisen kulutuskestävyyden ja iskunkestävyyden. Normaali öljytön toiminta mukautuu puhtaisiin tuotantoympäristöihin ja hitsauksen roiskevesiskenaarioihin. Varatut anturiurat neljällä sivulla mahdollistavat magneettisen kytkimen asennuksen ilman rakenteellisia häiriöitä joustavan layoutin ansiosta.

  1.5 Erilaiset toimintatilat

     Valinnainen kaksitoiminen vakiotila ja yksitoimiset (jousilaajennus/jousi sisäänveto) -tilat kattavat automaattisen pyöräilyn, virrankatkaisun turvasuojauksen ja tilapäiset pysäytysvaatimukset, jotka sopivat erilaisiin teollisuuden ohjauslogiikoihin.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillisiä malliesimerkkejä: TWQ32-20SB, TWQ50-30RK-F

 2. Esimerkkejä vakiotilauksista

     • Standard Flat Rod malli: TWQ32-20SB (φ32-reikä, 20 mm:n isku, litteä pilarin tangon pää, kumipuskuri)

     • Itselukittuva säädettävä puskurimalli: TWQ50-30RK-F (φ50 reikä, 30 mm iskunpituus, säädettävä hydraulinen puskurivipu, itselukittuva toiminto)

3. Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiotila)

  3.1 Perustiedot

     • Toimintatila: Kaksitoiminen, yksitoiminen (jousen pidennys / jousen sisäänveto)

     • Työpainealue: 0,05 ~ 1,0 MPa; Varoituspaine: 1,5 MPa

     • Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön ympäristö)

     • Puskurin asetukset: S = kahden pään kumipuskuri; K = Säädettävä hydraulinen puskuri + kaksiosainen kumipuskuri

     • Voitelutila: Öljytön toiminta

     • Asennusmenetelmä: Vakio kiinteäkorkuinen laippakiinnitys

 3.2 Vakioporauksen ja iskun yhdistelmä

  3.3 Teoreettinen pysäytysvoima (yksikkö: N @0,5 MPa)

  3.4 Tuotteen paino (yksikkö: kg @ vakioisku)

4. Peruskonfigurointi- ja valintaohjeet

  4.1 Tangon pään tyypin valinta

     • B Litteä saraketyyppi (suositus): Pyörimistä estävä ja erittäin vakaa rakenne, sopii kevyille kuormille (10–80 kg) ja hitaille nopeuksille (≤0,3 m/s) ilman ilmeistä sivuttaista iskua.

     • C Pyöreän sarakkeen tyyppi: Paksutettu tankorakenne vahvalla iskunkestävyydellä, ihanteellinen työkalujen paikannusskenaarioihin, joissa on suuri sivuvoima.

     • R Rullavivun tyyppi: Pieni iskunkestävä ja tasainen rullaus, täydellinen nopeille (≤ 0,5 m/s) ja kevyelle ja keskikuormitukselle (30–100 kg) kuljetinlinjoille.

     • K Säädettävä puskurivivun tyyppi: Mukautuva vaimennus ja erinomainen iskunkestävyys, suunniteltu keskisuurille kuormille (50–150 kg), korkeataajuisille käynnistyksille ja pysäytyksille ja epävakaalle nopeudelle.

  4.2 Itselukittuvan toiminnon valinta

     • F Itselukittuva tyyppi (suositellaan automaattisille linjoille): Saatavilla vain R/K-vipuversioille. Estää työkappaleen pomppimisen ja aseman siirtymisen, mikä parantaa huomattavasti automatisoitujen linjojen jatkuvan toiminnan vakautta.

     • Lukimaton tyyppi: Kustannustehokas ratkaisu skenaarioihin, joissa on pieni käänteinen vaikutus ja manuaalinen nollaus, ei suositella täysin automaattisille tuotantolinjoille.

  4.3 Toimintatilan valinta

     • Kaksitoiminen: Suurin pysäytysvoima kaksisuuntaisella ohjattavalla toiminnolla, sopii korkeataajuisiin ja täysin automaattisiin ohjausskenaarioihin.

     • Yksitoiminen (kevätpidennys): Laajentuu automaattisesti pysäyttämään työkappaleet sähkökatkon jälkeen, priorisoimalla vaarallisten asemien turvallisuuden ja virrankatkaisun suojaussovellukset.

     • Yksitoiminen (jousiveto): Pysähtyy ilmansyötössä ja vapautuu automaattisesti, kun virta katkaistaan, mukautettu normaalisti avoimiin kuljetinlinjoihin ja tilapäisiin pysäytystehtäviin.

5. Tyypilliset sovellusskenaariot

     • Kevyet ja keskitehoiset kuljetinlinjat: Sovelletaan 10–150 kg:n kuormalavojen ja työkalulevyjen pysäyttämiseen, rajoittamiseen ja siirtoon elektroniikka-, kodinkone- ja elintarviketeollisuudessa.

     • Nopeat materiaalinkäsittelylinjat: R/K-vipurakenne varmistaa tasaisen nollaiskupysähdyksen kevyille nopeille (≤0,5m/s) työkappaleille rulla- ja hihnakuljettimilla.

     • Automatisoidut laitteet: Kompakti runko helppoon asennukseen, käytetään laajalti työstökoneiden lataamisen/purkumisen rajoittamiseen, kokoonpanoaseman sijoitteluun ja tarkastusaseman pysäyttämiseen.

     • Pakkaus- ja logistiikkalinjat: Ihanteellinen pahvilaatikoiden ja materiaalilaatikoiden pysäyttämiseen, erottuvan aseman lukitsemiseen ja pinoamiseen, korkean kustannustehokkuuden ja vähäisen huollon ansiosta.

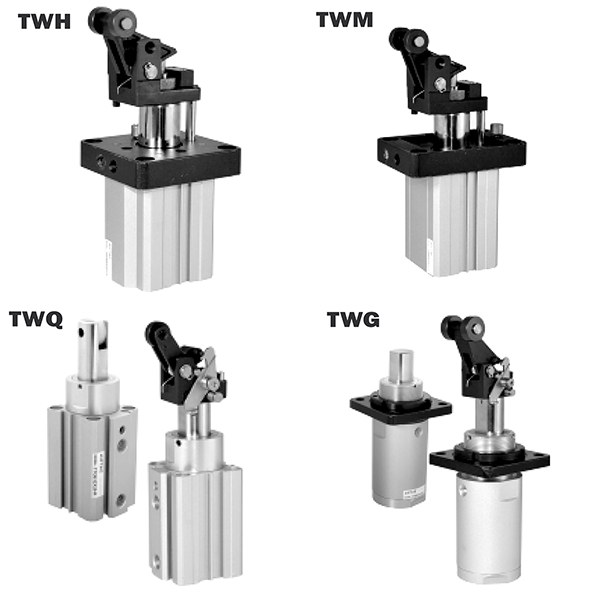

6. TWQ vs TWH/TWM -sarjan pikavertailu

7. 3-vaiheinen pikavalintaopas

     1. Poran koon valinta: Valitse poraus työkappaleen painon mukaan 200 %:n turvakertoimella (teoreettinen pysäytysvoima ≥ todellinen kuorma × 2). Valitse φ25/φ32, jos kuorma on alle 80 kg; valitse φ40/φ50 80–150 kg:n kuormitukselle.

     2. Tangon pään ja puskurin valinta: Ota käyttöön B litteä sauva + S-kumipuskuri kevyen kuorman hitaissa nopeuksissa; valitse R-rullatyyppi nopeille kevyille linjoille; valitse K säädettävä puskurityyppi keskiraskaalle ja korkeataajuuksiselle työskentelyolosuhteille.

     3. Toiminnallisen kokoonpanon valinta: Varusta F itselukittuva automaattinen tuotantolinja; valitse kaksitoiminen tila suurtaajuiselle sykliselle ohjaukselle; ottaa käyttöön yksitoiminen jousipidennystila turvaprioriteetti- ja virrankatkaisuasemille.

Yhden lauseen yhteenveto

     SOLH TWQ -sarjan kiinteäkorkuisessa pysäytyssylinterissä on kompakti rakenne, yhteensopivuus useiden sauvojen kanssa ja valinnaiset itselukkiutuvat ja säädettävät puskuritoiminnot, jotka tarjoavat korkean suorituskyvyn, vakaat ja joustavat pysäytysratkaisut 10–150 kg:n kevyille ja keskiraskaille automaattisille kuljetinjärjestelmille.
