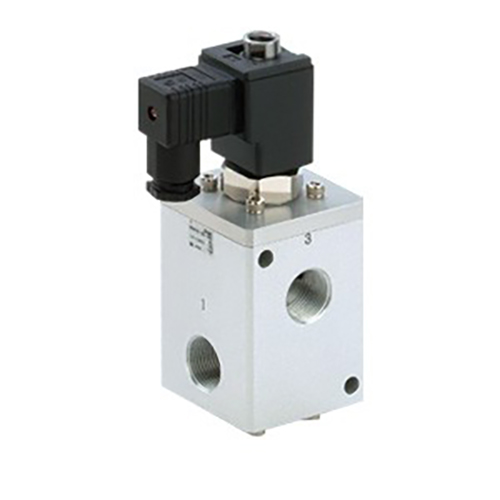

VCH400 (VCH410) -sarjan korkeapaineohjattu 3-porttiinen solenoidiventtiili

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH:n Richge Technologyn mukaisesti kehittämä ja valmistama VCH400-sarja (jota kutsutaan yleisesti nimellä VCH410) on korkeapaineinen pilottiohjattu 3-porttinen magneettiventtiili. Se on suunniteltu erityisesti keski- ja korkeapaineisiin paineilma- ja inerttikaasuputkiin, ja siinä on enintään 5,0 MPa:n nimelliskäyttöpaine, erinomainen virtauskapasiteetti ja vakaa korkeapainekytkentäsuorituskyky, ja se toimii korkeapainelataus-, tuuletus- ja painekytkimen teollisuuslaitteiden ydinohjauskomponenttina.

Teknisten tietojen perustaulukko

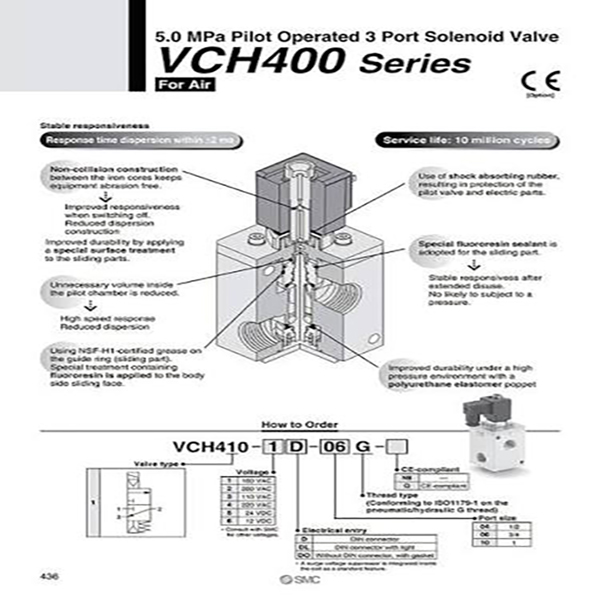

Mallin koodaus ja toiminnallinen määritelmä

Mallikoodiesimerkki: VCH410-06-5D

     --VCH410: Sarjan peruskoodi

     --06: Portin kokokoodi (G3/4)

     --5D: DC24V virtalähde + DIN-sähköliitin Suffiksikoodit kattavat portin koon, kelajännitteen ja johdotusliitintyypit täydellisen konfiguraation erottamiseksi.

Toiminnallinen luokitus

     --VCH410 (normaalisti suljettu NC): Lähtöportti tuulettuu automaattisesti, kun virta katkaistaan, ihanteellinen pääilmansyötön päälle/pois-ohjaukseen.

     -- Käytetään valintaventtiileinä ja lataus- ja tuuletussilmukan ohjauksena; vastapaine ja kytkentäpainealue on vahvistettava ennen putkiston suunnittelua.

Avainten valintaohjeet

     -- Priorisoi ydinparametrien vahvistus: työpaine, portin kierteen koko, NC/NO-toiminto, kelan jännite ja sähköjohdotusliitäntä.

     -- Korkeapainekytkennässä tai kahden korkean/matalan paineen muunnostyöolosuhteissa sovita SOLH VCHR -sarjan korkeapainesäätimet välipiirin paineen vakauttamiseksi.

     -- Vaatii puhdasta kuivaa ilmaa, jonka suodatustarkkuus on ≤ 5 μm; öljysumu ja hiukkasmaiset epäpuhtaudet nopeuttavat tiivisteiden kulumista ja lyhentävät käyttöikää huomattavasti.

Asennus- ja huolto-ohjeetAsennussäännöt

     --Kielletty asennussuunta: Kela ei saa koskaan osoittaa alaspäin, jotta pöly, vesi ja vieraita hiukkasia ei pääse ankkurikokoonpanoon ja aiheuta tukoksia.

     -- Vakiokierteen kiristysmomentti:

         *G1/2, G3/4 kierreportit: 28–30 N·m

         *G1-kierreportti: 36–38 N·m

Rutiinihuoltovaatimukset

     --Tarkista ajoittain tiivistyskyky ja sähköjohtojen tiiviys.

     -- Aktivoi täysi kytkentäjakso 30 päivän välein estääksesi lautasrullan tarttumisen ja pitkäaikaisen staattisen tilan aiheuttaman tukkeutumisen.

Yhden lauseen yhteenveto

     SOLH VCH410 -korkeapaineinen ohjaussauva 3-porttinen solenoidiventtiili tukee jopa 5,0 MPa työpainetta, varustettu elastisella polyuretaanitiivisteellä, suurivirtausstandardiporteilla ja 10 miljoonan syklin käyttöiällä, luotettava kytkinventtiili keski- ja korkeapaineiseen ilmaan sekä inerttikaasun lataus- ja poistoilman teollisuuden ohjauspiireihin.
