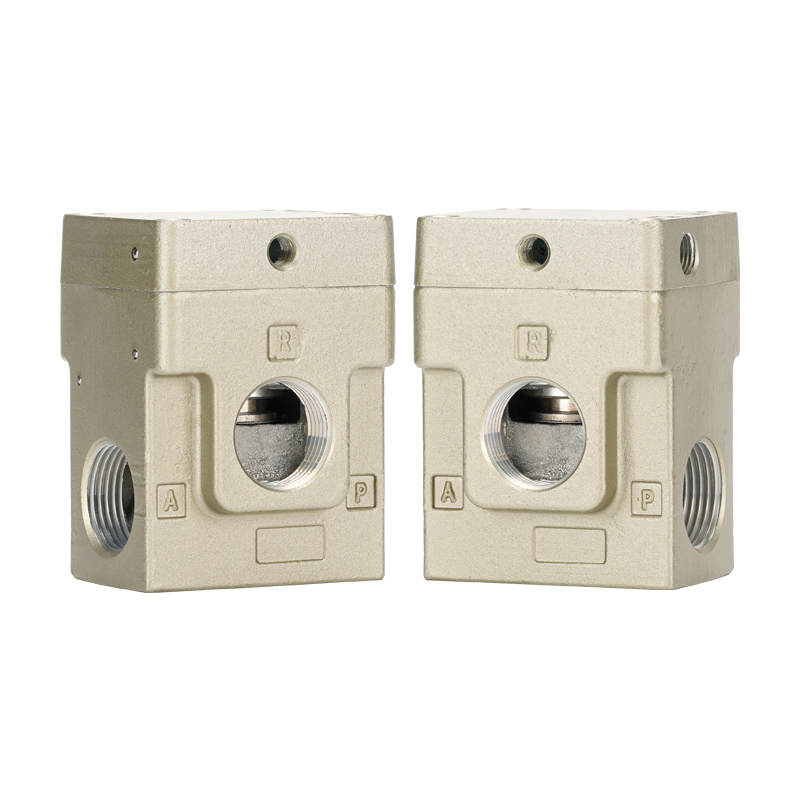

VEX1-sarjan High Flow 3-tie paineensäädin

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VEX1-sarja on suurivirtaus, erittäin tarkka 3-tiepaineen säädin, jonka SOLH on kehittänyt Richge Technology. Se on erikoistunut vakaaseen jatkuvaan paineen ylläpitoon, nopeaan poistoon ja kaksi-/monivaiheiseen paineensäätöön raskaille pneumaattisille piireille. Se on valtavirran paineensäätöratkaisu korkeapaineisiin ilmasäiliöihin, suuritehoisiin ilmapuhalluksiin ja suurireikäisiin suuritehoisiin sylinterikäyttölaitteisiin.

Tuotteen ydinominaisuudet

1. Erittäin suuri virtauskapasiteetti (ydin kilpailuetu)

     -- Hyväksyy tasapainoisen lautasrullan rakenteen perinteisen kalvorakenteen sijaan, sillä siinä on suuri avausisku ja erittäin pieni virtausvastus.

     -- Tarjoaa 3–5 kertaa suuremman virtausnopeuden kuin tavalliset AR-sarjan säätimet tukemaan hetkellistä raskaan ilmansyötön tarvetta.

     -- Varustettu ylimittaisella ylivuodon pakoputkella, joka mahdollistaa nopean paineen alenemisen, vakaan vastapaineen ja tehokkaan paineenvaihtelun vaimentamisen.

2. Korkean tarkkuuden painevakain

     -- Hystereesi ≤ 0,03 MPa

     -- Toistettavuus ≤ 0,01 MPa

     -- Herkkyys ≤ 0,01 MPa Minimaalinen paineenvaihtelu, sopii täydellisesti tarkkoihin vakiopaineisiin ja vakiovirtauksiin.

3. Kaksi valinnaista ohjaustilaa

     -- Ilmanohjaustyyppi (VEX1□00): Ohjataan ulkoisella pneumaattisella signaalilla P1, soveltuu kauko-ohjaukseen, räjähdyssuojattuihin korjaamoihin ja monipisteisiin paineenkytkentäjärjestelmiin.

     -- Ulkoinen solenoidin pilottityyppi (VEX1□00+G): Integroitu sisäänrakennettu pilottisolenoidikela DC24V / AC220V vaihtoehdoilla automaattisen sähköisen paineenvaihdon toteuttamiseksi.

4. Leveä säädettävä painealue ja korkea paineenkestävyys

     -- Suurin tulopaine: 1,0 MPa

     -- Säädettävä asetuspainealue: Ilmanohjausversio: 0,05 ~ 0,9 MPa Solenoidiohjausversio: 0,05 ~ 0,7 MPa5. Käyttäjäystävällinen käyttö ja laaja lämpötilasovitus · Vapaa asennussuunta ilman kulmarajoituksia

     -- Täysin voiteluton rakenne, yhteensopiva öljyttömien kuivailmapiirien kanssa

     -- Käyttölämpötila-alue: 0 ~ 50 ℃; Air pilot malli laajennettu 0 ~ 60 ℃, anti-kondensaatio suorituskykyä

Täydellinen teknisten tietojen taulukko

Sarjan malliluokitus

     -- VEX110□: Pienet porttikoot (01 / 02)

     -- VEX120□: Keskikokoiset ja pienet porttikoot (02 / 03)

     -- VEX130□: keskikokoiset portit (03 / 04 / 06 / 10)

     -- VEX170□: Suuret porttikoot (10/12)

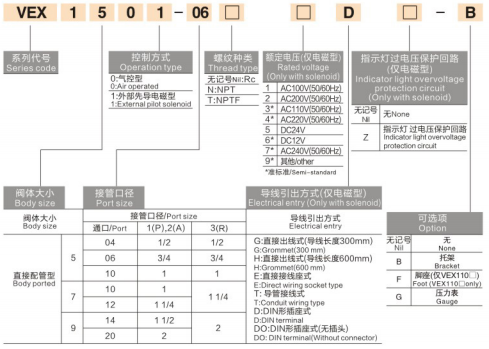

     -- VEX190□: Erittäin suuret porttikoot (14/20) MallikoodiesimerkkiVEX1300-03G36-4-01

     -- 130 = Keskikokoinen porttisarja

     -- 0 = Ilmanohjaustyyppi (1 = Solenoidiohjaustyyppi)

     -- 03 = 3/8" porttikierre

     -- G36 = DC24V integroitu pilottisolenoidi (valinnainen lisävaruste)

Tyypilliset sovellusskenaariot

     -- Nopea paineenvakautus ja nopea vapautus suurille ilmasäiliöille

     -- Suuritehoiset ilmapuhalluslaitteet: teollisuuspölynpoisto, osien kuivaus- ja ilmanpoistoasemat

     -- Tehokkaat sylinterit ja ilmamoottorit: vakaa suurivirtausmoottori, joka eliminoi putkiston painehäviön

     -- Kaksivaiheinen / monivaiheinen paineensäätö: yksi säädin monipaineen kytkemiseen pneumaattisten tai sähköisten signaalien kautta

     -- Tasapainotuspiirit ja jännityksen hallinta: jatkuva jännitys kalvon/langan tuotantoa varten, pneumaattiset tasapainotuslaitteet

Yhden lauseen yhteenveto

     SOLH VEX1 -tasapainotettu 3-tie pakokaasusäädin yhdistää erittäin suuren virtauskapasiteetin, 0,01 MPa:n tason suuren tarkkuuden, sisäänrakennetun pakokaasun vapautustoiminnon ja kaksoisilma/solenoidiohjaustilan, mikä toimii optimaalisena paineensäätövaihtoehtona raskaille pneumaattisille järjestelmille, jotka vaativat jatkuvaa paineenvakautta, nopeaa vapautusta ja monivaiheista paineenvaihtoa.
